作者：Jeff Shepard

投稿人：DigiKey 北美編輯

開發先進的電子和機電產品需要與時間賽跑。功能強大的全新數據采集 (DAQ) 工具有助于簡化和加快開發過程，并在競爭中獲勝。

這些 DAQ 工具性能優異，如用于傳感器、電池和其他設備的 20 位 ±10 V 輸入（每通道采樣率高達 1 MS/s）、多達 16 路的數字 I/O 線、計數器、正交編碼器輸入、旋轉變壓器、脈沖/事件計數傳感器（如儀表）、高速電壓信號、用于電流測量的分流電阻上的壓降等。

此外，還需要自動生成多種功能，包括讀/寫 TTL 數字線路、通過數字線路驅動低電流繼電器、生成 ±10 V 輸出控制信號和 ±10 V 信號以模擬傳感器、生成脈寬調制 (PWM) 信號，以及對電壓、數字和計數器信號進行同步。

要在市場競爭中獲勝，這些綜合型工具還必須簡單易用，并具備模擬和數字輸入/輸出的獨立定時引擎、自校準、USB 連接以及快速設置和集成等功能。系統應提供軟件選項，如免費日志軟件、API，以及對 Python 和 C/C++ 的高級支持。

USB DAQ

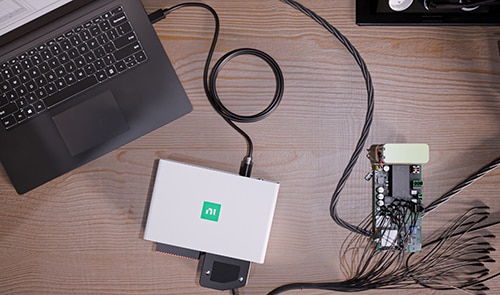

NI 的新型 mioDAQ USB 系統性能優良，靈活性高，可加快各種電子和機電系統的上市時間。首先是使用 USB Type C 的連接功能。mioDAQ USB 只需一根電纜即可快速連接筆記本電腦或臺式電腦，進行數據采集、分析和供電。

該系統提供多達 16 個通道的 20 位分辨率和 ±10 V 測量，可支持每秒同時 100 萬次采樣。此外，該系統還具有各種數字輸入/輸出和計數器/定時器通道，可用于高性能、高靈活性測試和產品開發系統（圖 1）。

圖 1：所示為 mioDAQ USB 的一側，包括各種輸入/輸出。USB 連接器位于另一側。（圖片來源：NI）

智能 ID 引腳與用戶提供的 EEPROM 進行通信，因此可在測試臺中內置智能功能。EEPROM 可直接與彈簧端子插頭連接，或設計到原型板中。可通過 EEPROM 進行以下查詢：

• 確認電纜是否插入正確的端口
• 采集被測設備 (DUT) 的信息，用于通道和常數映射
• 自動記錄元數據

冷結補償 (CJC) 與熱電偶一起使用。該功能可校正熱電偶熱端（測溫位置）和冷端（熱電偶導線連接測量系統的位置）之間的溫差。CJC 大大提高了熱電偶測量的準確性，尤其是在冷結溫度波動的情況下。

性能可靠

mioDAQ 采用臺式設計，經久耐用，可用于全自動測試夾具。該設備可以在長達 10 年的時間內保持精度不變而無需重新校準，因此適用于頻繁的重新校準會影響生產效率的制造測試或現場應用。此外，該設備還包括兩年校準一次的型號，非常適合實驗室臺架測試和驗證應用。

自校準功能可根據工作環境的差異和任何制造組件的差異進行調整。只需點擊硬件配置實用程序中的一個按鈕，即可啟動自準校準。mioDAQ 驅動程序會將自校準調整參數存儲在板載 EEPROM 中，采用多變量多項式實現，既不會明顯影響處理速度，又實現了優于較簡單線性校準方程的性能。

mioDAQ 支持的測量示例包括：

• 傳感器和其他設備，±10 V 信號，速度每通道高達 1 MS/s
• 分流電阻上的電壓降
• 電池電壓（±10 V 峰值測量值）
• USB 或電池供電型設計的電源軌
• 脈沖和事件計數
• 正交編碼器
• 解析器
• 用于測量線性位移的弦線電位計
• 低壓電流傳感器和互感器

一些 mioDAQ 設備支持多路復用，以實現更高的通道數。多路復用模式使用單個模數轉換器處理多個模擬輸入通道。雖然這樣做會有效地增加通道數量，但要求多路復用通道共享總采樣率，從而降低了單個通道的采樣率。

此外，控制信號還可自動用于各種功能，如：

• ±10 V 輸出信號
• 數字輸出信號
• 外部繼電器（通過數字線路控制）
• 生成脈沖寬度調制 (PWM) 信號
• 模擬傳感器
• 連接到 LED
• 時鐘和觸發器
  四種 mioDAQ 型號，包括零件編號為 789887-01、789882-01、789888-01 和789884-01 的器件，使用戶能夠獲得所需的確切性能，以便快速設計更好的產品并進行研究（表 1）。| MIODAQ 型號 | USB-6421 | USB-6423 | USB-6451 | USB-6453 |
  | --------------------------- | ---------------------- | ---------------------- | ----------------------- | ------------------------ |
  | 零件編號 | 789887-01 | 789882-01 | 789888-01 | 789884-01 |
  | 模擬輸入通道（單端/差分） | 16/8 | 32/16 | 16/8 | 32/16 |
  | 最大采樣率 | 250 kS/s（1 個通道） | 250 kS/s（1 個通道） | 1 MS/s/ch（8 個通道） | 1 MS/s/ch（16 個通道） |
  | ADC 數量 | 1 | 1 | 8 | 16 |
  | 同時* | 沒有 | 沒有 | 是 | 是 |
  | 分辨率 | 16 位 | 16 位 | 20 位 | 20 位 |
  | 模擬輸出（4 通道） | 2 | 4 | 2 | 4 |
  | 數字I/O 通道 | 16 | 16 | 16 | 16 |
  | 計數器 | 4 | 4 | 4 | 4 |

表 * 1：mioDAQ USB 分為四種型號，用戶可根據應用要求選擇相應的性能。(表格來源：NI）***

汽車發動機艙

要實現最大效益，就必須充分了解設備的規格和功能。例如，mioDAQ 支持三種模擬輸入終端配置。

在差分模式下，可測量?jī)蓚€(gè)輸入終端之間的電壓差，用于最大限度地降低共模噪聲的影響。在單端參考 (RSE) 模式下，測量與地隔離的特定參考點的信號電壓。如果需要測量浮地或隔離地的信號電壓，且沒有外部接地基準，則可以使用非基準單端 (NRSE) 模式。

獨立的定時引擎可為模擬輸入 (AI) 通道、模擬輸出 (AO) 和數字輸入/輸出 (DIO) 線路設置不同的速率。例如，用戶可以選擇：

· 將系統同步到相同的時鐘，并以相同的速率和時間使用 AI、AO 和 DIO

· 觸發模擬輸入電壓值

· 同時觸發多個子系統，使其以不同的運行速率啟動

· 重新觸發數據采集，根據觸發條件采集固定數量的樣本，然后復位并等待下一次觸發事件

NI mioDAQ USB 可編程功能接口 (PFI) 是一系列數字 I/O 線路，可將其配置為靜態數字 I/O，或用于計數器/定時器、觸發和定時功能。這些接口提高了控制和監測的靈活性。

例如，PFI 線路可用于模擬采集、生成波形或計數器事件等功能。軟件支持包括 NI-DAQmx 驅動程序和配置實用程序，簡化了 PFI 線路的使用。

項目快速啟動

在 NI mioDAQ 包裝盒中，用戶可以找到快速啟動所需的硬件，包括 NI mioDAQ、帶鎖定螺絲的 2 m 長 USB-C 到 USB-C 連接線（零件編號 789956-02）、彈簧端子（零件編號 785502-01）、提供應力消除的端子后殼（零件編號 785080-01）以及用于擰緊 USB 連接器上的鎖定螺絲的 NI 螺絲刀。電纜、彈簧端子和后殼也可單獨購買（圖 2）。

圖 2：NI mioDAQ 隨附了開始使用并加速開發工作所需的連接器和電纜。（圖片來源：NI）

通過軟件加快設置速度并提高靈活性

用戶通過掃描設備上的 QR 碼即可開始設置 mioDAQ。用戶通過此操作可進入 NI 網站頁面，然后下載必要的軟件和資料。可用資源包括用戶手冊、設置視頻、引腳分布圖和軟件，其中包括下載 FlexLogger Lite 和 LabVIEW、Python 和 C/C# 驅動程序的鏈接，可確保設置過程順利進行并盡量縮短設置過程。

NI Measurement & Automation Explorer (MAX) 免費軟件提供對 NI 硬件的訪問，是與 NI 硬件和軟件交互的中樞。MAX 軟件與所有 NI 驅動程序、系統配置一起自動安裝。通過 MAX 軟件，用戶可以配置設備、排除故障，甚至創建用于測試目的的模擬設備，而無需物理硬件。

NI FlexLogger Lite 是一款免費的軟件，適用于希望獲取數據并做記錄的簡單項目或新用戶。無需編程即可為傳感器及其他測量裝置實現數據的快速配置、可視化與記錄。

FlexLogger Lite 可自動識別 NI DAQ 硬件，并提供傳感器專屬的配置選項。該軟件可對獲取的數據進行實時可視化，使用戶能夠在測量的同時監控測量結果。該軟件還支持以常見格式記錄數據，如 Excel 或二進制 .tdms文件。

FlexLogger Lite 是全功能 FlexLogger 軟件的配套軟件，用戶可以選擇升級到完整版，以獲得更多高級的功能，如自動測試、定制測量和擴展到多個機箱。

對于更復雜的需求，用戶可以使用 LabVIEW。該軟件可在 Windows 和 Linux 系統中運行，為自動化、測試和測量應用提供圖形化編程語言和開發環境。與傳統的文本編程相比，其圖形化界面更容易直觀地可視化復雜的過程，使一目了然。

該軟件廣泛應用于航空航天、汽車和過程等行業，可實現測量、測試和數據采集的自動化。該軟件支持?jǐn)?shù)據可視化和分析，并具備確定性行為的實時控制能力。

為了獲得更強大、更全面的軟件環境，mioDAQ 兼容 NI LabVIEW+ 套裝軟件，這是一套捆綁式 NI 測試軟件，旨在簡化測試和驗證流程。這也是一套用于自動化、數據采集、分析和報告的綜合工具。以 LabVIEW 為基礎，LabVIEW+ 套裝的主要組件包括：

• 用于設計、管理和執行測試序列的 NI TestStand 測試框架
• 用于交互式儀器配置和控制的 InstrumentStudio
• 用于快速和可擴展數據記錄的 FlexLogger
• 提供數據分析和報告功能的 DIAdem

安裝選擇：

mioDAQ USB 不僅僅是一個桌面設備。用戶可以選擇垂直或水平 DIN 導軌安裝、平面面板安裝和 19 英寸機架安裝，以構建測試臺和自動化系統。安裝套件附帶了直角連接器的 USB-C 電纜，有助于完成安裝。此外，還提供備用 USB-C 連接器，零件編號為 789957-02。安裝細節包括（圖 3）：

· 水平 DIN 專用夾套件（零件編號 789986-01）用于水平安裝在標準 35 mm DIN 導軌上。包括一條具有直角接頭的 USB-C 連接線。

· 使用編號 789955-01 為的零件，可以通過鍵孔實現 DIN 導軌和平面面板安裝。包括一條具有直角接頭的 USB-C 連接線。

· 19 英寸機架安裝使用編號為 789953-01 的零件，最多可安裝兩臺 mioDAQ 設備，包括兩根具有直角連接器的 USB-C 電纜。

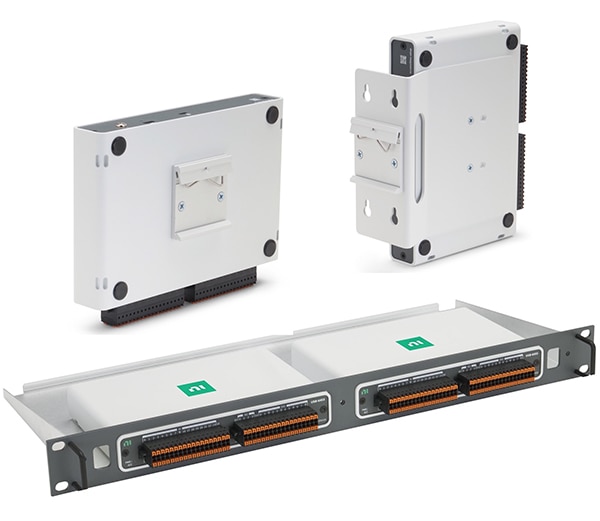

圖 3：除桌面安裝外，mioDAQ 安裝組件還可用于水平 DIN 導軌（左上）、 垂直 DIN 導軌、平面面板安裝 （右上）以及 1U 高 19 英寸機架配置（下）。（圖片來源：NI）

結語

NI mioDAQ USB 突破了硬件性能縱深并構建了軟件工具廣度，從而能加快高端電子和機電產品的研發進程并贏得市場競爭。首先是更簡化的設置和配置，然后是長達 10 年的測量校準保證。提供多種通道數的型號選擇，使用戶能夠根據項目需要優化配置。在任何情況下，都能提供用戶所需的精確度和準確度。
