?抬頭顯示（HUD）系統是汽車智能座艙的核心組件，可將車速、導航等關鍵行車信息以懸浮虛像形式投射至駕駛員視野。

其中，HUD 反射鏡作為關鍵光學元件，需通過精準曲面設計控制虛像焦距、位置與視場角，若其曲面輪廓存在偏差，將直接導致虛像畸變，影響駕駛安全與信息讀取效率，因此對其曲面輪廓的高精度檢測至關重要。

檢測難點

脆性材料易損：采用光學玻璃等脆性材料制成，傳統接觸式測量（如探針式）在接觸過程中易造成鏡片崩邊、表面劃痕，直接導致工件報廢，增加生產成本。

測量穩定性難題：汽車零部件產線速度快，直接導致傳統設備出現數據漂移，測量重復性誤差超標的問題，難以滿足批量生產中數據一致性要求。

復雜結構與材質帶來的光學干擾：HUD反射鏡曲對測量范圍、入射角度適配性有極高要求；同時其高反光基材與表面透明涂層的組合，易導致激光測量時出現透射/反射疊加干擾，產生虛假數據點，無法準確捕捉曲面真實輪廓。

檢測需求

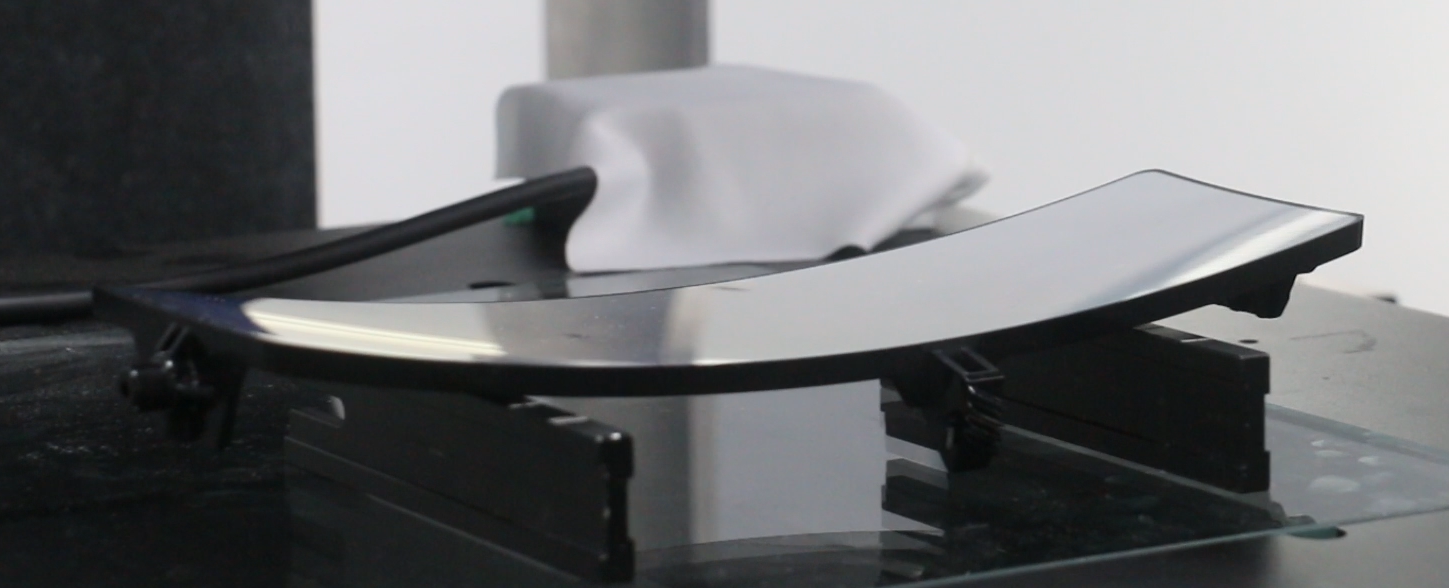

實物圖

測量項目：表面曲率

工件尺寸：1200×350×30mm

精度要求：≤2μm

速度要求：≤5s / 件

光子精密CD-5000系列點光譜應用優勢

01高頻采樣適配產線節奏

CD-5000系列具備260kHz 高頻采樣能力，結合編碼器觸發模式，在 200mm/s 模擬產線速度下，可實現＜0.01mm 的測量點間隔，使光點在曲面形成連續軌跡，完整獲取輪廓數據，避免因采樣間隔過大導致的信息缺失，匹配產線 “節拍化” 生產需求。

02微米級精度與高重復性

? 精細檢測能力：測量光斑最小可達φ6μm，能精準識別曲面局部微小偏差；提供 1.65mm-185mm 多檔測量范圍，測量角度可達60°，可克服曲面傾斜導致的回光偏差，適配不同規格反射鏡檢測。

?嚴苛重復性驗證：在200mm/s 模擬產線速度下，對同一HUD 反射鏡進行 10 次動態重復測量，輪廓最大偏差僅 1μm，遠優于行業2μm 精度標準，確保測量結果真實可靠。

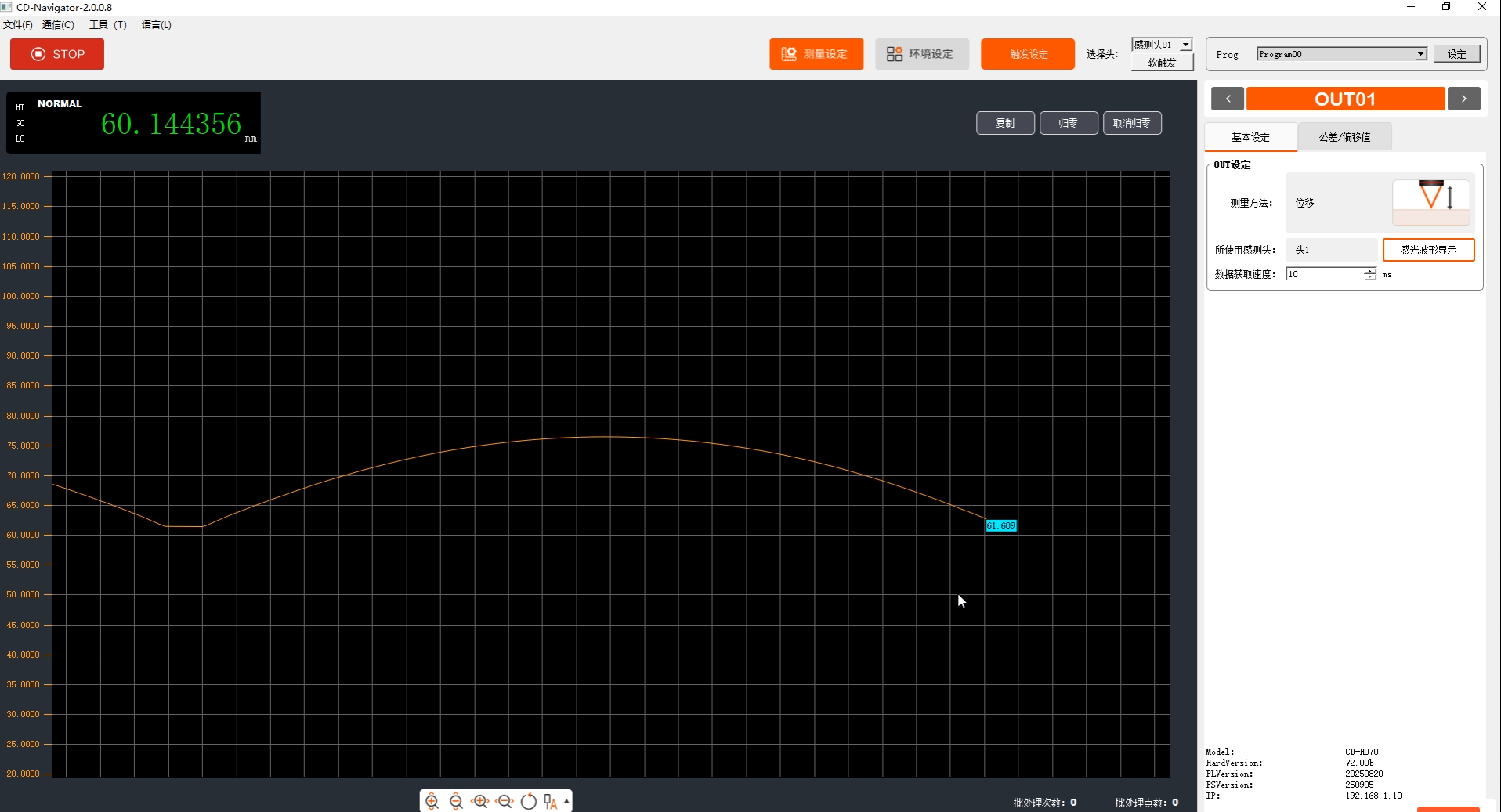

位移輪廓圖

03抗干擾技術應對復雜場景

? 濾波技術：針對曲面斜率變化導致的反射率波動，通過濾波技術修正以穩定感光度、增強弱反射區域（如坡度區）信號識別能力，并保障全曲面測量準確性的問題。

?自動光量調節：適配反射鏡基材與涂層光學特性，避免 “反射光過強信號溢出” 或 “反射光過弱漏檢” 問題，杜絕光學干擾引發的誤判，在動態測量中穩定不跳動。
