在物聯網、工業4.0和新能源技術蓬勃發展的今天，高精度、低功耗的模數轉換器（ADC）已成為連接物理世界與數字系統的核心樞紐。作為中國模擬芯片領域的領軍企業，上海貝嶺憑借深厚的技術積累和市場洞察力，近期正式發布BL1090系列16/24位高精度低功耗模數轉換器，以突破傳統的性能參數和創新設計，為空間受限、功耗敏感的精密測量應用樹立了全新標桿。

BL1090系列采用低功耗架構設計，最高轉換速率達 960SPS。在常溫環境下，掉電模式功耗可低至 8μA，連續轉換模式功耗為 300μA。該系列內置可編程增益放大器（PGA），能夠適配從±256mV到±6.144V的輸入范圍，以此實現高精度信號測量；同時集成輸入多路復用器（MUX），可提供兩對差分輸入或四個單端輸入。此外，BL1090系列還配備輸入緩沖器，有效降低了驅動難度。?了解產品最新價格信息，請聯系上海貝嶺授權代理商南山電子，我們提供原廠正品、現貨供應及專業技術支持，服務熱線400-888-5058，也可通過南山電子官網下載規格書和選型手冊。

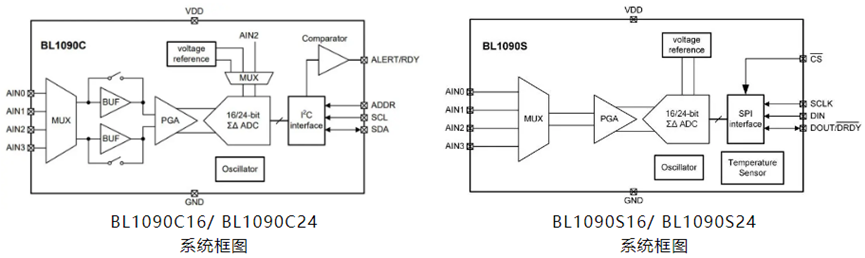

BL1090系列其中的BL1090C16/BL1090C24集成數字比較器和開路檢測電流源，分別可實現欠壓 /過壓檢測及外部傳感器開路、短路檢測功能；BL1090S16/BL1090S24則集成高精度溫度傳感器。BL1090系列采用 MSOP-10封裝，額定工作溫度范圍為- 40℃至 + 125℃，適配功率受限與空間受限的傳感器測量場景，可廣泛應用于便攜式儀表、電池電壓和電流監控、溫度測量系統、消費類電子產品、工業自動化及自動控制領域。

產品規格：

產品特性：

注：除非另有說明，TA = 25°C, VDD = 5 V, FSR =±2.048 V, DR = 6.25 SPS。

低功耗

BL1090系列以6.25 SPS速率連續采樣時，全溫下功耗最高350 μA。掉電模式全溫下功耗最大50 μA。

高精度

BL1090全系產品具有出色的噪聲特性和線性度，其中BL1090C16、BL1090S16產品有效分辨率不低于16 Bit。BL1090C24/BL1090S24產品有效分辨率最高可達23.7 Bit。

輸入范圍為±2.048V時，BL1090C16/BL1090S16的INL為±3 LSB。

應用建議：

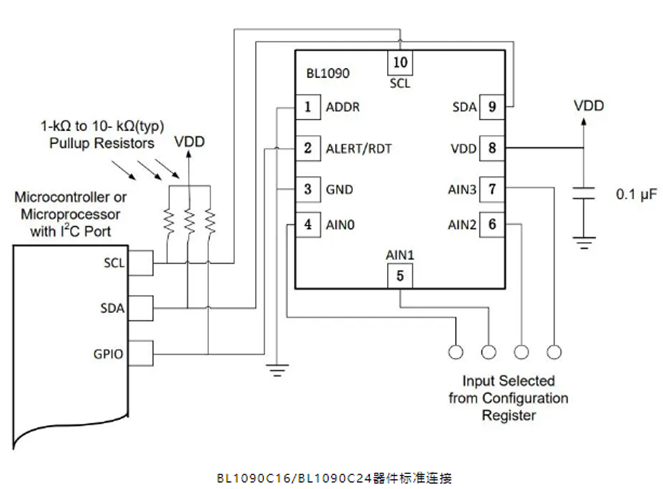

BL1090C16/BL1090C24器件標準連接

布局建議：

1.模擬和數字信號分離。

2.用鋪地填充信號層上的空白區域。

3.提供良好的地平面返回路徑。

4.在電源上使用旁路電容，以降低高頻噪聲。

5.具有差分連接的模擬輸入必須跨接一個電容器。

南山電子是上海貝嶺公司授權代理商，歡迎咨詢選購上海貝嶺高精度低功耗模數轉換器BL1090系列，如需產品詳細的規格書或最新報價，請咨詢南山半導體官方網站在線客服。
