新品介紹

上海貝嶺最新推出包含I2C和SPI接口的16/24位高精度低功耗模數轉換器BL1090系列。

該系列采用低功耗設計，最高速率為960SPS。常溫下，掉電模式功耗低至8 μA。連續轉換模式功耗為300 μA。內置可編程增益放大器(PGA)，可適配從±256 mV到±6.144 V的輸入范圍，從而實現高精度信號測量；內置輸入多路復用器 (MUX)，提供兩對差分輸入或四個單端輸入。此外BL1090系列集成了輸入緩沖器，降低驅動難度。

BL1090C16/BL1090C24

系統框圖

BL1090S16/ BL1090S24

系統框圖

其中，BL1090C16/BL1090C24集成了數字比較器和開路檢測電流源。可分別用于欠壓、過壓檢測和外部傳感器開路、短路檢測。BL1090S16/BL1090S24集成了高精度溫度傳感器。

BL1090系列采用MSOP-10封裝，額定工作溫度范圍為-40℃至+125℃，適合功率受限和空間受限的傳感器測量應用，可廣泛應用于便攜式儀表、電池電壓和電流監控、溫度測量系統、消費類電子產品、工業自動化和自動控制領域。

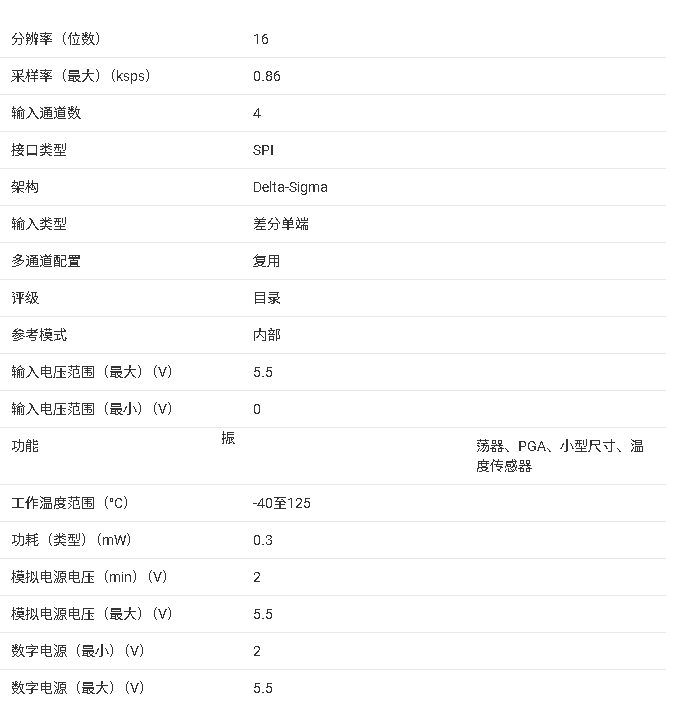

產品規格

應用場景

便攜式儀表

電池電壓和電流監控

溫度測量系統

消費類電子產品

工業自動化和自動控制

產品特性

注：除非另有說明，TA = 25°C, VDD = 5 V, FSR =±2.048 V, DR = 6.25 SPS。

低功耗

BL1090系列以6.25 SPS速率連續采樣時，全溫下功耗最高350 μA。掉電模式全溫下功耗最大50 μA。

連續轉換模式下工作電流vs溫度

掉電模式下工作電流vs溫度

高精度

BL1090全系產品具有出色的噪聲特性和線性度，其中BL1090C16、BL1090S16產品有效分辨率不低于16 Bit。BL1090C24/BL1090S24產品有效分辨率最高可達23.7 Bit。

輸入范圍為±2.048V時，BL1090C16/BL1090S16的INL為±3 LSB。

表1 VDD = 3.3 V時，BL1090C16/BL1090S16噪聲均方根值（噪聲峰峰值）

表2 VDD = 3.3 V時，BL1090C16/BL1090S16有效分辨率（無噪聲分辨率）

表3 VDD = 3.3 V時，BL1090C24/BL1090S24噪聲均方根值（噪聲峰峰值）

表4 VDD = 3.3 V時，BL1090C24/BL1090S24有效分辨率（無噪聲分辨率）

應用建議

BL1090C16/BL1090C24器件標準連接

布局建議

1.模擬和數字信號分離。

2.用鋪地填充信號層上的空白區域。

3.提供良好的地平面返回路徑。

4.在電源上使用旁路電容，以降低高頻噪聲。

5.具有差分連接的模擬輸入必須跨接一個電容器。

上海貝嶺股份有限公司

如需進一步了解上海貝嶺產品，可關注上海貝嶺官網，上海貝嶺亦可為您提供更貼合貴公司需要的產品定制化服務。
