上海貝嶺最新推出BL1087和BL1087-4，分別為8通道和4通道16位600kS/s高精度模數轉換芯片。芯片同時集成了用于各輸入通道的模擬前端電路（鉗位保護電壓±15.5V）、支持自動和手動兩種掃描模式的多通道復用器，以及低溫漂基準電壓源。

采用5V單模擬電源供電時，器件上的各輸入通道（不包括輔助通道）均可支持±12.8V、±10.24V、±5.12V和±2.56V的真雙極輸入范圍。

芯片采用TSSOP38封裝形式，支持1.65V~5.25V數據接口，額定工作溫度范圍為-40℃至+125℃。

產品廣泛應用于電力自動化、PLC模擬量輸入、多通道數據采集系統等領域。

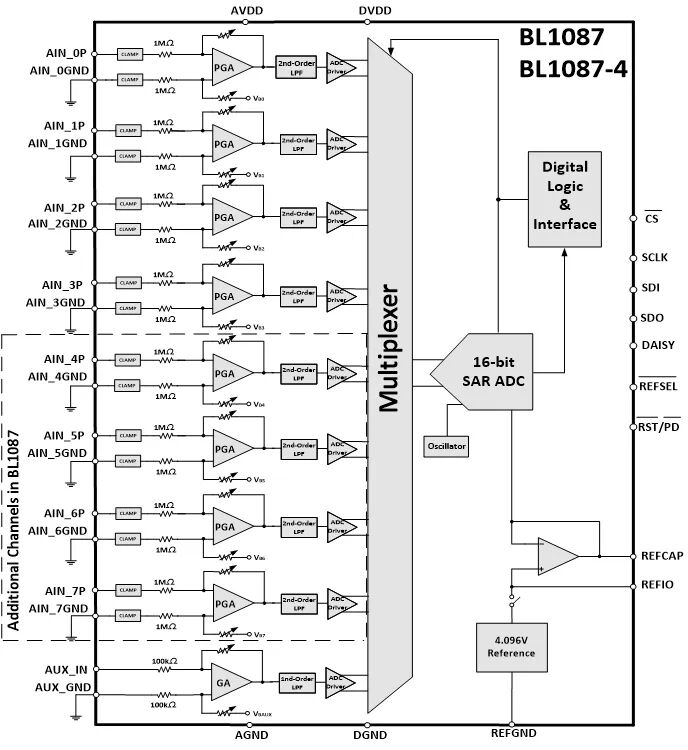

BL1087&BL1087-4系統框圖

應用場景

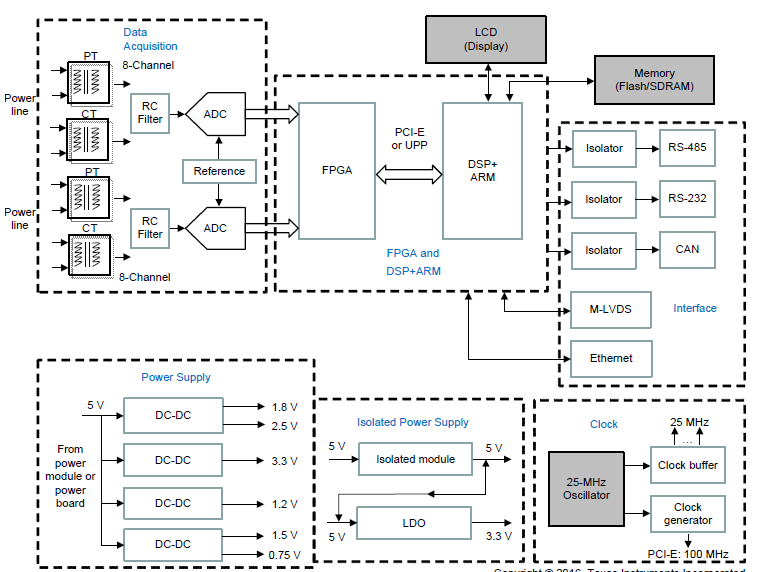

電力自動化

PLC模擬量輸入

多通道數據采集系統

16-bit，8-Chanel可用于工業控制的可編程邏輯控制器（PLC），實現工業自動化。

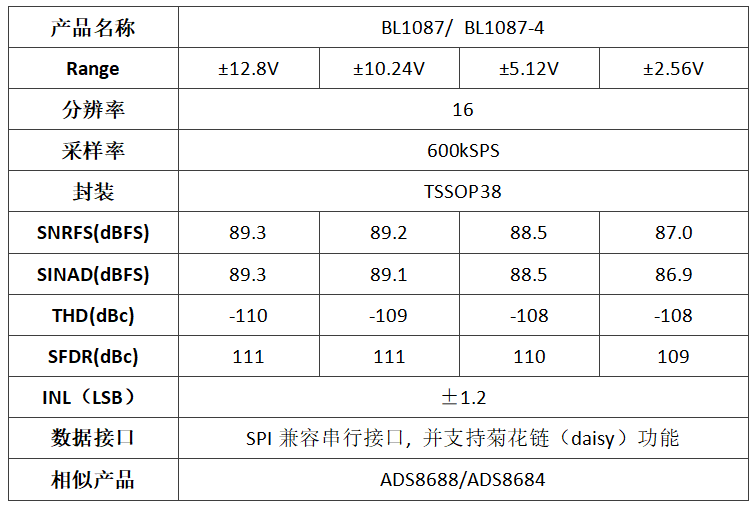

產品特性

注：除非另有說明，TA = 25℃, AVDD = 5 V,DVDD=3.3V,VREF = 4.096 V (internal)，F(xiàn)in = 400.171Hz

高精度

BL1087和BL1087-4全系產品具有出色的噪聲性能和線性度。

在單端輸入、信號頻率為 400.171Hz、Fund = -1dBFS 時，不同 Range 對應的信號幅度如下：

Range = ±12.8V ，信號幅度= 8.068Vrms；

Range = ±10.24V ，信號幅度= 6.454Vrms；

Range = ±5.12V ，信號幅度= 3.227Vrms；

Range = ±2.56V ，信號幅度= 1.614Vrms。

各Range典型性能結果如下：

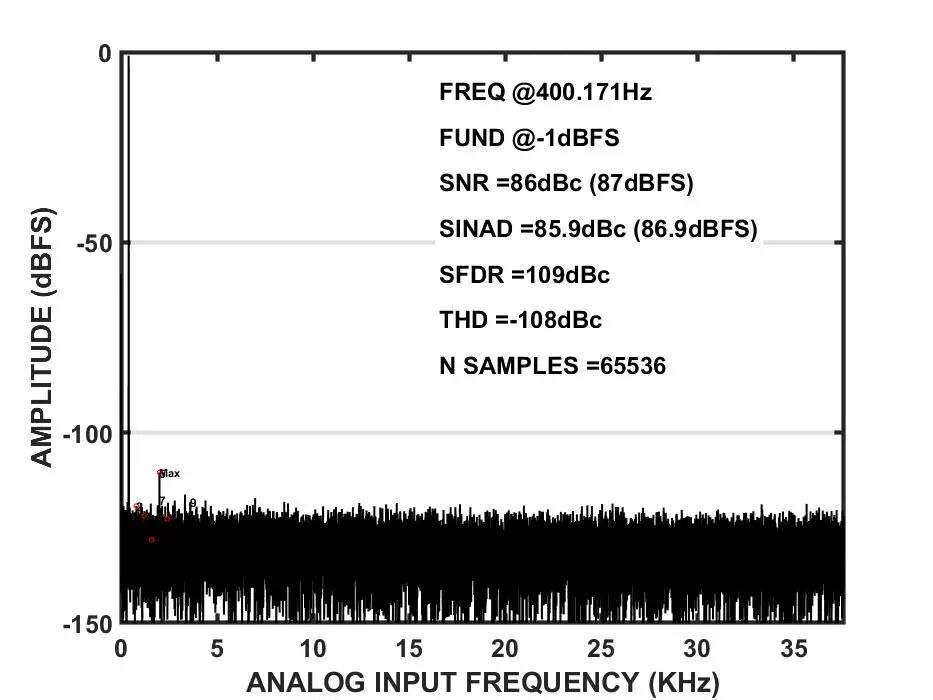

BL1087@(FS=600KS/s-8通道升序模式FIN=400.171Hz)的典型FFT(±12.8V-Range)

BL1087@ (FS=600KS/s -8通道升序模式 FIN=400.171Hz)的典型FFT(±10.24V-Range)

BL1087@ (FS=600KS/s -8通道升序模式 FIN=400.171Hz)的典型FFT(±5.12V-Range)

BL1087@ (FS=600KS/s -8通道升序模式FIN=400.171Hz)的典型FFT(±2.56V-Range)

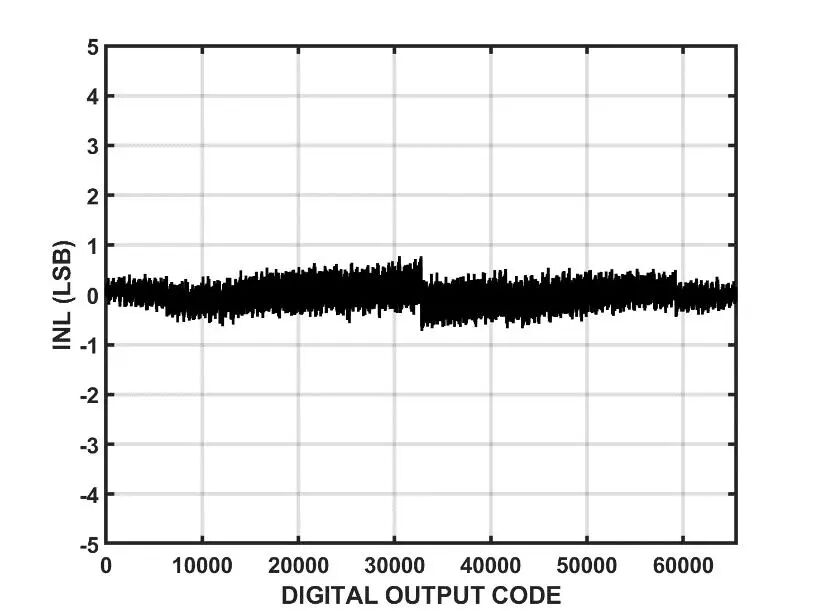

BL1087@ (FS=600KS/s -8通道升序模式 FIN=400.171Hz)的典型INL

片上低溫漂帶隙基準電壓源

全系產品內置高精度電壓基準源，全溫范圍內溫漂特性出色，可低至 6 ppm/℃。

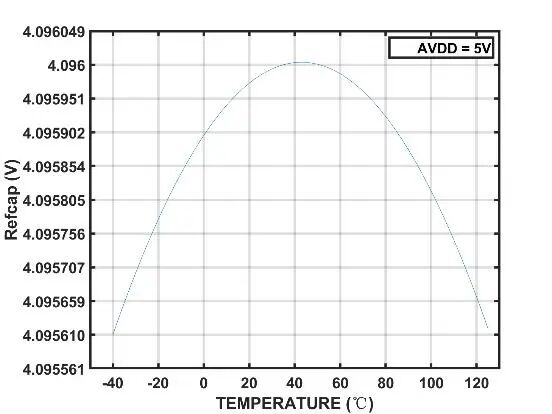

片內基準電壓源溫漂曲線

靈活易用的接口模式

全系產品支持 SPI 兼容串行接口及菊花鏈多器件連接，數據接口提供1.65V~5.25V 電壓，適配各類主機控制器。

芯片支持 Daisy chain（菊花鏈）功能，下圖展示兩種典型連接模式。（若主機控制器共享輸出無數字緩沖器，兩種菊花鏈均僅支持最多 4 個設備連接。）

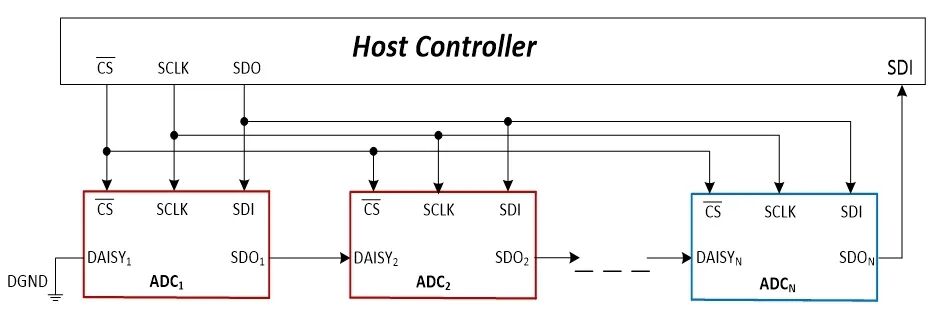

BL1087-菊花鏈連接示意圖

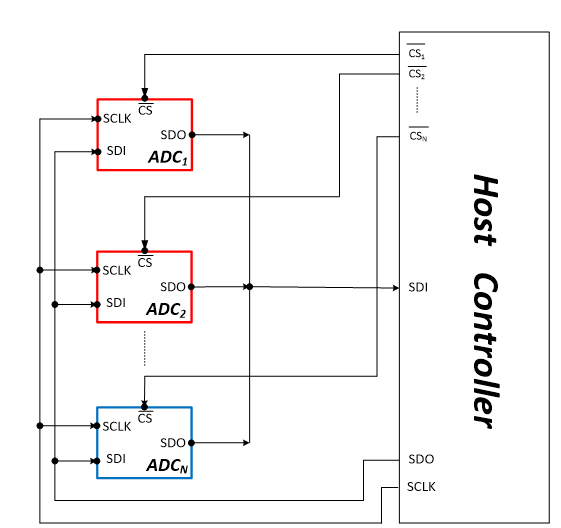

BL1087-菊花鏈星形拓撲連接示意圖

PIN腳信息 /BL1087 BL1087-4

Pin2Pin兼容ADS8688/ADS8684

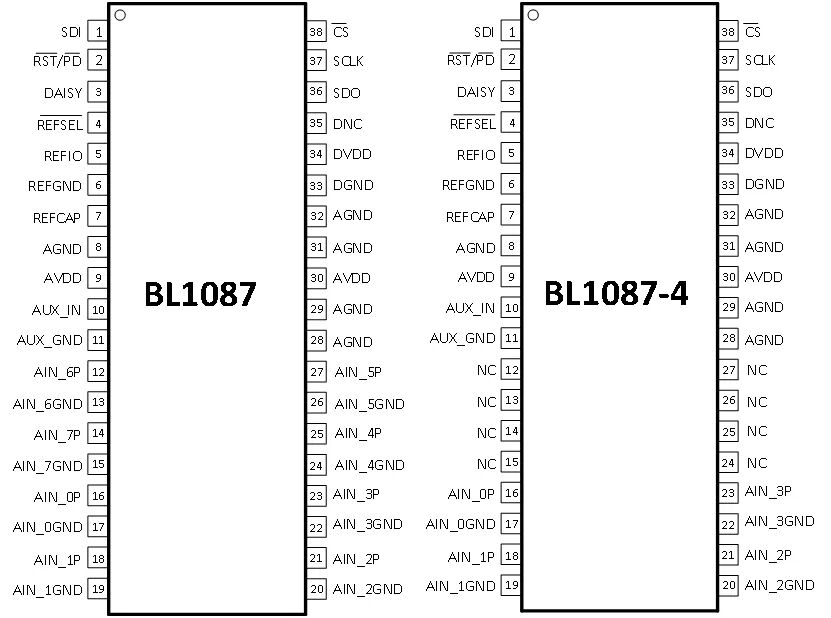

BL1087/BL1087-4 Pin腳示意圖
