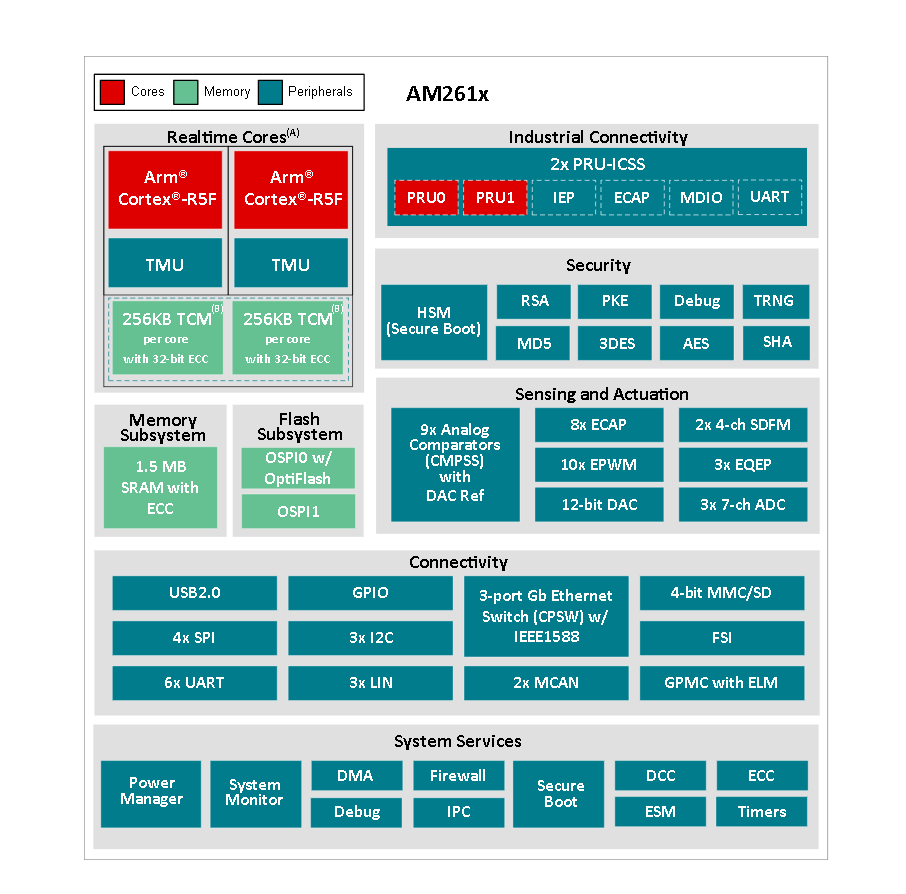

?1. 核心特性?

• ?處理器核心?：
  • 單/雙核Arm? Cortex?-R5F CPU，主頻最高500MHz，支持鎖步或雙核模式。
  • 每核配備16KB I-Cache（帶64位ECC）、16KB D-Cache（帶32位ECC）、256KB緊耦合內存（TCM）。
  • 集成三角函數加速單元（TMU），每R5F核心最多2個。
• ?內存?：
  • 1.5MB片上共享RAM（OCSRAM），支持ECC保護。
  • 外部存儲器接口：2x Octal SPI（OSPI，最高133MHz）、16位GPMC控制器（支持4MB地址空間）。
• ?工業連接性?：
  • 2x PRU-ICSS子系統（共4個實時PRU核心），支持EtherCAT?、PROFINET?等工業協議。
  • 集成3端口千兆以太網交換機（CPSW），支持IEEE 1588和TSN。
• ?安全與功能安全?：
  • 硬件安全模塊（HSM），支持安全啟動、調試保護和密鑰管理。
  • 符合ISO 26262 ASIL-D（汽車）和IEC 61508 SIL-3（工業）認證。

?2. 關鍵外設?

• ?模擬與信號處理?：
  • 3x 12位ADC（3MSPS，7通道/ADC）、9x模擬比較器、12位DAC。
  • 10x高分辨率PWM（eHRPWM）、8x增強捕獲模塊（ECAP）。
• ?通信接口?：
  • 6x UART、4x SPI、3x I2C、2x CAN-FD、USB 2.0（主機/設備/雙角色）。
  • 快速串行接口（FSI）支持高速數據傳輸。
• ?實時控制?：
  • 增強型QEP（eQEP）模塊，支持正交編碼器輸入。
  • 可編程實時單元（PRU）用于低延遲工業控制。

?3. 應用場景?

• ?工業領域?：PLC、伺服驅動器、機器人控制、數字電源轉換。
• ?汽車電子?：電池管理系統（BMS）、車載充電器、車載通信單元（TCU）。
• ?能源與基礎設施?：光伏逆變器、儲能系統、充電樁。

?4. 封裝與型號?

• ?封裝選項?：
  • ZCZ（324引腳，15×15mm）、ZFG（304引腳，13.25×13.25mm）、ZEJ（256引腳，13×13mm）、ZNC（293引腳，10×10mm）。
• ?型號區分?：
  • AM2612（雙核）與AM2611（單核），支持?jǐn)U展溫度范圍（-40°C至150°C汽車級）。

?5. 開發支持?

• ?工具鏈?：MCU-PLUS-SDK、評估模塊（LP-AM261/AM261-SOM-EVM）。
• ?配套器件?：推薦TPS65036x-Q1電源管理芯片、DP83TG720S-Q1以太網PHY等。
