引言

在現代電子系統中，二極管作為整流、續流和隔離的關鍵器件，廣泛應用于電源管理、太陽能系統、UPS不間斷電源等領域。然而，傳統硅二極管存在0.7V左右的正向壓降，在大電流應用中會產生顯著的功率損耗，影響系統效率。理想二極管控制器正是解決這一問題的創新方案，而MOS管則是實現這一技術的核心器件。

理想二極管控制器的工作原理

理想二極管控制器的基本原理是利用MOS管的低導通電阻特性來模擬二極管的單向?qū)щ姽δ埽瑫r最大限度地降低導通損耗。當MOS管的源極電壓高于漏極電壓時，控制器檢測到正向偏置狀態，立即導通MOS管，利用其極低的導通電阻讓電流通過，此時的壓降遠低于傳統二極管。當檢測到反向偏置狀態時，控制器迅速關斷MOS管，阻止反向電流流動，實現二極管的反向截止功能。

這種設計的關鍵在于精確的電壓檢測和快速的開關控制。控制器需要實時監測MOS管兩端的電壓變化，在微秒級時間內完成導通和關斷操作，確保在各種工況下都能可靠地模擬二極管的特性。同時，為了解決MOS管關斷瞬間的續流問題，通常會在控制器中集成一個小功率肖特基二極管作為輔助器件，提供初始電流路徑。

理想二極管控制器對MOS管的關鍵要求

要實現高性能的理想二極管控制器，對MOS管的選擇有著嚴格的要求：

超低導通電阻：這是最重要的參數，直接決定了導通損耗的大小。理想情況下，導通電阻應盡可能小，以實現接近零壓降的導通特性。

快速開關速度：MOS管需要具備快速的開通和關斷能力，以確保在電壓極性變化時能夠及時響應，避免反向電流的產生。

低柵極電荷：較小的柵極電荷有助于提高開關速度，減少驅動損耗，提高系統整體效率。

合適的耐壓等級：根據應用電路的電壓等級選擇合適的耐壓值，確保在各種工況下都能安全工作。

良好的溫度特性：導通電阻隨溫度的變化系數要小，確保在不同溫度環境下都能保持穩定的性能。

緊湊的封裝：適合高密度PCB設計，特別是在空間受限的應用中。

合科泰MOS管的應用價值和系統優勢

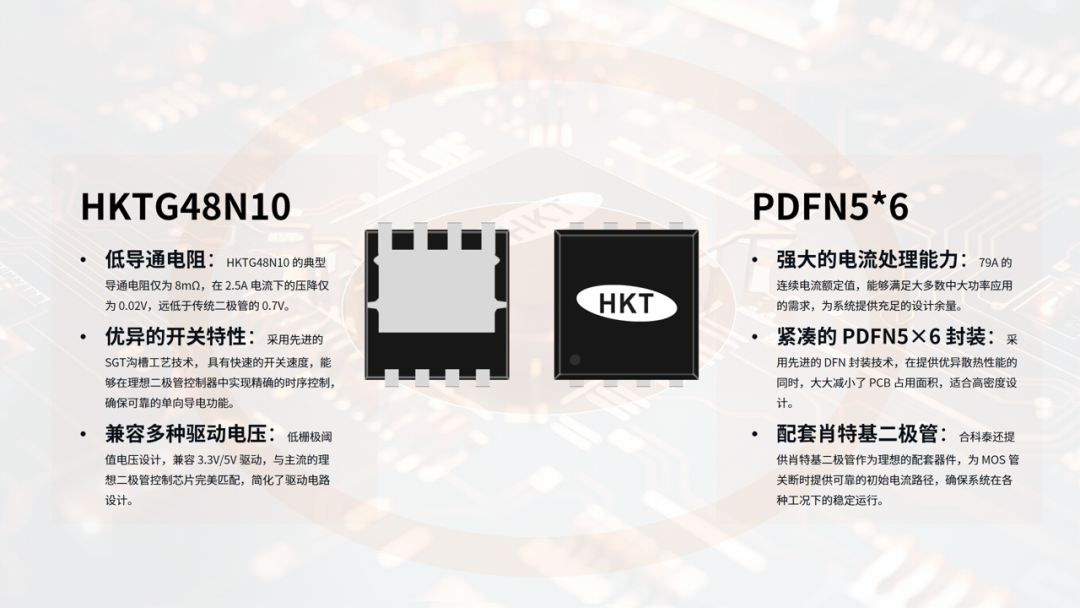

合科泰電子作為專業的功率半導體器件制造商，其MOS管產品系列為理想二極管控制器提供了卓越的解決方案。以HKTG48N10為例，這款N溝道MOS管具有導通電阻8毫歐、超低壓降、開關特性優異、兼容性強等突出優勢。采用合科泰MOS管制作的理想二極管控制器，相比傳統二極管方案具有顯著的優勢如下：

? 效率大幅提升：導通損耗降低80-90%，系統整體效率提升2-5個百分點，特別適合對效率要求苛刻的應用場景。

? 溫升顯著降低：低功耗特性使得系統溫升大幅降低，提高了可靠性和使用壽命。

? 保護功能完善：集成過流、過壓、過熱保護功能，提高系統安全性。

結語

理想二極管控制器作為提高電子系統效率的關鍵技術，正在越來越多的領域得到應用。合科泰MOS管憑借其卓越的電氣特性和可靠的品質，為這一技術的實現提供了理想的解決方案。無論是電源管理、太陽能逆變器、UPS系統還是電機驅動，合科泰MOS管都能為工程師提供高性能、高可靠性的選擇，助力打造更高效、更可靠的電子系統。讓我們一起用創新技術推動電子產業的發展，為綠色節能的未來貢獻力量。
