AM67x 可擴展處理器系列基于進化的 Jacinto? 7 架構，面向智能視覺相機和通用計算應用，并建立在 TI 十多年來在視覺處理器市場領導地位積累的廣泛市場知識之上。AM67x 系列專為工廠自動化、樓宇自動化和其他市場中各種成本敏感型高性能計算應用而構建。

AM67x 以行業領先的功率/性能比為傳統和深度學習算法提供高性能計算技術，并具有高水平的系統集成度，可為高級視覺相機應用實現可擴展性和降低成本。關鍵內核包括用于通用計算的最新 Arm 和 GPU 處理器、具有標量和矢量內核的下一代 DSP、專用深度學習和傳統算法加速器、集成的下一代成像子系統 （ISP）、視頻編解碼器和 MCU 內核。所有這些都受到工業級安全硬件加速器的保護。
*附件：am67a.pdf

AM67x 包含多達四個采用 64 位架構的 Arm? Cortex-A53? 內核、一個帶圖像信號處理器 （ISP） 和多個視覺輔助加速器的視覺處理加速器 （VPAC）、深度學習 （DL）、密集光流 （DOF） 視頻和 3D 圖形加速器、一個 Cortex-R5F? MCU 島內核和兩個用于設備和運行時管理的 Cortex-R5F? 內核。Cortex-A53 提供 Linux 應用所需的強大計算元素以及基于傳統視覺計算的算法的實現。TI 的第 7 代 ISP 以現有的世界級 ISP 為基礎，可以靈活地處理更廣泛的傳感器套件，包括 RGB-紅外 （RGB-IR），支持更高的位深度，并具有針對分析應用的功能。關鍵內核包括兩個帶有標量和矢量內核的“C7x”下一代 DSP、專用的“MMA”深度學習加速器以及一個 2.25MB 的大型 L2 內存，在典型的汽車最壞情況結溫 125°C 下運行時，可在業界最低的功耗范圍內實現高達 4 TOPS 的性能。

AM67x 集成了高速 IO，包括一個 PCIe Gen-3 （1L） 和 3 端口千兆以太網交換機，帶有一個內部端口和兩個支持 TSN 的外部端口。此外，AM67x 中還包含廣泛的外設集，以實現系統級連接，例如 USB、MMC/SD、四個 CSI2.0 攝像頭接口、OSPI、CAN-FD 和 GPMC，用于與外部 ASIC/FPGA 的并行主機接口。AM67x 支持通過內置 HSM（硬件安全模塊）進行 IP 保護的安全啟動，并為功耗敏感型應用采用高級電源管理支持。

特性

處理器內核：

• 高達 64 位 Arm Cortex-A53 微處理器子系統，頻率高達 1.4GHz
  • 四核 Cortex-A53 集群，具有 512KB 二級共享緩存和 SECDED ECC
  • 每個 A53 內核具有 32KB L1 DCache 和帶 SECDED ECC 的 32KB L1 ICache 和帶奇偶校驗保護
• 單核 Arm Cortex-R5F，頻率高達 800MHz，與 FFI 集成為 MCU 通道的一部分
  • 32KB ICache、32KB L1 DCache 和 64KB TCM，所有存儲器上都有 SECDED ECC
  • 512KB SRAM，帶 SECDED ECC
• 單核 Arm Cortex-R5F，頻率高達 800MHz，集成以支持設備管理
  • 32KB ICache、32KB L1 DCache 和 64KB TCM，所有存儲器上都有 SECDED ECC
• 單核 Arm Cortex-R5F，頻率高達 800MHz，集成以支持運行時管理
  • 32KB ICache、32KB L1 DCache 和 64KB TCM，所有存儲器上都有 SECDED ECC
• 兩個深度學習加速器（總共最多 4 個 TOPS），每個加速器具有：
  • C7x 浮點，高達 40 GFLOPS，256 位矢量 DSP，最高 1.0GHz
  • 矩陣乘法加速器 （MMA），在高達 1.0GHz 時高達 2 TOPS （8b）
  • 32KB L1 DCache 帶 SECDED ECC 和 64KB L1 ICache 帶奇偶校驗保護
  • 2.25MB 的 L2 SRAM，帶 SECDED ECC
• 深度和運動處理加速器 （DMPAC）
  • 密集光流 （DOF） 加速器
  • 立體聲視差引擎 （SDE） 加速器
• 具有圖像信號處理器 （ISP） 和多個視覺輔助加速器的視覺處理加速器 （VPAC）：
  • 600MP/秒 ISP
  • 支持 12 位 RGB-IR
  • 支持高達 16 位輸入的 RAW 格式
  • 線路支持高達 4096
  • 寬動態范圍 （WDR）、鏡頭畸變校正 （LDC）、視覺成像子系統 （VISS） 和多標量 （MSC） 支持
    • 輸出顏色格式：8 位、12 位和 YUV 4：2：2、YUV 4：2：0、RGB、HSV/HSL

多媒體：

• 顯示子系統
  • 通過 OLDI/LVDS（1 個 OLDI-DL、1 個或 2 個 OLDI-SL）、DSI 或 DPI 提供三重顯示支持
    • OLDI-SL（單鏈路）：60fps（165 MHz 像素時鐘）時高達 1920 x 1080
    • OLDI-DL（雙鏈路）：在 60fps（150 MHz 像素時鐘）時高達 3840 x 1080
    • MIPI DSI：帶 4 通道 MIPI? D-PHY 在 60fps（300 MHz 像素時鐘）時支持高達 3840 x 1080
    • DPI（24 位 RGB 并行接口）：在 60fps（165 MHz 像素時鐘）時高達 1920 x 1080
  • 四個顯示管道，支持硬件覆蓋。每個顯示器最多可以使用兩個顯示管道。
  • 支持定格檢測、數據正確性檢查等安全功能
• 3D 圖形處理單元
  • IMG BXS-4-64，帶 256KB 緩存
  • 高達 50 GFLOPS
  • 單著色器核心
  • OpenGL ES3.2 和 Vulkan 1.2 API 支持
• 四攝像頭串行接口 （CSI-2） 接收器，帶 4 通道 D-PHY
  • 符合 MIPI? CSI-2 v1.3 + MIPI? D-PHY 1.2
  • CSI-RX 支持 1、2、3 或 4 個數據通道模式，每通道高達 2.5Gbps
• 一個帶 4 通道 D-PHY 的 CSI2.0 發射器（與 MIPI DSI 共享）
  • CSI-TX 支持 1、2 或 4 個數據通道模式，每通道高達 2.5Gbps
• 視頻編碼器/解碼器
  • 支持 HEVC （H.265） 5.1 級高級主配置文件
  • 支持 5.2 級的 H.264 BaseLine/Main/High 配置文件
  • 支持高達 4K 超高清分辨率（3840 × 2160）
    • 高達 400MP/s 的運行速度
• Motion JPEG 編碼速度為 416MPixels/s，分辨率高達 4K UHD（3840 × 2160）

內存子系統：

• 專用于關鍵處理內核的片上 RAM
  • 256KB 片上 RAM （OCRAM），帶 SECDED ECC
  • 256KB 片上 RAM，在 SMS 子系統中具有 SECDED ECC
  • 512KB 片上 RAM，帶 SECDED ECC，位于 Cortex-R5F MCU 子系統中
  • 64KB片上RAM，在R5F設備管理器子系統中具有SECDED ECC
  • 64KB片上RAM，帶SECDED ECC，位于R5F運行時管理器子系統中
  • 每個 C7x 深度學習加速器中配備 2.25MB 的 L2 SRAM，帶 SECDED ECC（總?cè)萘扛哌_ 4.5MB）
• DDR 子系統 （DDRSS）
  • 支持 LPDDR4 內存類型
  • 帶內聯 ECC 的 32 位數據總線
  • 支持高達 4000MT/s 的速度
  • 最大 LPDDR4 大小為 8GB

功能安全：

• 符合功能安全標準（在特定部件號上）
  • 專為功能安全應用而開發
  • 將提供文檔以幫助 IEC 61508 功能安全系統設計
  • 系統能力高達 SIL 3 目標
  • 硬件完整性高達 SIL 2 目標
  • 安全相關認證
    • 計劃通過IEC 61508

安全：

• 支持安全啟動
  • 硬件強制實施的信任根 （RoT）
  • 支持通過備份密鑰切換 RoT
  • 支持接管保護、IP 保護和防回滾保護
• 支持可信執行環境 （TEE）
  • 基于 Arm TrustZone 的 TEE
  • 廣泛的防火墻支持隔離
  • 安全看門狗/定時器/IPC
  • 安全存儲支持
  • 回放保護內存塊 （RPMB） 支持
• 專用安全控制器，具有用戶可編程的 HSM 內核和專用安全 DMA 和 IPC 子系統，用于隔離處理
• 支持加密加速
  • 會話感知加密引擎，能夠根據傳入數據流自動切換密鑰材料
• 支持加密核心
  • AES – 128/192/256 位密鑰大小
  • SHA2 – 224/256/384/512 位密鑰大小
  • DRBG 與真隨機數生成器
  • PKA（公鑰加速器）協助 RSA/ECC 處理以實現安全啟動
• 調試安全性
  • 安全的軟件控制調試訪問
  • 安全感知調試

高速接口：

• PCI-Express Gen3 單通道控制器 （PCIE）
  • 具有自動協商功能的 Gen1 （2.5GT/s）、Gen2 （5.0GT/s） 和 Gen3 （8.0GT/s）作
• 集成以太網交換機支持（總共 2 個外部端口）
  • RMII（10/100） 或 RGMII （10/100/1000） 或 SGMII （1Gbps）
  • IEEE1588（附錄 D、附錄 E、附錄 F，附有 802.1AS PTP）
  • 第 45 條 MDIO PHY 管理
  • 基于 ALE 引擎的數據包分類器，具有 512 個分類器
  • 基于優先級的流量控制
  • 時間敏感網絡 （TSN） 支持
  • 四個 CPU H/W 中斷起搏
  • 硬件中的 IP/UDP/TCP 校驗和卸載
• USB3.1-Gen1 端口
  • 一個增強型 SuperSpeed Gen1 端口
  • 端口可配置為 USB 主機、USB 外設或 USB 雙角色設備
  • 集成 USB VBUS 檢測
• USB2.0 端口
  • 端口可配置為 USB 主機、USB 外設或 USB 雙角色設備（DRD 模式）
  • 集成 USB VBUS 檢測

通用連接和汽車接口：

• 9 個通用異步接收器-發射器 （UART）
• 5 個串行外設接口 （SPI） 控制器
• 7 個集成電路間 （I2C） 端口
• 5 個多通道音頻串行端口 （McASP）
• 通用 I/O （GPIO），所有 LVCMOS I/O 均可配置為 GPIO
• 4 個支持 CAN-FD 的控制器局域網 （CAN） 模塊

媒體和數據存儲：

• 3 個安全數字 （SD） （4b+4b+8b） 接口
  • 1 個 8 位 eMMC 接口，速度高達 HS400
  • 2 個 4 位 SD/SDIO 接口，最高可達 UHS-I
  • 符合 eMMC 5.1、SD 3.0 和 SDIO 3.0 版
• 1× 通用存儲器控制器 （GPMC），最高可達 133MHz
• 支持 DDR / SDR 的 OSPI/QSPI
  • 支持串行 NAND 和串行 NOR 閃存
  • 4GBytes 內存地址支持
  • 具有可選動態加密的 XIP 模式

技術/封裝：

• 16納米FinFET技術
• 18 mm x 18 mm，0.65 mm 間距，帶 VCA （AMW）

配套電源管理解決方案：

• 符合功能安全標準，支持高達 ASIL-B 或 SIL-2 目標
• TPS6522x PMIC
• TPS6287x 可堆疊、快速瞬態降壓

參數

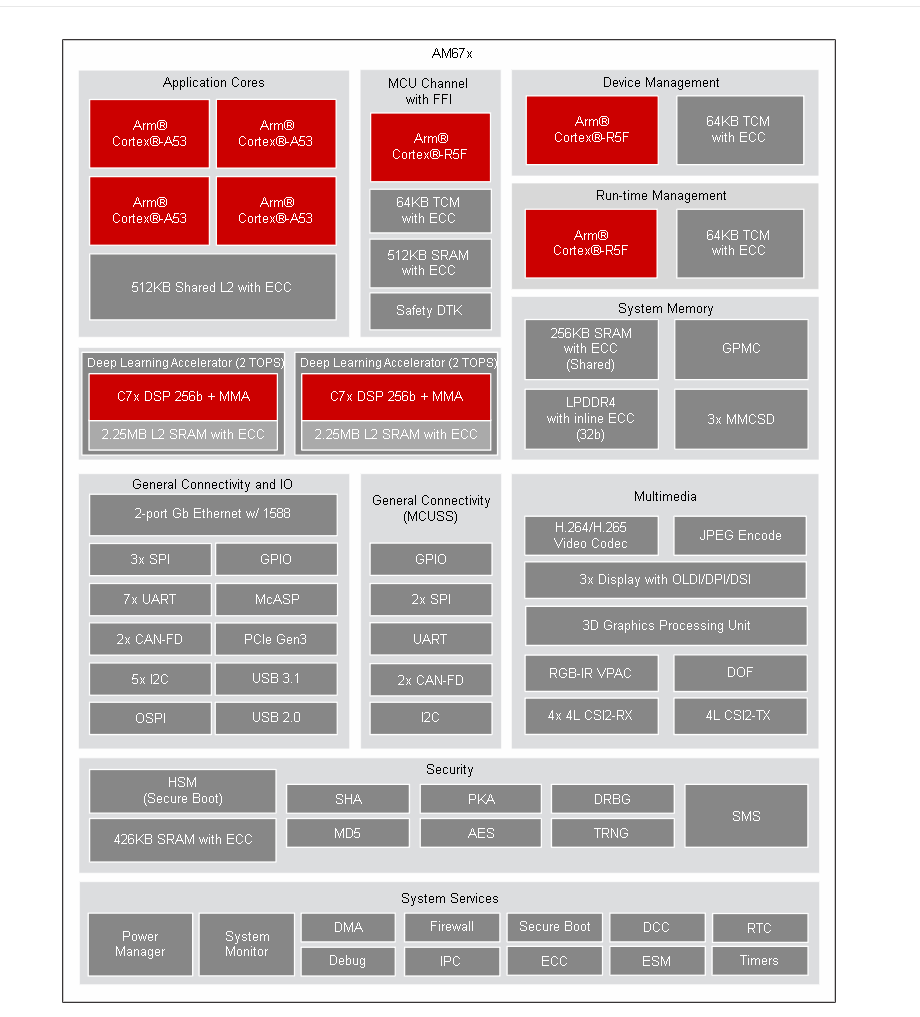

方框圖

?1. 產品概述?

• ?型號?：AM67x系列（包括AM67、AM67A），基于Jacinto? 7架構，面向智能視覺攝像頭和通用計算應用。
• ?工藝?：16nm FinFET技術，封裝為18mm×18mm FCBGA（594球）。
• ?目標市場?：工業自動化、建筑自動化、機器視覺、視頻監控等高性能計算場景。

?2. 核心特性?

• ?處理器核心?：
  • 四核Arm? Cortex?-A53（最高1.4GHz），512KB共享L2緩存。
  • 單核Cortex-R5F（800MHz），支持功能安全（SIL 2/ASIL B）。
• ?加速器?：
  • 深度學習加速器（4 TOPS）：C7x浮點DSP + MMA矩陣加速。
  • 視覺處理單元（VPAC）：支持RGB-IR、12-bit RAW輸入，600MP/s ISP。
  • 視頻編解碼：H.265/H.264 4K@60fps，JPEG編碼416MP/s。
• ?多媒體?：
  • 三顯示輸出（OLDI/LVDS/DSI/DPI），支持4K分辨率。
  • 4x CSI-2攝像頭接口（4 Lane），1x CSI-2 TX接口。

?3. 安全與可靠性?

• ?功能安全?：支持IEC 61508（SIL 3系統級，SIL 2硬件級）。
• ?安全特性?：
  • 安全啟動（硬件Root-of-Trust）、HSM加密引擎。
  • 支持AES/SHA2/DRBG/PKA等硬件加速。

?4. 外設與連接?

• ?高速接口?：
  • PCIe Gen3、USB 3.1 Gen1、雙端口千兆以太網（支持TSN）。
• ?存儲?：
  • LPDDR4（32位，8GB，帶ECC）、eMMC/SD接口（HS400/UHS-I）。
  • OSPI/QSPI閃存接口（支持XIP加密）。
• ?通用外設?：
  • 9x UART、7x I2C、4x CAN-FD、5x McASP音頻接口。

?5. 應用場景?

• 工業機器人（AGV/AMR）、醫療監控、車載攝像頭、能源存儲系統等。

?6. 文檔結構?

• 包含功能框圖、引腳配置、電氣特性、時序要求等詳細硬件設計指南。
• 提供安全認證、熱阻參數及電源管理建議。
