MSPM0G310x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，基于增強型 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 80MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，并可在 1.62V 至 3.6V 的電源電壓下工作。

MSPM0G310x 器件提供高達 128KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC），以及高達 32KB 的 SRAM（具有硬件奇偶校驗選項）。這些器件還集成了一個存儲器保護單元、7 通道 DMA 和各種高性能模擬外設，例如兩個 12 位 4Msps ADC、可配置的內部共享基準電壓源和一個通用放大器。這些器件還提供智能數字外設，例如兩個 16 位高級控制定時器、五個通用定時器（一個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、兩個窗口看門狗定時器和一個帶警報和日歷模式的 RTC。這些器件提供數據完整性和加密外設（CRC、TRNG、AES）和增強型通信接口（四個 UART、兩個 I2C、兩個 SPI、CAN 2.0/FD）。
*附件：mspm0g3106-q1.pdf

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80MHz
• 功能安全質量管理
  • 功能安全手冊和 FMEDA 可用于功能安全系統設計
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62V 至 3.6V
• 記憶
  • 高達 128KB 的閃存，內置糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4Msps 模數轉換器 （ADC），具有多達 17 個外部通道
    • 14 位有效分辨率，250ksps，硬件平均
  • 一個通用放大器 （GPAMP）
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 集成溫度傳感器
  • 集成供應監視器
• 優化的低功耗模式
  • 運行：101μA/MHz （CoreMark）
  • 睡眠：4MHz時為487μA
  • STOP：32kHz時為47μA
  • 待機：1.5μA，具有RTC和SRAM保持
  • 關斷：80nA，具有IO喚醒功能
• 智能數字外設
  • 7通道DMA控制器
  • 兩個 16 位高級控制定時器支持死區插入和故障處理
  • 七個定時器，支持多達 22 個 PWM 通道
    • 一個 16 位通用定時器
    • 一個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在待機模式下的低功耗作
    • 一個 32 位通用定時器
    • 兩個帶死區的 16 位高級定時器
  • 兩個窗口看門狗定時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個UART接口;一個支持LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗運行
  • 兩個 I2C 接口，支持高達 FM+ （1Mbit/s）、SMBus、PMBus 和 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32Mbits/s
  • 一個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 和 CAN-FD
• 時鐘系統
  • 內部 4MHz 至 32MHz 振蕩器，精度高達 ±1.2% （SYSOSC）
  • 鎖相環 （PLL），高達 80MHz
  • 內部 32kHz 振蕩器 （LFOSC），精度為 ±3%
  • 外部 4MHz 至 48MHz 晶體振蕩器 （HFXT）
  • 外部32kHz晶體振蕩器（LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余檢查器（CRC-16、CRC-32）
  • 真隨機數生成器 （TRNG）
  • 使用 128 位或 256 位密鑰的 AES 加密
• 靈活的 I/O 功能
  • 多達 60 個 GPIO
    • 兩個 5V 容差 IO
    • 兩個驅動強度為 20mA 的高驅動 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 64 引腳 LQFP
  • 48 引腳 LQFP、VQFN
  • 32 引腳 VQFN
  • 32 和 28 引腳 VSSOP
  • 20引腳VSSOP
• 家庭成員（另請參閱設備比較）
  • MSPM0G3105：32KB 閃存，16KB RAM
  • MSPM0G3106：64KB 閃存，32KB RAM
  • MSPM0G3107：128KB 閃存，32KB RAM
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3507 LaunchPad? 開發套件
  • MSP 軟件開發套件 （SDK）
• 汽車資質
  • AEC-Q100 1 級
  • 32引腳和48引腳QFN，帶可潤濕側翼選項

參數

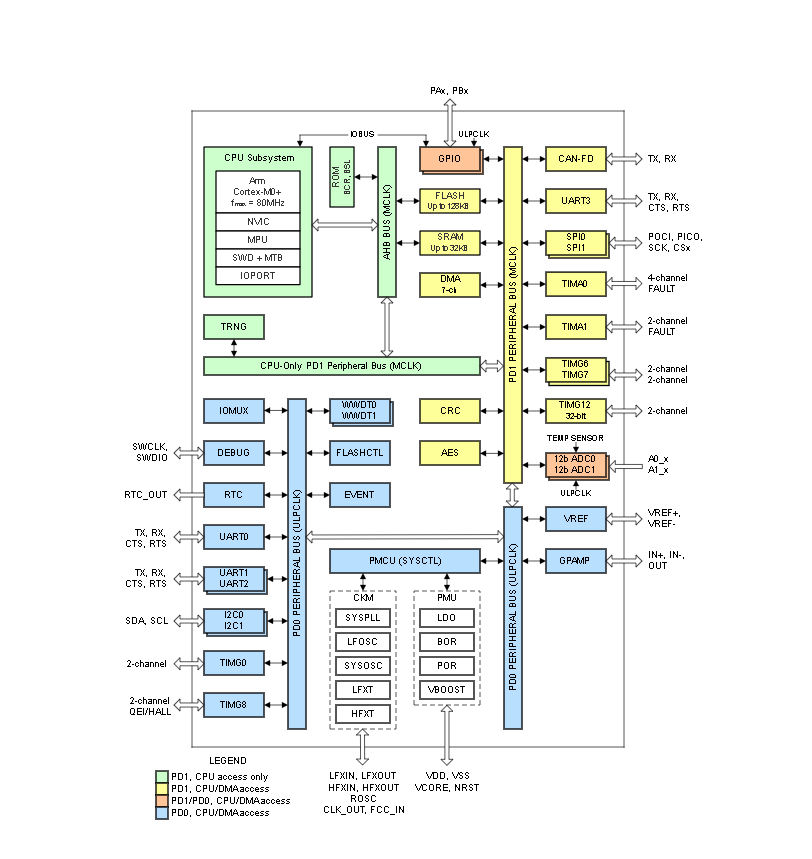

方框圖

?1. 核心特性?

• ?處理器核心?：Arm? Cortex?-M0+ 32位CPU，頻率高達80MHz，集成內存保護單元（MPU）。
• ?功能安全?：符合汽車功能安全標準，提供安全手冊和FMEDA支持。
• ?工作條件?：擴展溫度范圍（-40°C至125°C），寬電壓供電（1.62V至3.6V）。

?2. 存儲配置?

• ?Flash內存?：支持32KB/64KB/128KB容量，內置ECC糾錯功能。
• ?SRAM?：最大32KB，支持硬件奇偶校驗。

?3. 高性能模擬外設?

• ?ADC?：雙通道12位ADC，采樣率4Msps，支持17個外部通道，硬件平均模式下有效分辨率達14位（250ksps）。
• ? 通用放大器（GPAMP） ?：1個可配置放大器，支持1.4V/2.5V內部參考電壓。
• ?集成傳感器?：溫度傳感器和電源監控模塊。

?4. 低功耗模式?

• 多種模式優化功耗：
  • ?RUN模式?：101μA/MHz（CoreMark基準）。
  • ?STANDBY模式?：1.5μA（帶RTC和SRAM保持）。
  • ?SHUTDOWN模式?：80nA（支持IO喚醒）。

?5. 數字外設?

• ?DMA控制器?：7通道，支持高效數據傳輸。
• ?定時器?：
  • 2個16位高級控制定時器（帶死區插入和故障處理）。
  • 7個通用定時器，支持22路PWM輸出。
• ?通信接口?：
  • 4個UART（支持LIN/IrDA/DALI等協議）。
  • 2個I2C（支持FM+模式，1Mbit/s）。
  • 2個SPI（最高32Mbit/s）。
  • 1個CAN-FD接口（兼容CAN 2.0A/B）。

?6. 時鐘系統?

• 內部振蕩器（4MHz至32MHz），精度±1.2%。
• 外部晶體支持（4MHz至48MHz）。
• 鎖相環（PLL）輸出高達80MHz。

?7. 數據安全與加密?

• CRC校驗（16/32位）。
• 真隨機數生成器（TRNG）。
• AES加密（128/256位密鑰）。

?8. 封裝選項?

• 多種封裝選擇：64/48/32/28/20引腳，包括LQFP、VQFN、VSSOP等，符合AEC-Q100 Grade 1認證。

?9. 開發支持?

• ?開發套件?：LP-MSPM0G3507 LaunchPad?。
• ?軟件工具?：MSP SDK集成于Code Composer Studio?，提供代碼示例和參考設計。

?10. 典型應用?

• 汽車車身電子、照明系統、網關、電機控制、逆變器、車門模塊等。
