Texas Instruments MSPM0G310x/MSPM0G310x-Q1混合信號微控制器 (MCU) 屬于MSP高度集成的32位超低功耗MCU系列，基于增強型Arm^^^ ^Cortex?-M0+ 32位內核平臺，工作頻率高達80MHz。這些經過成本優化的MCU具有高性能模擬外設集成，工作電源電壓范圍為1.62V至3.6V，支持-40°C至125°C擴展溫度范圍。該設備提供高達128KB嵌入式閃存程序存儲器，內置糾錯碼 (ECC)。它們具有高達32KB的SRAM，帶硬件奇偶校驗選項。這些器件包含7通道DMA、存儲器保護單元和各種高性能模擬外設。這些外設包括兩個12位4MSPS ADC、一個可配置內部共享電壓基準和一個通用放大器。

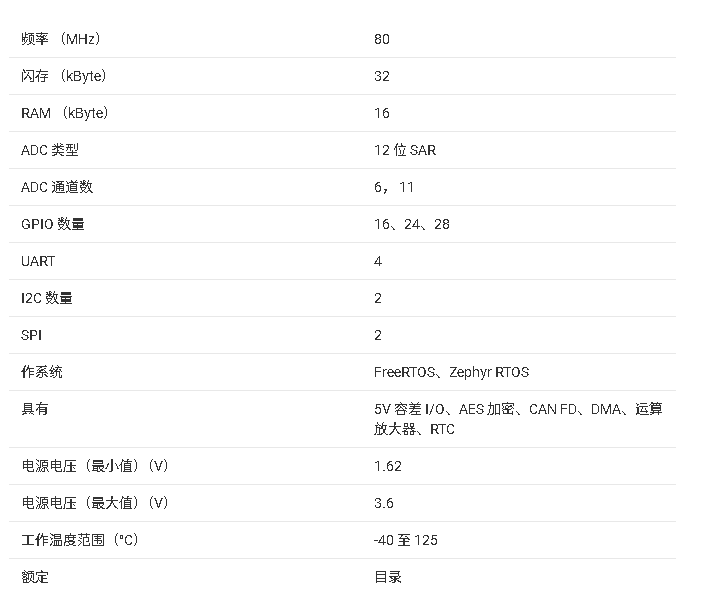

數據手冊：

這些設備還提供智能數字外設，例如兩個16位高級控制定時器、五個通用定時器（一個用于QEI接口的16位通用定時器、兩個用于待機模式的16位通用定時器和一個32位通用定時器）、兩個窗口看門狗定時器，以及一個具有報警和日歷模式的RTC。此系列器件提供數據完整性、加密外設（CRC、TRNG、AES）和增強型通信接口（四個UART、兩個I^2^C、兩個SPI，以及CAN 2.0/FD）。MSPM0G310x-Q1器件通過了汽車應用類AEC-Q100認證。

特性

內核
- ARM 32位Cortex-M0+ CPU，帶內存保護單元，頻率高達80MHz
工作特性
- 擴展溫度范圍：-40°C至125°C
- 寬電源電壓范圍：1.62V至3.6V
存儲器
- 具有內置糾錯碼 (ECC) 且高達128KB的閃存
- 高達32KB的SRAM，帶硬件奇偶校驗
高性能模擬外設
- 兩個具有總計多達11個外部通道的12位4Msps同步采樣模數轉換器 (ADC)
  - 通過硬件平均功能實現14位的有效分辨率（250ksps時）。
- 一個通用放大器 (GPAMP)
- 可配置1.4V或2.5V內部共享電壓基準 (V ~~REF~~ )
- 集成溫度傳感器
- 集成電源監控器
經優化的低功耗模式
- 運行：96μA/Mhz (CoreMark)
- 睡眠：467μA（4MHz時）
- 停止：46μA（32kHz時）
- 待機電流：1.5μA，具有RTC和SRAM保持
- 關斷電流：80nA，具有IO喚醒功能
智能數字外設
- 7通道DMA控制器
- 兩個16位高級控制定時器，支持死區插入和故障處理
- 七個計時器，支持多達22個PWM通道
  - 一個16位通用定時器
  - 一個16位通用定時器支持QEI
  - 兩個16位通用定時器支持待機模式下的低功耗運行
  - 一個32位通用定時器
  - 兩個16位高級定時器，帶死區
- 兩個窗口看門狗定時器
- 具有報警和日歷模式的RTC
增強型通信接口
- 四個UART接口；一個支持LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗運行
- 兩個I^2^C接口，支持高達FM+ (1Mbit/s)、SMBus、PMBus以及從停止模式喚醒
- 兩個SPI，一個SPI支持高達32Mbits/s
- 一個控制器局域網 (CAN) 接口支持CAN 2.0 A或B和CAN-FD
時鐘系統
- 精度高達±3%的內部4MHz至32MHz振蕩器 (SYSOSC)
- 高達80MHz的鎖相環 (PLL)
- 內部32kHz振蕩器 (LFOSC)
- 外部4MHz至48MHz晶體振蕩器 (HFXT)
- 外部32kHz晶體振蕩器 (LFXT)
- 外部時鐘輸入
數據完整性和加密
- 循環冗余校驗器（CRC-16、CRC-32）
- 真隨機數發生器 (TRNG)
- AES加密，帶128位或256位密鑰
靈活的I/O特性
- 高達 28 GPIO
  - 兩個耐受5V電壓的IO
  - 兩個高驅動IO，驅動強度為20mA
開發支持
- 2引腳串行線調試 (SWD)
封裝選項
- 32引腳VQFN
- 28引腳VSSOP
- 20引腳VSSOP
系列成員
- MSPM0G3105: 32KB 閃存、16KB RAM
- MSPM0G3106: 64KB閃存、32KB RAM
- MSPM0G3107: 128KB閃存、32KB RAM

功能框圖

基于MSPM0G310x系列微控制器的技術解析與應用指南

一、產品概述

MSPM0G310x是德州儀器(TI)推出的高性能混合信號微控制器系列，基于Arm? Cortex?-M0+內核平臺，工作頻率高達80MHz。該系列包含三個成員：

MSPM0G3105：32KB閃存，16KB RAM
MSPM0G3106：64KB閃存，32KB RAM
MSPM0G3107：128KB閃存，32KB RAM

這些器件采用先進的低功耗架構，支持-40°C至125°C的寬溫度范圍，工作電壓1.62V至3.6V，具有豐富的外設集成，特別適用于工業自動化、電機控制、智能計量等應用場景。

二、關鍵特性分析

1. 處理器核心

32位Cortex-M0+ CPU，帶內存保護單元(MPU)
支持單周期32×32乘法指令
嵌套向量中斷控制器(NVIC)支持4個可編程優先級
指令預取緩存優化順序代碼執行

2. 存儲系統

閃存內置ECC糾錯碼，支持10萬次擦寫周期(前32KB)
SRAM帶硬件奇偶校驗，零等待狀態訪問
7通道DMA控制器減輕CPU負擔

3. 模擬外設

?雙12位ADC?：4Msps采樣率，11個外部通道，支持硬件平均實現14位有效分辨率
? 通用放大器(GPAMP) ?：軌到軌輸入輸出，支持?jǐn)夭ǚ€(wěn)定
?內部電壓基準?：可配置1.4V或2.5V輸出
?溫度傳感器?：±0.5°C精度(校準后)

4. 通信接口

?CAN-FD?：支持CAN 2.0A/B和CAN-FD協議
?4個UART?：支持LIN、IrDA、DALI等協議
?2個I2C?：最高1Mbps(Fm+模式)
?2個SPI?：最高32Mbps

5. 定時器資源

2個高級控制定時器(TIMA)：支持死區插入和故障處理
5個通用定時器(TIMG)：支持PWM、編碼器接口等功能
32位定時器(TIMG12)：適用于長時間基準
實時時鐘(RTC)：帶日歷和報警功能

三、低功耗設計

MSPM0G310x提供五種主要工作模式，功耗表現優異：

模式	典型電流	喚醒源	保持內容
RUN	96μA/MHz	N/A	全功能運行
SLEEP	467μA@4MHz	任意中斷	所有內存和外設配置
STOP	46μA@32kHz	GPIO/特定外設	SRAM和寄存器
STANDBY	1.5μA	RTC/GPIO	SRAM和RTC
SHUTDOWN	80nA	專用GPIO/NRST	無

獨特的"FastWake"技術可實現從STANDBY到RUN模式僅需15.2μs的快速喚醒，平衡了低功耗和響應速度的需求。

四、典型應用設計

1. 電機控制系統

利用TIMA定時器產生互補PWM輸出，配合內置死區時間插入功能，可直接驅動三相電機。雙ADC可同步采樣相電流，GPAMP用于信號調理，CAN-FD實現網絡通信。

?設計要點?：

使用TIMA0/1生成6路PWM
ADC定時觸發與PWM中心對齊
故障引腳實現快速保護

2. 智能電表方案

128KB閃存滿足DLMS/COSEM協議棧需求，硬件CRC和AES加速器保障數據安全。低功耗特性延長電池壽命，RTC確保時間基準準確。

?優化建議?：

采用STANDBY模式降低待機功耗
利用DMA實現計量數據批量傳輸
溫度傳感器補償RTC精度

五、開發支持

TI提供完整的生態系統支持：

?硬件工具?：LP-MSPM0G3507開發套件
?軟件資源?：MSP軟件開發套件(SDK)包含驅動庫和示例代碼
?配置工具?：SysConfig圖形化引腳配置工具
?培訓資源?：MSP Academy在線學習平臺

開發環境支持：

Code Composer Studio? IDE
IAR Embedded Workbench?
Keil? MDK

六、封裝選項

MSPM0G310x提供三種封裝選擇：

32引腳VQFN(5mm×5mm)
28引腳VSSOP(7.1mm×4.9mm)
20引腳VSSOP(5.1mm×4.9mm)
