Microchip Technology EV68D28A開發工具是一款WFI32E04高引腳數 (HPC) Curiosity板，用于評估PIC32MZ-W1和WFI32 Wi-Fi MCU系列的性能。WFI32E04板支持系統級原型設計和IoT云連接（帶語音控制）。EV68D28A工具包括集成接頭，可輕松連接到各種器件，如我們的XPro板。該板通過兩個板載 mikroBUS? 端口支持Mikroe Click板 ? 。WFI32E04 Curiosity板配有基于 “ATSAME70N21B” USB微控制器的PICkit板載 (PKOB4) 調試器。

數據手冊：*附件：Microchip Technology EV68D28A 開發工具數據手冊.pdf

特性

• 經認證的WFI32E04UC-Wi-Fi^?^ 單頻帶 (2.4GHz) 模塊
• 兩個mikroBUS?
• 插座可使用MikroElectronika Click板或Microchip RN擴展功能
• 附件板
• 支持多個Microchip以太網PHY子板
• 兩個用戶LED
• 兩個用戶可配置開關
• 一個重置開關
• 兩個GPIO擴展接頭
• 基于MCP2200的板載USB轉UART串行轉換器
• 板載溫度傳感器
• 板載32KHz二次振蕩器
• 20引腳Xplained Pro (XPRO) 接頭，用于連接QT7/QT8/T9 XPRO套件以集成觸摸按鈕支持并演示觸摸功能
• 32Mb外部SPI串行閃存
• PICkit板載4 (PKOB4) 支持
• 內電路串行編程? (ICSP?) 連接頭，用于外部調試器，例如MPLAB ICD 5、MPLAB PICkit 4、MPLAB PICkit 5和MPLAB snap

板正面圖

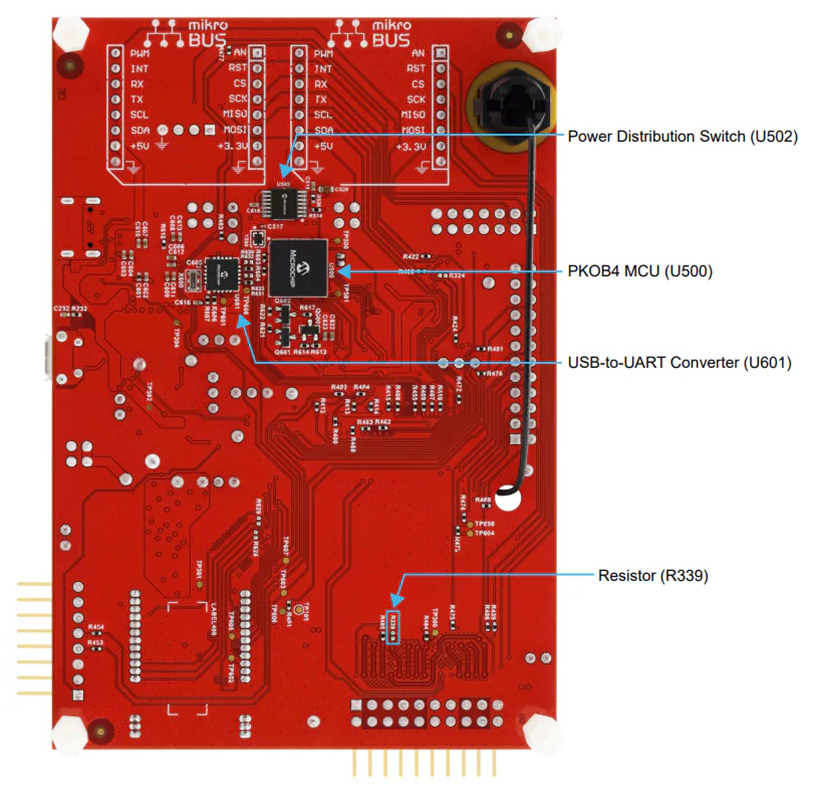

板底視圖

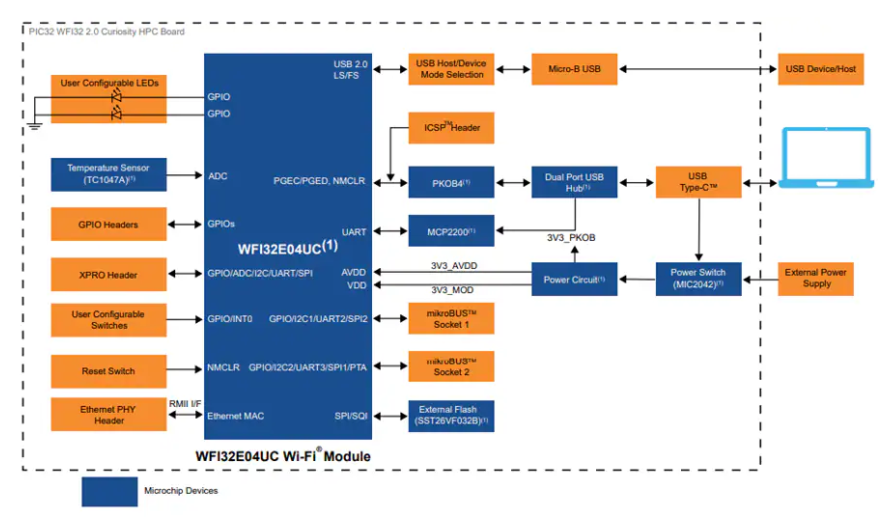

框圖

PIC32 WFI32 2.0 Curiosity HPC開發板技術解析與應用指南

Microchip Technology推出的PIC32 WFI32 2.0 Curiosity HPC開發板(EV68D28A)是一款集成了Wi-Fi功能的強大開發平臺，專為物聯網和無線連接應用設計。本文將基于官方數據手冊，深入解析該開發板的技術特性、硬件架構和典型應用場景。

一、開發板核心特性與系統架構

PIC32 WFI32 2.0 Curiosity HPC開發板圍繞PIC32MZ2051W104系統級芯片(SoC)和WFI32E04模塊構建，具有以下核心特性：

• ?高性能處理核心?：200MHz CPU時鐘頻率的32位微控制器
• ?雙模無線連接?：集成2.4GHz Wi-Fi和藍牙共存功能(通過PTA接口實現)
• ?豐富擴展接口?：
  • 2個mikroBUS插座支持Click板擴展
  • 20針Xplained Pro(XPRO)擴展頭
  • 2個GPIO擴展頭(共38個可配置I/O)
• ?調試編程支持?：板載PICkit On-Board 4(PKOB4)調試器，支持ICSP接口
• ?多種存儲選項?：32Mb外部SPI/SQI閃存(SST26VF032B)

該開發板的系統架構采用分層設計，通過WFI32E04模塊實現無線連接功能，同時保留PIC32MZ系列MCU的全部外設功能。板載的PKOB4調試器基于ATSAME70N21B-CNT MCU，提供完整的編程和調試支持。

二、硬件模塊深度解析

2.1 電源管理系統

開發板提供靈活的電源配置選項，支持多種供電方式：

1. ?電源輸入選擇?：
   • USB Type-C接口(5V/默認)
   • 外部5V電源接口(J201，最大5.5V)
   • 通過跳線(J202)切換電源輸入源
2. ?電壓轉換電路?：
   • 3.3V LDO穩壓器(MCP1727)為主控模塊供電
   • 3.3V降壓轉換器(MIC4721)為板載電路供電
   • 多路跳線配置允許電流測量和電源路徑選擇

電源樹設計考慮了物聯網設備的低功耗需求，各電源域可獨立控制，便于功耗優化。

2.2 無線連接子系統

WFI32E04模塊是開發板的核心無線組件，關鍵特性包括：

• ?Wi-Fi功能?：
  • 2.4GHz單頻段(802.11b/g/n)
  • 支持WPA/WPA2安全協議
  • 集成U.FL天線連接器
• ?藍牙共存?：
  • 專用PTA(包流量仲裁)接口(J407)
  • 三線共存協議(PTA_BT_ACTIVE, PTA_BT_PRIO, PTA_WLAN_ACTIVE)
• ?RF性能優化?：
  • 板載2.4GHz鞭狀傾斜天線
  • 專用RF布局設計確保信號完整性

2.3 擴展接口詳解

開發板提供多種擴展選項，滿足不同應用需求：

1. ?mikroBUS接口?：
   • 2個標準mikroBUS插座(J400/J404)
   • 支持300+種MikroElektronika Click板
   • 提供SPI、I2C、UART、PWM等接口信號
2. ?XPRO擴展頭?：
   • 20針Xplained Pro兼容接口
   • 支持Microchip QT7/QT8/T9觸控?cái)U(kuò)展板
   • 提供ADC、PWM、I2C、SPI等信號
3. ?GPIO擴展頭?：
   • J401(24針)和J402(14針)兩個接口
   • 引出全部可用GPIO信號
   • 支持外設引腳選擇(PPS)功能

2.4 存儲與外設

1. ?外部閃存?：
   • 32Mb SPI/SQI閃存(SST26VF032B)
   • 通過跳線和電阻配置選擇接口模式
   • 典型讀寫速度：SPI模式50MHz，SQI模式80MHz
2. ?板載傳感器?：
   • 溫度傳感器(TC1047A)
   • 精度：±2°C(-40°C至+125°C)
   • 通過ADC接口連接(ANB0/RPB11)
3. ?用戶界面?：
   • 2個用戶可配置LED(D300/D301)
   • 2個用戶按鈕(SW300/SW302)
   • 1個復位按鈕(SW301)

三、開發環境與典型應用

3.1 軟件開發支持

開發板兼容Microchip完整的開發生態：

1. ?工具鏈?：
   • MPLAB X IDE(v6.20或更高)
   • MPLAB XC32編譯器(v4.35或更高)
   • MPLAB Harmony嵌入式軟件框架
2. ?示例代碼?：
   • 出廠演示(OOB Demo)：Wi-Fi云連接
   • Harmony代碼示例：外設驅動和中間件
   • GitHub資源庫提供完整項目示例
3. ?調試選項?：
   • 板載PKOB4調試器(USB Type-C接口)
   • 支持外部調試器(ICSP接口)
   • 實時變量監控和數據可視化

3.2 典型應用場景

1. ?物聯網終端設備?：
   • 智能家居控制器
   • 工業傳感器節點
   • 遠程監控設備
2. ?無線網關?：
   • Wi-Fi到以太網橋接
   • 協議轉換網關
   • 邊緣計算節點
3. ?人機界面?：
   • 觸控顯示屏
   • 無線控制面板
   • 交互式信息終端

四、硬件設計參考

開發板提供完整的參考設計，包括：

1. ?原理圖?：
   • 詳細的電源電路設計
   • RF布局指南
   • 信號完整性考慮
2. ?布局建議?：
   • 關鍵信號布線規則
   • 接地策略
   • 去耦電容布置
3. ?BOM清單?：
   • 全部元器件規格
   • 替代器件建議
   • 關鍵器件采購信息

五、認證與合規性

WFI32E04模塊已獲得多項認證：

1. ?FCC認證?：
   • FCC ID: 2ADHKWFI32E02
   • 符合CFR47 Part 15 Subpart C
2. ?ISED認證?：
   • IC: 20266-WFI32E02
   • 符合RSS-Gen和RSS-247
3. ?CE認證?：
   • 符合RED指令(2014/53/EU)
   • 完整DoC文件可在線獲取

使用時需注意天線安裝要求(至少8cm遠離人體)和射頻暴露限制。
