Microchip Technology PIC32 WFI32 2.0 Curiosity板 (EV67T15A) 用于評估和演示PIC32MZ2051W104132片上系統 (SoC) 和WFI32E03 Wi-Fi^?^ 模塊的功能。該板是支持使用片上微控制器單元 (MCU) 外設進行快速原型設計的開發平臺。PIC32 WFI32 2.0 curiosity板通過PICkit?板載 (PKOB3) 調試器提供集成的編程/調試功能。該板還支持各種應用，例如物聯網 (IoT) 和其他支持Wi-Fi的應用。

數據手冊：*附件：Microchip Technology PIC32 WFI32 2.0 Curiosity板用戶指南.pdf

特性

• 通過WFI32E03PC認證：
  • 安裝在WFI32E03載板上的Wi-Fi單頻帶 (2.4GHz) 模塊
• 一個mikroBUS?插座，用于擴展使用MikroElectronBee? click板的功能
• 支持多個以太網PHY子板
• 兩個用戶LED
• 1個用戶可配置開關
• 一個復位開關
• 一個GPIO擴展接頭
• 板載溫度傳感器
• 20引腳Xplained Pro (XPRO) 排針
• 32Mb外部SPI閃存
• PICkit板載3 (PKOB3) 支持
• In-Circuit Serial Programming? (ICSP?) 排針用于外部調試器、如 MPLAB^?^ ICD 5、MPLAB PICkit 4、MPLAB PICkit 5和MPLAB snap
• 安裝在WFI32E03載板上的板載32KHz二次振蕩器

框圖

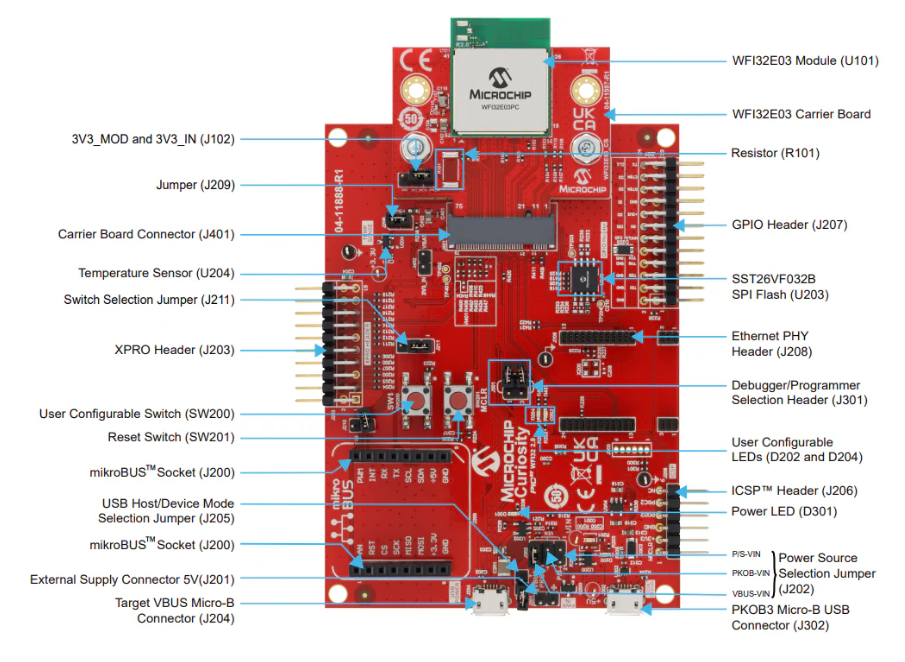

電路板概述

基于PIC32 WFI32 2.0 Curiosity Board的技術解析與開發指南?

?一、開發板核心特性與硬件架構?

PIC32 WFI32 2.0 Curiosity Board是Microchip推出的高性能開發平臺，搭載PIC32MZ2051W104132 SoC和WFI32E03 Wi-Fi模塊，支持200MHz主頻，專為IoT及Wi-Fi應用設計。其硬件亮點包括：

• ?無線通信?：集成WFI32E03PC模塊，支持2.4GHz Wi-Fi單頻段，符合FCC/CE認證。
• ?擴展接口?：提供mikroBUS?插座、XPRO擴展頭、GPIO排針，支持Click板卡和自定義外設。
• ?調試工具?：內置PKOB3調試器，支持MPLAB X IDE和外部編程器（如ICD 5/PICkit 4）。
• ?存儲與傳感器?：32Mb SPI Flash（SST26VF032B）、板載溫度傳感器（TC1047A）。

?二、關鍵硬件模塊詳解?

?1. 電源管理?

• ?多電源輸入?：支持外部5V（J201）、USB Micro-B（J204/J302）供電，通過跳線（J202）選擇電源路徑。
• ?LDO穩壓?：MCP1727提供3.3V輸出，MIC2005A開關控制電源通斷。
• ?電流測量?：通過J102跳線可測量WFI32E03模塊功耗，默認1Ω電阻（R101）實現電壓-電流轉換。

?2. 調試與編程?

• ?調試器選擇?：跳線J301切換板載PKOB3或外部調試器（如MPLAB Snap）。
• ?ICSP接口?：6針J206支持MCLR、PGD/PGC信號，兼容Microchip編程工具鏈。

?3. 通信接口?

• ?USB模式?：通過J205跳線配置Host/Device模式，支持全速/低速傳輸。

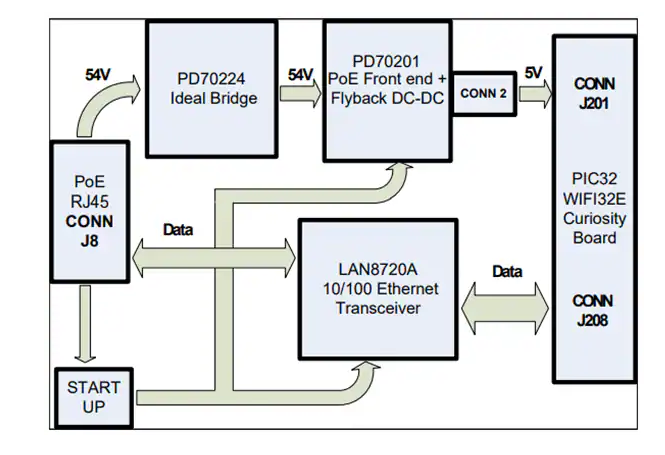

• ?以太網擴展?：J208接口可連接LAN8720A PHY子板，實現RMII協議以太網通信。
• ?SPI/I2C/UART?：mikroBUS（J200）和XPRO（J203）提供多協議外設擴展能力。

三、典型應用場景?

?1. IoT數據采集?

• 使用板載溫度傳感器（U204）和ADC通道（ANN1）監測環境數據，通過Wi-Fi上傳至云平臺。
• 結合mikroBUS擴展空氣質量傳感器（如CO2 Click板）。

?2. 工業控制?

• 通過GPIO（J207）和PWM輸出控制電機，利用Ethernet PHY實現遠程監控。
• 使用RTCC（實時時鐘）模塊實現時間觸發任務。

?四、設計注意事項?

1. ?射頻布局?：WFI32E03模塊天線區域需避免金屬遮擋，確保8cm以上人體距離（FCC要求）。
2. ?電源噪聲?：模擬電路（如溫度傳感器）需單獨濾波，推薦0.1μF去耦電容靠近電源引腳。
3. ?代碼保護?：?jiǎn)⒂肞IC32的代碼加密功能（CP位），防止固件逆向工程。
