Microchip Technology WFI32E02高引腳數 (HPC) Curiosity板 (EV89Y10A) 用于評估和演示具有高達200 MHz CPU時鐘頻率的PIC32MZ1025W104片上系統 (SoC) 和WFI32E02模塊。PIC32 WFI32 Curiosity HPC板是支持使用片上微控制器 (MCU) 外設進行快速原型設計的開發平臺。該板通過PICkit? 板載 (PKOB4) 調試器提供集成的編程/調試功能，該調試器需要一根USB Type-C? 電纜為電路板供電和編程，另一根用于USB主機/設備工作模式的Micro-B電纜。Microchip Technology PIC32 WFI32 Curiosity HPC板支持各種應用，例如物聯網 (IoT) 和其他支持Wi-Fi?的應用。

數據手冊：*附件：Microchip Technology WFI32E02高引腳數 (HPC) Curiosity板數據手冊.pdf

特性

• 經認證的WFI32E02UC Wi-Fi單頻 (2.4GHz) 模塊
• 可使用MikroElectronika click板或基于Microchip RN的附加板擴展功能的2個mikroBUS?插座
• 支持多個Microchip以太網PHY子板
• 2個用戶LED
• 2個用戶可配置開關
• 1個復位開關
• 2個GPIO擴展排針
• 基于MCP2200的板載USB轉UART串行轉換器
• 板載溫度傳感器
• 板載32KHz輔助振蕩器
• 用于連接QT7/QT8/T9 XPRO套件的20針Xplained Pro (XPRO) 接頭，可集成觸摸按鈕支持并演示觸摸特性
• 32Mb外部SPI串行閃存
• PICkit板載4 (PKOB4) 支持
• 在線串行編程? (ICSP?) 接頭，可用于外部調試器，例如MPLAB ICD 5、MPLAB PICkit 4、MPLAB PICkit 5和MPLAB Snap

正面概覽

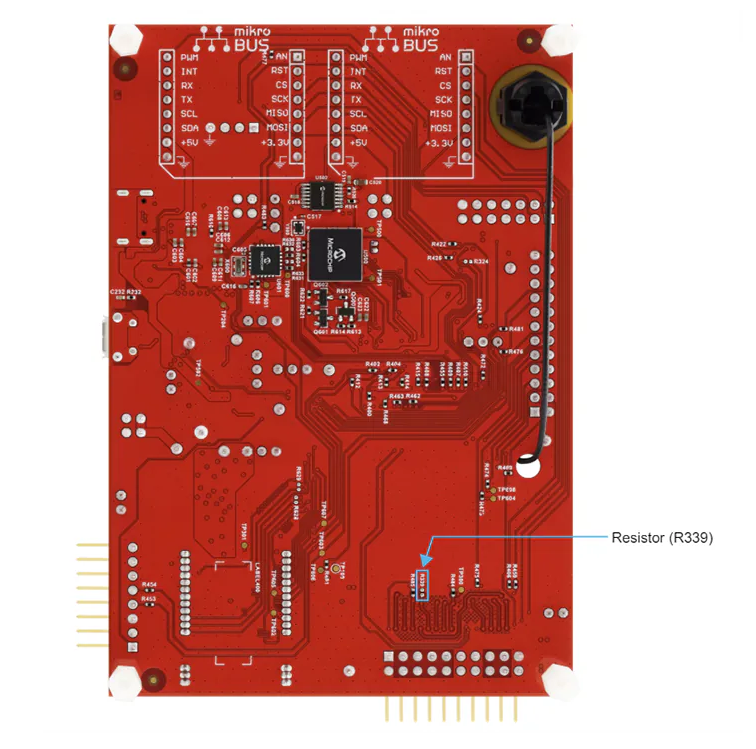

背面概覽

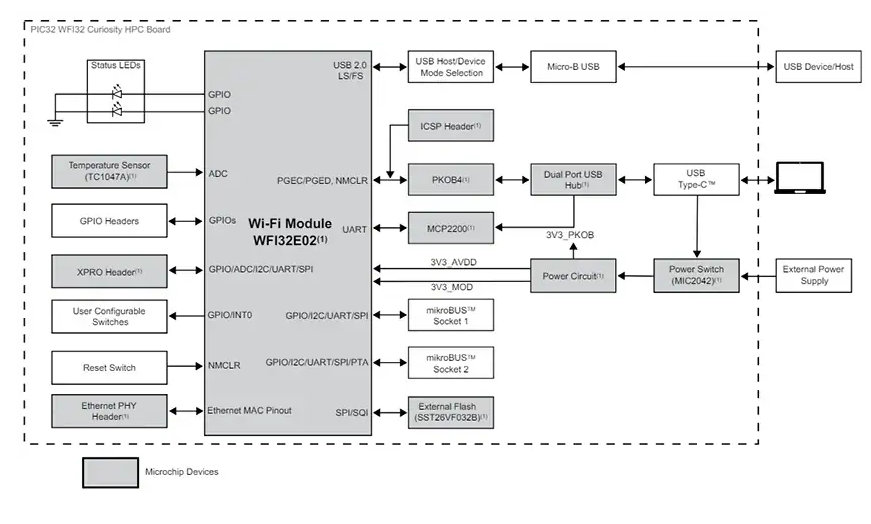

框圖

PIC32 WFI32 Curiosity HPC開發板技術解析

一、開發板概述

Microchip Technology推出的PIC32 WFI32 Curiosity高引腳數(HPC)開發板(EV89Y10A)是一款功能強大的開發平臺，專為評估PIC32MZ1025W104系統級芯片(SoC)和WFI32E02模塊而設計。該開發板支持高達200MHz的CPU時鐘頻率，集成了豐富的片上微控制器(MCU)外設，是物聯網(IoT)和Wi-Fi應用的理想開發工具。

主要特性

• ?無線連接?：集成認證的WFI32E02UC Wi-Fi單頻(2.4GHz)模塊
• ?擴展接口?：配備兩個mikroBUS?插座，可使用MikroElectronika Click板或Microchip RN系列擴展板
• ?網絡功能?：支持多種Microchip以太網PHY子板
• ?調試編程?：板載PICkit? On-Board (PKOB4)調試器，支持USB Type-C?供電和編程
• ?豐富外設?：包括用戶LED、可配置開關、溫度傳感器、32KHz次級振蕩器等
• ?存儲擴展?：32Mb外部SPI串行閃存

二、硬件架構詳解

1. 電源系統

開發板提供多種供電方式：

• 外部5V電源接口(J201)
• USB Type-C接口(J206)

電源管理系統采用多級穩壓設計：

• MCP1727 LDO穩壓器：提供3.3V模塊電源
• MIC4721降壓調節器：高效轉換為主板供電
• 精密電源監控電路確保穩定運行

?注意?：外部輸入電壓不得超過5.5V，否則可能損壞開發板。

2. 時鐘系統

開發板集成多個時鐘源：

• 32.768kHz SOSC晶體：用于RTCC實時時鐘
• 12MHz PKOB4振蕩器：用于板載ATSAME70N21B-CNT MCU
• 24MHz USB Hub振蕩器
• 可選50MHz以太網振蕩器(默認未安裝)

3. 核心功能模塊

3.1 WFI32E02UC模塊

作為開發板的核心，該模塊提供：

• 高性能PIC32MZ W1 MCU內核
• 集成Wi-Fi連接功能
• 硬件安全加速器
• 豐富的外設接口

3.2 調試接口

• ICSP頭(J413)：支持外部調試器如MPLAB ICD 5、PICkit 4/5和Snap
• PKOB4調試器：通過USB Type-C接口提供編程和調試功能

3.3 擴展接口

• ? GPIO頭(J401/J402) ?：提供對WFI32E02模塊GPIO的訪問
• ? XPRO頭(J412) ?：支持連接Microchip QT7/QT8/T9 XPRO套件
• ? mikroBUS插座(J400/J404) ?：支持Click板和RN擴展板
• ? 以太網PHY頭(J405/J406) ?：可連接LAN8720A PHY子板等

三、開發環境與軟件支持

1. 開發工具要求

• ?硬件?：PIC32 WFI32 Curiosity HPC開發板套件、Micro-A轉Micro-B USB線纜
• ?調試器?：MPLAB Snap、PICkit 4/5或ICD 5
• ?軟件?：
  • MPLAB X IDE(版本6.0或更高)
  • MPLAB XC32編譯器(版本4.00或更高)
  • 開箱即用(OOB)演示程序

2. 參考文檔

• PIC32MZ W1 MCU和WFI32模塊數據手冊(DS70005425)
• MPLAB XC32 C/C++編譯器用戶指南(DS50001686)
• MPLAB X IDE用戶指南(DS50002027)
• mikroBUS規范(www.mikroe.com/mikrobus)

四、典型應用場景

1. 物聯網設備開發

憑借集成的Wi-Fi模塊和豐富的外設接口，該開發板非常適合：

• 智能家居設備
• 工業物聯網終端
• 無線傳感器節點

2. 網絡連接應用

• 以太網通信(需搭配PHY子板)
• Wi-Fi網絡連接
• 云端數據交互

3. 快速原型開發

• 通過mikroBUS插座快速添加功能模塊
• 利用GPIO頭進行自定義硬件連接
• 支持多種Microchip擴展板

五、開箱演示(OOB Demo)

開發板預裝了Out of Box演示程序，可實現：

• 云端連接功能
• 基于Web的板載控制界面
• 快速評估開發板功能

演示程序和文檔可從Microchip的GitHub倉庫獲?。簑ww.github.com/MicrochipTech/PIC32MZW1_FF_Curiosity_OOB

六、總結

PIC32 WFI32 Curiosity HPC開發板是一款功能全面的開發平臺，特別適合需要Wi-Fi連接的嵌入式應用開發。其特點包括：

1. 高性能PIC32MZ W1內核與Wi-Fi模塊的完美結合
2. 豐富的擴展接口和調試功能
3. 完善的軟件支持和開發工具鏈
4. 符合多項國際認證標準
