Microchip Technology MIC4607A三相MOSFET 驅動器為1nF容性負載提供快速 (35ns) 傳播延遲時間和20ns上升/下降時間。MIC4607A TTL輸入可以是獨立的高側和低側信號，也可以是內部生成高低驅動的單路PWM輸入。高側和低側輸出可確保在任一模式下不會重疊。MIC4607A具有過流保護（帶消隱時間插入）和高壓內部二極管（為高側柵極驅動自舉電容器充電）。高速、低功耗電平轉換器為高側輸出提供干凈的電平轉換。MIC4607A的堅固工作特性使其輸出不受電池故障、低于地線的HS振鈴或高速電壓轉換時HS回轉的影響。低側和高側驅動器均提供欠壓保護。

數據手冊：*附件：Microchip Technology MIC4607A三相MOSFET驅動器數據手冊.pdf

Microchip MIC4607A采用28引腳4mm x 5mm VQFN封裝，帶可濕性側翼，濕度靈敏性等級為1級。該設備的工作結溫范圍為-40°C至+125°C。

特性

柵極驅動電源電壓高達16V
增強過流保護，增加消隱時間
驅動高側和低側N溝道MOSFET，具有獨立輸入或單PWM信號
TTL輸入閾值
片上引導程序二極管
35ns 快速傳播時間
直通保護
驅動1000 pF的負載，上升和下降時間為20 ns
低功耗
電源欠壓保護
-40 °C至+125 °C結溫范圍
符合AEC-Q100和AEC-Q006標準

典型應用電路

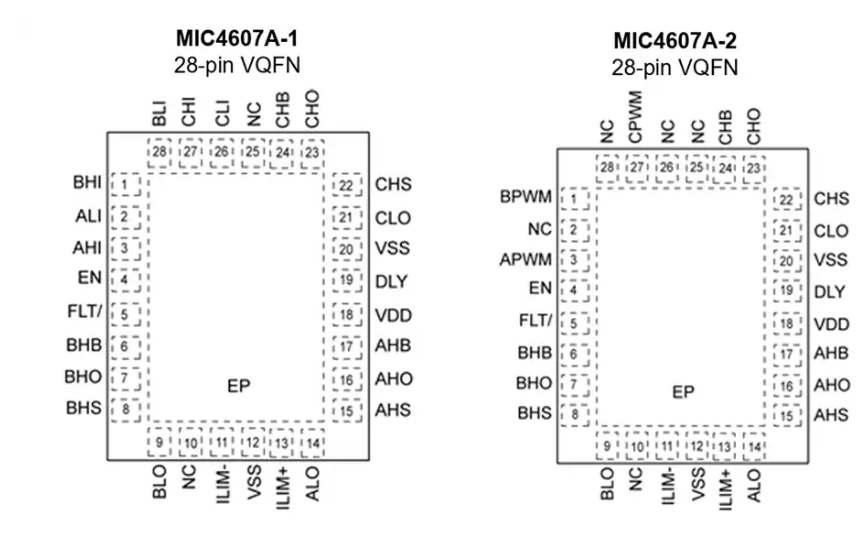

封裝類型

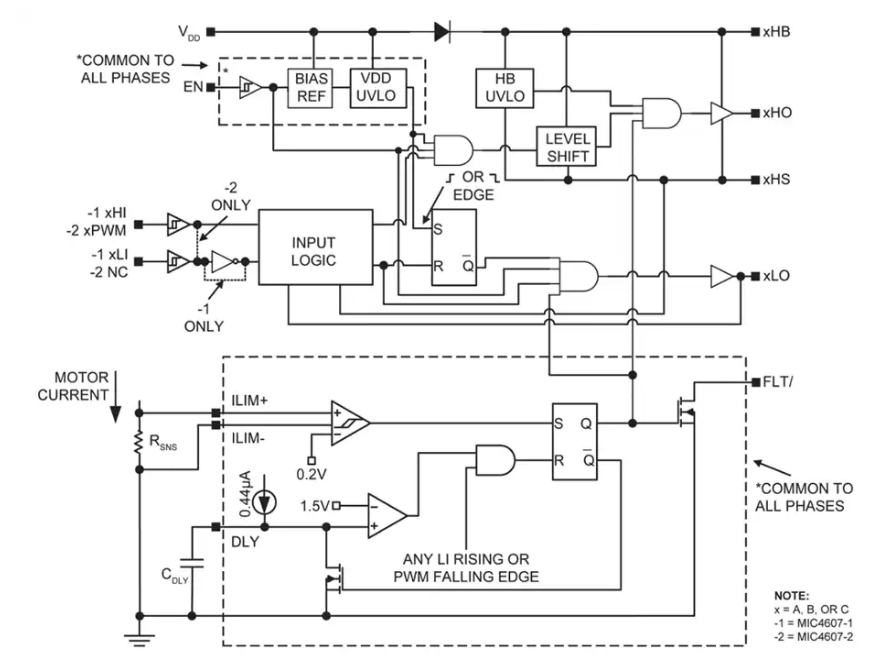

功能圖

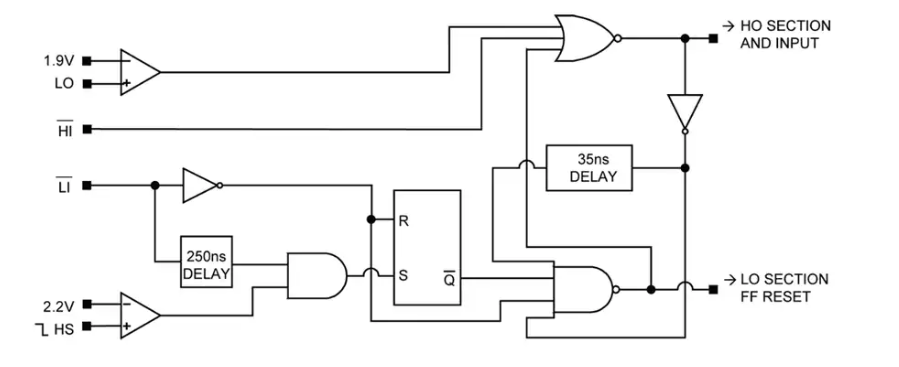

輸入邏輯模塊

?MIC4607A三相MOSFET驅動器技術解析與應用指南?

?一、產品概述?

MIC4607A是Microchip Technology推出的一款85V三相MOSFET驅動器，專為三相橋式拓撲設計，集成自適應死區時間控制、防直通保護和過流保護功能。其核心特性包括：

?高壓支持?：85V耐壓，適用于工業電機驅動、汽車BLDC電機等高壓場景。
?高速驅動?：35ns傳播延遲，20ns上升/下降時間（驅動1nF負載），支持高頻開關應用。
?靈活輸入?：提供兩種版本（MIC4607A-1獨立TTL輸入，MIC4607A-2單PWM輸入），適配不同控制邏輯。
?保護機制?：過流保護（帶消隱時間）、欠壓鎖定（UVLO）、溫度范圍-40°C至+125°C，符合AEC-Q100車規認證。

?二、關鍵功能解析?

?自適應死區時間控制?
- 通過監測開關節點電壓（xHS）和柵極驅動輸出（xHO/xLO），動態調整高低側MOSFET的導通間隔，避免直通電流。典型死區時間<20ns（見圖4-1時序圖）。
- 支持非重疊（MIC4607A-1）和重疊輸入模式（MIC4607A-2），適應不同PWM策略。
? 過流保護（OCP） ?
- 外部電流檢測電阻（連接ILIM+/ILIM-引腳）觸發保護，閾值典型值175-225mV。
- 故障時鎖定輸出，并通過FLT/引腳輸出低電平，延遲時間由外部CDLY電容設定（計算公式：tDLY = CDLY × VDLY+/IDLY）。
?自舉電路設計?
- 內置高壓二極管（VDD至xHB），簡化外部自舉電容（CB）充電路徑。推薦CB≥0.1μF（X5R/X7R材質），電壓需滿足VIN + VDD。

?三、典型應用電路?

? 1. 三相電機驅動（圖7-1） ?

?拓撲結構?：6個N溝道MOSFET組成三相逆變橋，驅動BLDC電機。
?關鍵設計?：
- 自舉電容CB（如1μF/25V）靠近xHB/xHS引腳，降低環路電感。
- HS引腳串聯3Ω電阻+二極管（如1N4148）抑制負壓振鈴。
- 電流檢測電阻（Rsense）布局需避免噪聲干擾。

? 2. 工業逆變器（圖7-4） ?

支持能量回饋模式，適用于光伏逆變器或電池充電場景。
柵極電阻（RG）選擇需平衡開關速度與EMI，典型值2-10Ω。

?四、設計注意事項?

?熱管理?
- 總功耗計算：Ptotal = Pdriver（柵極驅動損耗）+ Pbootstrap（自舉二極管損耗）+ Pquiescent（靜態功耗）。
- 示例：驅動Qg=30nC的MOSFET，VDD=12V，fSW=20kHz時，單路驅動損耗約7.2mW。
?PCB布局優化?
- 高低側驅動回路需最短化，優先使用地平面。
- 自舉電容（CB）與xHB/xHS引腳距離<5mm，避免長走線引入寄生電感。
?故障調試?
- FLT/引腳無響應時，檢查ILIM+/-是否短路至VSS（禁用OCP時需短接）。
- 輸出異常振鈴可通過增加柵極電阻或優化HS鉗位電路解決。
