MSPM0G310x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MCU 系列的一部分，該系列基于增強型 Arm Cortex-M0+ 32 位核心平臺，工作頻率高達 80MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，工作電壓范圍為 1.62 V 至 3.6 V。
*附件：mspm0g3105.pdf

MSPM0G310x 器件提供高達 128KB 的嵌入式閃存程序存儲器，內置糾錯碼 （ECC），以及高達 32KB 的 SRAM，具有硬件奇偶校驗選項。這些器件還集成了一個存儲器保護單元、7通道DMA和各種高性能模擬外設，例如兩個12位4 Msps ADC、可配置的內部共享基準電壓源和一個通用放大器。這些器件還提供智能數字外設，例如兩個 16 位高級控制定時器、五個通用定時器（其中一個用于 QEI 接口的 16 位通用定時器、兩個用于待機模式的 16 位通用定時器和一個 32 位通用定時器）、兩個窗口看門狗定時器和一個帶警報和日歷模式的 RTC。這些器件提供數據完整性和加密外設（CRC、TRNG、AES）和增強的通信接口（四個 UART、兩個 I2C、兩個 SPI、CAN 2.0/FD）。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。MSPM0 MCU 平臺將 Arm Cortex-M0+ 平臺與整體超低功耗系統架構相結合，使系統設計人員能夠在降低能耗的同時提高性能。

特性

• 核心
  • Arm 32 位 Cortex-M0+ CPU，帶內存保護單元，頻率高達 80 MHz
• 作特性
  • 擴展溫度：–40°C 至 125°C
  • 寬電源電壓范圍：1.62 V 至 3.6 V
• 記憶
  • 高達 128KB 的閃存，內置糾錯碼 （ECC）
  • 高達 32KB 的 SRAM，具有硬件奇偶校驗
• 高性能模擬外設
  • 兩個同步采樣 12 位 4 Msps 模數轉換器 （ADC），具有多達 11 個外部通道
    • 14 位有效分辨率，250 ksps，硬件平均
  • 一個通用放大器 （GPAMP）
  • 可配置的1.4V或2.5V內部共享基準電壓源（VREF）
  • 集成溫度傳感器
  • 集成供應監視器
• 優化的低功耗模式
  • 運行：96 μA/MHz （CoreMark）
  • 睡眠：4 MHz 時為 467 μA
  • STOP：32 kHz 時為 46 μA
  • 待機：1.5 μA，帶 RTC 和 SRAM 保持
  • 關斷：80 nA，具有IO喚醒功能
• 智能數字外設
  • 7通道DMA控制器
  • 兩個 16 位高級控制定時器支持死區插入和故障處理
  • 七個定時器，支持多達 22 個 PWM 通道
    • 一個 16 位通用定時器
    • 一個 16 位通用定時器支持 QEI
    • 兩個 16 位通用定時器支持在待機模式下的低功耗作
    • 一個 32 位通用定時器
    • 兩個帶死區的 16 位高級定時器
  • 兩個窗口看門狗定時器
  • 帶鬧鐘和日歷模式的 RTC
• 增強的通信接口
  • 四個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，三個支持待機模式下的低功耗作
  • 兩個 I 2C 接口，支持高達 FM+ （1 Mbit/s）、SMBus、PMBus 和 STOP 模式喚醒
  • 兩個 SPI，一個 SPI 支持高達 32 Mbits/s 的速度
  • 一個控制器局域網 （CAN） 接口支持 CAN 2.0 A 或 B 和 CAN-FD
• 時鐘系統
  • 內部 4 至 32 MHz 振蕩器，在整個溫度范圍內具有高達 ±3% 的精度 （SYSOSC）
  • 鎖相環 （PLL），頻率高達 80 MHz
  • 內部 32kHz 振蕩器 （LFOSC）
  • 外部 4 至 48 MHz 晶體振蕩器 （HFXT）
  • 外部32kHz晶體振蕩器（LFXT）
  • 外部時鐘輸入
• 數據完整性和加密
  • 循環冗余檢查器（CRC-16、CRC-32）
  • 真隨機數生成器 （TRNG）
  • 使用 128 或 256 位密鑰進行 AES 加密
• 靈活的 I/O 功能
  • 多達 28 個 GPIO
    • 兩個 5V 容差 IO
    • 兩個具有 20 mA 驅動強度的高驅動 IO
• 開發支持
  • 2引腳串行線調試（SWD）
• 選擇方案
  • 32 引腳 VQFN
  • 28 引腳 VSSOP
  • 20引腳VSSOP
• 家庭成員（另請參閱設備比較）
  • MSPM0G3105：32KB 閃存，16KB RAM
  • MSPM0G3106：64KB 閃存，32KB RAM
  • MSPM0G3107：128KB 閃存，32KB RAM
• 開發套件和軟件（另請參閱工具和軟件）
  • LP-MSPM0G3507 LaunchPad? 開發套件
  • MSP 軟件開發套件 （SDK）

參數

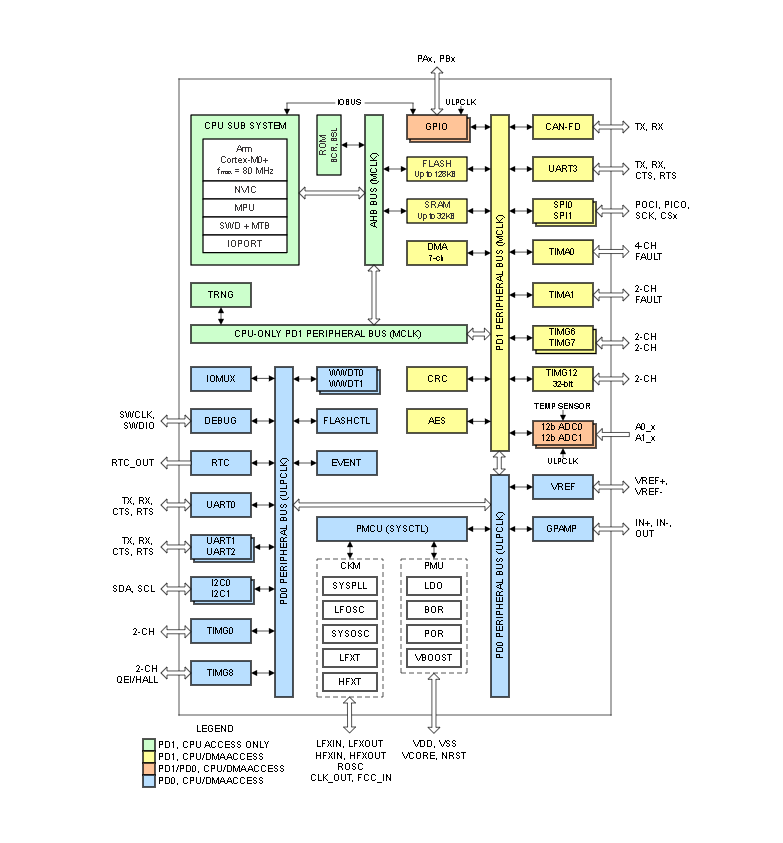

方框圖

?1. 核心特性?

• ?CPU架構?：基于Arm? Cortex?-M0+ 32位內核，主頻高達80 MHz，集成內存保護單元（MPU）。
• ?工作條件?：支持?jǐn)U展溫度范圍（-40°C至125°C），寬電壓供電（1.62V至3.6V）。
• ?存儲資源?：
  • 最大128KB閃存（帶ECC糾錯）
  • 最大32KB SRAM（帶硬件奇偶校驗）
• ?高性能模擬外設?：
  • 雙通道12位ADC（4 Msps，11個外部通道）
  • 通用放大器（GPAMP）
  • 可配置內部電壓基準（1.4V/2.5V）
  • 集成溫度傳感器和電源監控模塊

?2. 低功耗設計?

• ?運行模式?：96 μA/MHz（CoreMark基準）
• ?待機模式?：低至1.5 μA（RTC和SRAM保持）
• ?關斷模式?：80 nA（支持IO喚醒）

?3. 數字外設與通信接口?

• ?定時器?：7個定時器支持22路PWM，包括高級控制定時器（帶死區插入和故障處理）。
• ?通信接口?：
  • 4個UART（支持LIN/IrDA/DALI等協議）
  • 2個I2C（支持FM+ 1 Mbit/s）
  • 2個SPI（最高32 Mbit/s）
  • 1個CAN-FD接口（兼容CAN 2.0 A/B）

?4. 時鐘系統?

• 內部振蕩器（4-32 MHz）和PLL（最高80 MHz）
• 支持外部晶體振蕩器（4-48 MHz）和低頻時鐘（32 kHz）

?5. 安全與加密?

• AES加密（128/256位密鑰）
• 真隨機數生成器（TRNG）
• CRC校驗?zāi)K（CRC-16/32）

?6. 封裝與開發支持?

• ?封裝選項?：32引腳VQFN、28/20引腳VSSOP
• ?開發工具?：
  • LP-MSPM0G3507開發套件
  • MSP軟件開發生態（SDK）

?7. 典型應用領域?

• 電機控制、家電、工業自動化
• 醫療設備、智能電表、通信模塊
• 電網基礎設施、不間斷電源（UPS）

?文檔補充說明?

• 包含完整引腳配置、電氣特性及時序參數（如ADC采樣時間、SPI通信速率等）。
• 提供低功耗模式切換流程和喚醒時間指標（如STANDBY至RUN模式僅需15.2 μs）。
