MSPM0L130x 微控制器 （MCU） 是 MSP 高度集成、超低功耗 32 位 MSPM0 MCU 系列的一部分，該系列基于增強型 Arm Cortex-M0+ 核心平臺，工作頻率高達 32MHz。這些成本優化的 MCU 提供高性能模擬外設集成，支持 -40°C 至 125°C 的擴展溫度范圍，工作電壓范圍為 1.62 V 至 3.6 V。
*附件：mspm0l1305-q1.pdf

MSPM0L130x 器件提供高達 64KB 的嵌入式閃存和高達 4KB 的 SRAM。這些 MCU 集成了一個高速片上振蕩器，精度高達 ±1.2%，無需外部晶體。其他功能包括一個 3 通道 DMA、16 位和 32 位 CRC 加速器，以及各種高性能模擬外設，例如一個具有可配置內部基準電壓源的 12 位 1.68 MSPS ADC、一個帶內置基準電壓源 DAC 的高速比較器、兩個具有可編程增益的零漂移零交叉運算放大器、一個通用放大器和一個片內溫度傳感器。這些器件還提供智能數字外設，例如四個 16 位通用定時器、一個窗口看門狗定時器，以及各種通信外設，包括兩個 UART、一個 SPI 和兩個 I2C。這些通信外設提供對 LIN、IrDA、DALI、Manchester、Smart Card、SMBus 和 PMBus 的協議支持。

TI MSPM0 系列低功耗 MCU 由具有不同程度模擬和數字集成的器件組成，使客戶能夠找到滿足其項目需求的 MCU。該架構與廣泛的低功耗模式相結合，經過優化，可在便攜式測量應用中實現更長的電池壽命。

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 溫度等級 1：–40°C 至 +125°C，TA
• 功能安全質量管理
  • 可用于功能安全系統設計的文檔
• 核心
  • Arm 32 位 Cortex-M0+ CPU，頻率高達 32 MHz
• 作特性
  • 寬電源電壓范圍：1.62 V 至 3.6 V
• 記憶
  • 高達 64KB 的閃存
  • 高達 4KB 的 SRAM
• 高性能模擬外設
  • 一個 12 位 1.68 Msps 模數轉換器 （ADC），總共多達 10 個外部通道
  • 可配置的1.4V或2.5V內部ADC基準電壓源（VREF）
  • 兩個零漂移、零交叉斬波運算放大器 （OPA）
    • 0.5μV/°C 漂移，帶斬波
    • 集成可編程增益級 （1-32x）
  • 一個通用放大器 （GPAMP）
  • 一個高速比較器（COMP），帶8位基準DAC
    • 32 ns 傳播延遲
    • 低至<1μA的低功耗模式
  • ADC、OPA、COMP 和 DAC 之間的可編程模擬連接
  • 集成溫度傳感器
• 優化的低功耗模式
  • 運行：71 μA/MHz （CoreMark）
  • STOP：4 MHz 時為 151 μA，32 kHz 時為 44 μA
  • 待機：1.0 μA，運行 32 kHz 16 位定時器，完全保留 SRAM/寄存器，32MHz 時鐘喚醒，時間為 3.2μs
  • 關斷：61 nA，具有IO喚醒功能
• 智能數字外設
  • 3 通道 DMA 控制器
  • 3 通道事件結構信令系統
  • 四個 16 位通用定時器，每個定時器有兩個捕獲/比較寄存器，支持在待機模式下進行低功耗作，總共支持 8 個 PWM 通道
  • 窗口看門狗定時器
• 增強的通信接口
  • 兩個UART接口;一個支持 LIN、IrDA、DALI、智能卡、曼徹斯特，兩者都支持待機低功耗作
  • 兩個 I2C 接口;一個支持 FM+ （1 Mbit/s），均支持 SMBus、PMBus 和 STOP 喚醒
  • 一個 SPI 支持高達 16 Mbit/s
• 時鐘系統
  • 內部 4 至 32 MHz 振蕩器，精度為 ±1.2% （SYSOSC）
  • 內部 32kHz 低頻振蕩器，精度為 ±3% （LFOSC）
• 數據完整性
  • 循環冗余檢查器（CRC-16 或 CRC-32）
• 靈活的 I/O 功能
  • 多達 28 個 GPIO
  • 兩個具有故障安全保護的 5V 容差漏極開路 IO
• 開發支持
  • 2引腳串行線調試（SWD）

參數

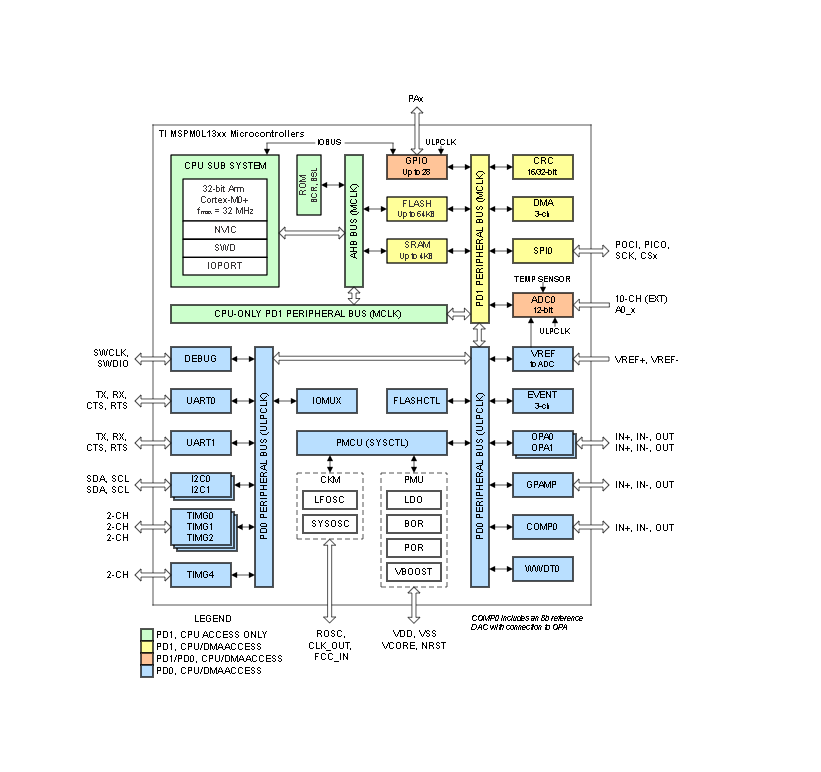

方框圖

?1. 核心特性?

• ?汽車級認證?
  • AEC-Q100 Grade 1（-40°C至125°C）
  • 功能安全文檔支持（ISO 26262）
• ?處理器架構?
  • Arm? Cortex?-M0+ 32位內核，主頻32 MHz
• ?工作條件?
  • 寬電壓供電：1.62V至3.6V
• ?存儲資源?
  • 最大64KB閃存（支持ECC糾錯）
  • 最大4KB SRAM

?2. 高性能模擬外設?

• ?ADC模塊?
  • 12位分辨率，1.68 MSPS采樣率，支持10個外部通道
  • 可配置內部電壓基準（1.4V/2.5V）
• ? 運算放大器（OPA） ?
  • 2個零漂移、零交越斬波運放（0.5 μV/°C漂移）
  • 集成可編程增益（1-32倍）
• ? 比較器（COMP） ?
  • 高速響應（32 ns傳播延遲），內置8位參考DAC

?3. 低功耗設計?

• ?運行模式?：71 μA/MHz（CoreMark基準）
• ?待機模式?：1.0 μA（RTC和SRAM保持）
• ?關斷模式?：61 nA（支持GPIO喚醒）

?4. 通信接口?

• ?UART?：2個，支持LIN/IrDA/DALI協議
• ?I2C?：2個，支持FM+（1 Mbit/s）和SMBus/PMBus
• ?SPI?：1個，最高16 Mbit/s

?5. 時鐘系統?

• 內部4-32 MHz振蕩器（±1.2%精度）
• 內部32 kHz低頻振蕩器（±3%精度）

?6. 安全與數據完整性?

• CRC校驗?zāi)K（CRC-16/32）
• 真隨機數生成器（TRNG）
• 系統級ESD保護要求

?7. 封裝與開發支持?

• ?封裝選項?：
  • 32引腳VQFN、28/20引腳VSSOP等
• ?開發工具?：
  • LP-MSPM0L1306 LaunchPad?開發套件
  • MSP Software Development Kit（SDK）

?8. 典型應用場景?

• 汽車車身電子（照明、門把手模塊）
• 電機控制（轉向系統、DC-AC逆變器）
• 車載網關與座椅舒適模塊

?9. 關鍵參數補充?

• ?ADC線性度?：±2.0 LSB（INL，12位模式）
• ?溫度傳感器?：-1.75 mV/℃典型漂移
• ?VREF基準?：1.4V/2.5V可選，±1.5%精度
