電容式觸摸

電容式觸摸廣泛應用在傳統的家用電器、樓宇的智能鎖、工業面板以及新興的物聯網、人工智能及電動汽車等領域。瑞薩電子在電容式觸摸技術積累豐富經驗和獨特技術，已形成豐富的電容觸摸產品陣容。

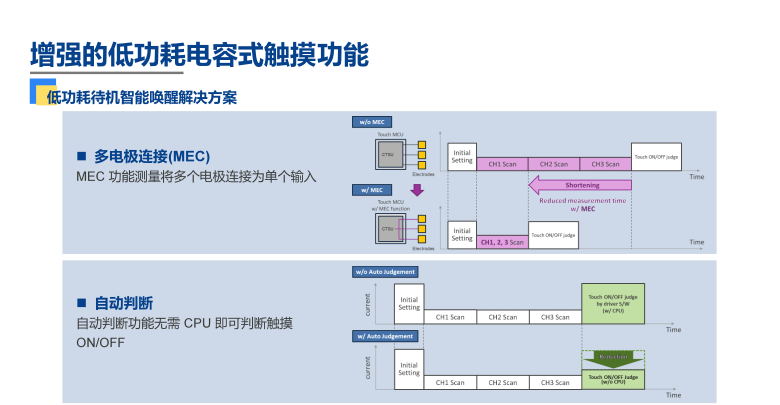

瑞薩將超低功耗RA0 MCU與電容觸摸技術相結合，RA0系列首款配備電容式觸摸功能的產品量產上市，專為入門電容觸控應用開發。此款產品采用 ArmCortex-M23內核，支持高達64KB的代碼閃存、16KB SRAM內存、1.6V至5.5V的寬工作電壓范圍以及-40°C至125°C的寬工作溫度范圍，具有低功耗特性和經過優化的外設，可降低BOM成本并簡化設計流程。RA0A1采用新一代電容觸控技術，高達24通道的電容式觸摸功能，具有智能喚醒觸摸功能，采用多電極連接（MEC）方式，支持低功耗待機，可降低高達90%的電流消耗。

因此RA0L1系列非常適合低功耗，低成本的電容觸摸應用場景，如消費電子產品、小家電系統控制、工業系統控制和樓宇自動化等。

01RA0L1主要優勢

02RA產品陣容及RA0L1定位

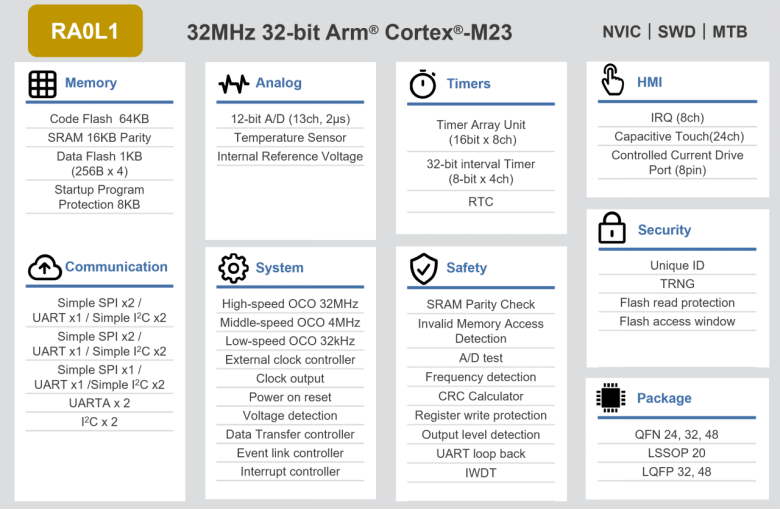

03RA0L1框圖

04主要特征

32 MHz Arm Cortex-M23內核

高達64KB閃存和16KB SRAM

1KB數據閃存（100,000次編程/擦除（P/E）循環）

20引腳至48引腳封裝選項

-40至125°C的寬工作溫度范圍

1.6V至5.5V的寬電壓范圍

+-1%高精度、高速片上振蕩器

高達24通道的電容式觸摸功能

可控電流驅動端口

05主要應用

典型應用：

電容式觸摸遙控器

06RA0L1開發生態系統

RA0L1 FPB快速原型開發板：

RA0L1快速原型開發板搭載RA0L1 MCU，是專門用于RA0L1 MCU各種應用原型開發的評估板。它具有內置的SEGGER J-Link仿真器電路，無需額外工具即可對程序進行燒寫/調試。此外，配備Arduino Uno和Pmod接口，并可通過通孔連接微控制器的所有引腳，具有很高的可擴展性。通過兩個電容式觸摸按鈕，您還可以開發基礎電容式觸摸功能的應用程序。

RA0L1電容式觸摸評估系統：

RA0L1電容式觸摸評估系統（RSSK-RA0L1）能夠輕松評估瑞薩電子提供的觸摸解決方案。使用套件中的電路板和軟件即刻開始評估，開箱即用。RSSK-RA0L1內置SEGGER J-Link仿真器電路，因此無需額外工具即可編寫/調試程序。

07RA0L1產品封裝陣容
