石墨烯因其高載流子遷移率（~200,000 cm2/V·s）、低方阻和高透光性（~97.7% ），在電子應用領域備受關注。然而，單層石墨烯的電學性能受限于表面摻雜效應（如PMMA殘留或環境吸附物引起的p型摻雜）和襯底散射效應。多層石墨烯（MLG）通過增加層數可提升機械穩定性和電學性能，但其層間界面性質（如載流子密度、遷移率分布）顯著影響整體性能。傳統理論認為，MLG的方阻（R?）與層數（N）成反比，但實際中由于層間電學性質不均勻，該關系可能偏離理論預測。本研究通過調控層間摻雜狀態結合ECOPIA霍爾效應測試儀精確測量電學參數，揭示了界面工程對MLG電學性能的調控機制。

石墨烯樣品的制備與表征

/Xfilm

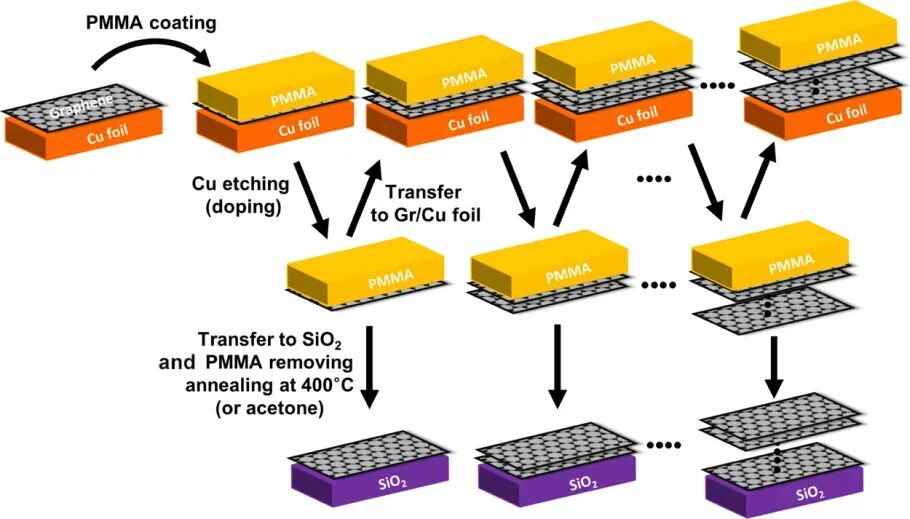

樣品制備 兩種多層石墨烯樣品的制備:(a)層間未摻雜石墨烯(u-MLG);(b)層間摻雜石墨烯(d-MLG)

• 單層石墨烯生長：通過CVD在Cu箔上生長部分覆蓋（20%-84%）和完全覆蓋（30分鐘+1 sccm甲烷）單層石墨烯（SLG）。
• 多層石墨烯轉移：采用逐層轉移法，通過聚甲基丙烯酸甲酯PMMA輔助轉移和銅蝕刻實現u-MLG（無摻雜）和d-MLG（苯并咪唑摻雜）的制備。u-MLG通過400°C退火去除PMMA，d-MLG則用丙酮去除。

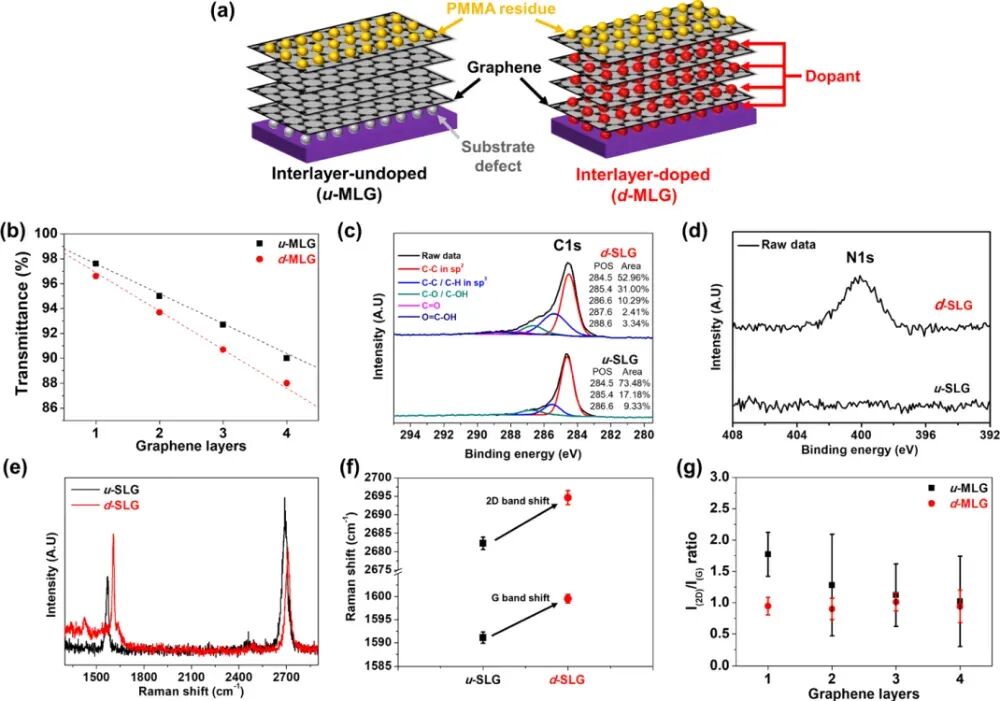

表征技術 (a)u-MLG與d-MLG的結構示意圖多層石墨烯的光透過率隨層數變化曲線 XPS光譜C 1s峰 XPS光譜N 1s峰拉曼光譜摻雜后G峰和2D峰的藍移2D峰與G峰強度比（I??/I_G）隨層數變化曲線

• 電學性能：范德堡結構（9×9 mm2）測試方阻（R?）、霍爾遷移率（μ）和載流子面密度（n?）。
• 光譜表征：拉曼光譜（532 nm激光）分析缺陷（D峰）、晶體質量（G峰）和層數效應（2D峰）；XPS檢測摻雜狀態（C 1s、N 1s峰）。
• 光學性質：石英襯底上測試550 nm光透過率。

界面效應對電學性能的影響

/Xfilm

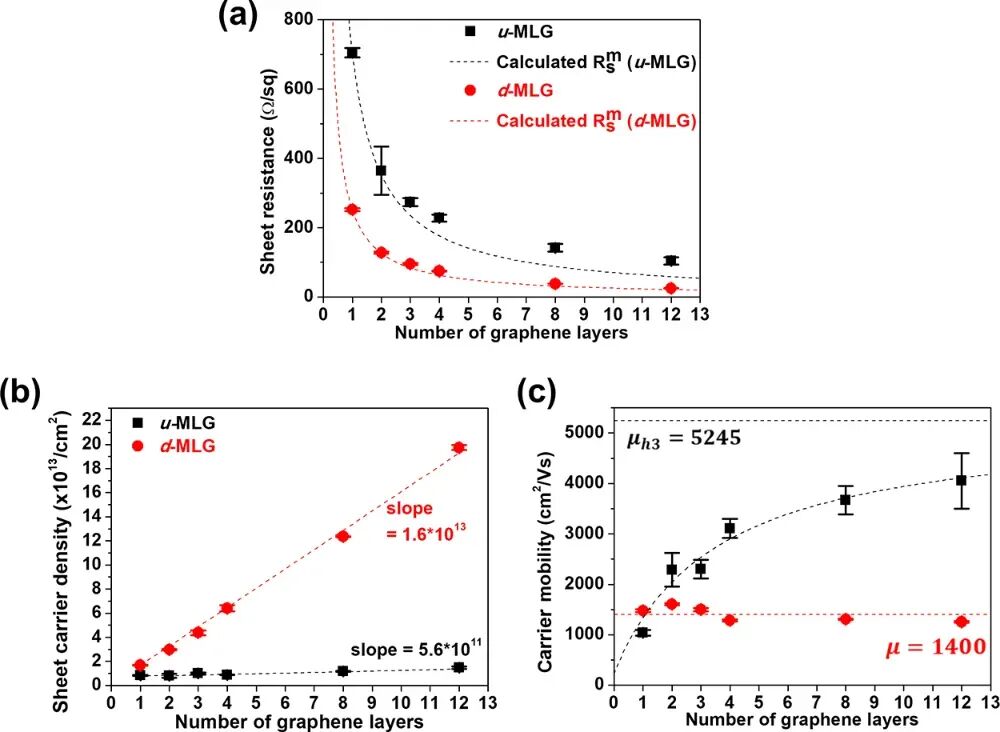

u-MLG與d-MLG的電學性能：(a) 方阻；(b) 載流子面密度；(c) 遷移率

• 方阻的層數依賴性

u-MLG與d-MLG的方阻R?均隨層數增加而降低，但d-MLG下降更顯著（280→25 Ω/sq vs 705→104 Ω/sq）。 d-MLG的實驗方阻R?與理論預測（R?= R?,singleLayer / N）吻合，表明層間電學性質均勻；而u-MLG的實測R?高于理論值，暗示層間性質差異。

• 遷移率與載流子密度的差異機制

d-MLG：n?隨層數線性增加（斜率1.6×1013 cm?2/層），μ恒定（~1400 cm2/V·s），符合常規導電理論。 u-MLG：n?幾乎恒定（~1×1013 cm?2），μ隨層數增加（1040→4000 cm2/V·s）。內層石墨烯因低n?和高μ，減少了雜質與襯底散射，提升了整體遷移率。

• 異質結霍爾效應模型驗證

通過異質結模型擬合，u-MLG的內層載流子密度（p?=5.6×1011 cm?2）和遷移率（μ??=5245 cm2/V·s）被提取，證實內層高μ特性。

表面摻雜與導電通道調控

/Xfilm

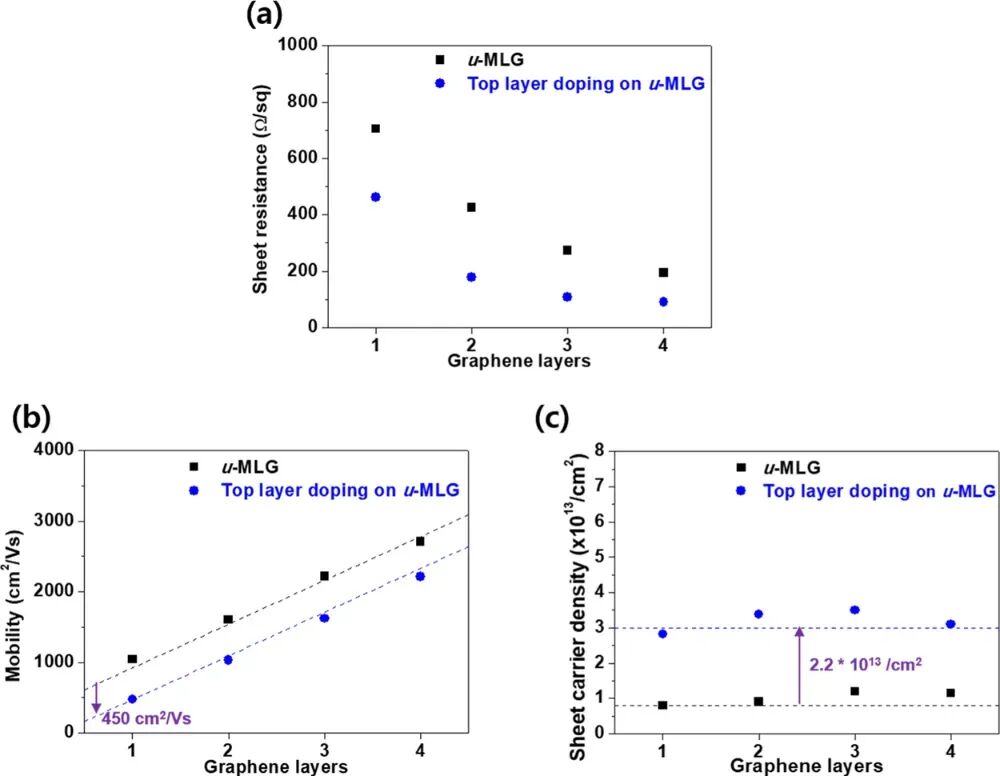

u-MLG及其頂層摻雜后的電學性能：(a)方阻;(b)遷移率;(c)載流子密度

• 頂層摻雜的調控作用

u-MLG頂層滴涂苯并咪唑后，n?統一提升至3.0×1013 cm?2，μ下降約450 cm2/V·s（因頂層摻雜導致散射增加）。 此策略實現了載流子密度與遷移率的解耦控制，適用于優化透明電極性能。

• 混合導電通道設計

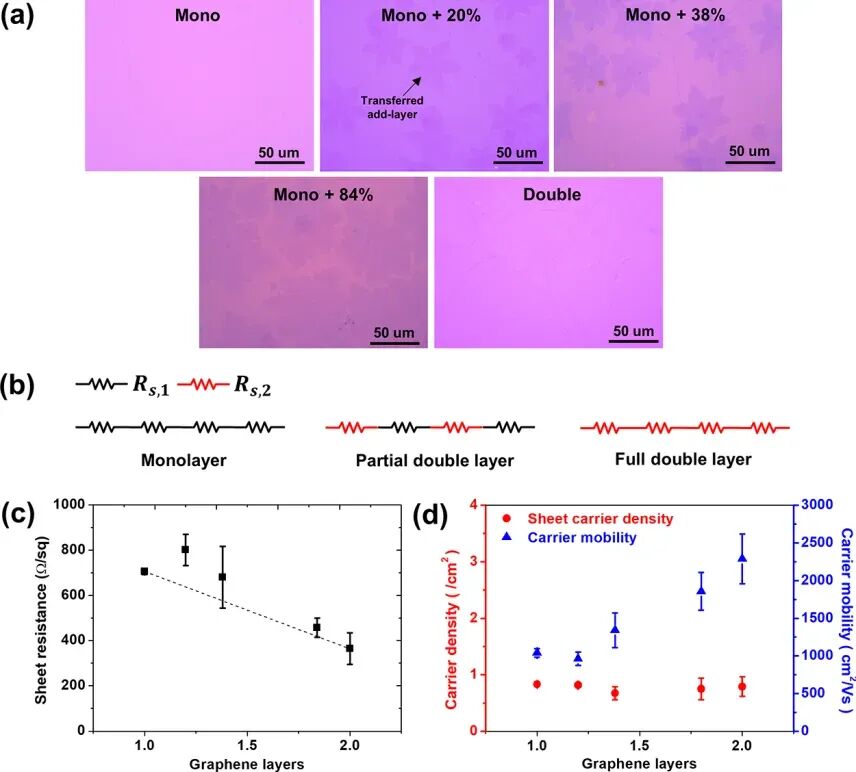

(a) 不同附加層覆蓋度的石墨烯轉移至SiO?/Si表面的光學顯微鏡圖像 單層至雙層石墨烯的電阻模型 混合導電通道樣品的方阻隨雙層占比變化曲線 對應的載流子密度（紅）與遷移率（藍）變化

通過堆疊不同覆蓋度的u-MLG（如20%覆蓋第二層），構建串聯-并聯混合導電通道。雙層層占比增加時，R?從705降至364 Ω/sq，n?保持恒定，μ顯著提升。該設計通過優化層間耦合，進一步提升電學性能。本研究表明，多層石墨烯的電學性能可通過界面工程精準調控：層間摻雜（d-MLG）通過提升載流子密度降低方阻，適用于高導電性需求場景。無摻雜多層堆疊（u-MLG）依賴內層的高遷移率特性，需優化表面清潔度以減少散射。表面摻雜與混合導電通道策略可實現載流子密度與遷移率的獨立調控，為高性能透明電極和電子器件提供了設計依據。

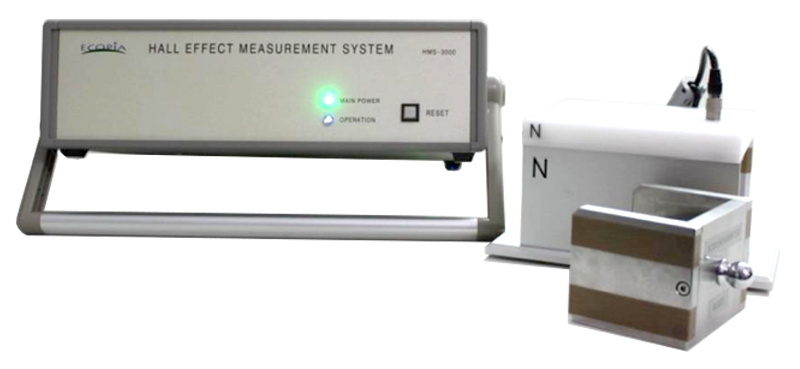

ECOPIA霍爾效應測試儀 HMS-3000

/Xfilm

ECOPIA霍爾效應測試儀HMS-3000是一款專業用于半導體材料電學特性分析的高精度儀器。該儀器可精準測量載流子濃度、遷移率、電阻率及霍爾系數等關鍵參數，這些參數是表征半導體材料電學性能的核心指標。

高精度恒流源（1nA~20mA），適應不同材料的測試需求

六級電流精細分級，最大限度降低誤差，確保測量準確性

低噪聲測量技術：范德堡法則轉換+非接觸式設計，有效抑制儀器噪聲，提升信號純凈度

本研究通過ECOPIA HMS-3000霍爾效應測試儀的精準數據，建立了"界面-電輸運"定量關系，為下一代石墨烯提供了從測量方法到設計理論的全套解決方案。

原文參考：《Sheet Resistance Analysis of Interface-Engineered Multilayer Graphene: Mobility Versus Sheet Carrier Concentration》
