TMS320F280013x （F280013x）是 C2000? 實時微控制器系列的成員，該系列是可擴展、超低延遲器件，專為提高電力電子效率而設計。

實時控制子系統基于 TI 的 32 位 C28x DSP 內核，該內核為從片上閃存或 SRAM 運行的浮點或定點代碼提供 120 MHz 的信號處理性能。C28x CPU 通過三角數學單元（TMU）進一步增強，加速了實時控制系統的關鍵通用算法。

F280013x 支持高達 256KB （128KW）的閃存。還提供高達 36KB （18KW）的片上 SRAM 來補充閃存。
*附件：tms320f2800137.pdf

高性能模擬模塊集成到 F280013x 實時微控制器（MCU）中，并與處理單元和 PWM 單元緊密耦合，以提供最佳的實時信號鏈性能。14 個 PWM 通道可控制各種功率級，從三相逆變器到功率因數校正和其他先進的多電平電源拓撲。

通過各種行業標準通信端口（如 SPI、SCI、I2C 和 CAN）支持接口，并提供多種引腳復用選項以實現最佳信號放置。

特性

實時處理
- 120 MHz C28x 32 位 DSP CPU
- 在實時信號鏈性能方面相當于基于 240 MHz Arm Cortex-M7? 的器件（參見展示 C2000?控制 MCU 優化信號鏈的實時基準應用說明）?
- 浮點單元（FPU）用于更精確的數學計算
- 三角數學單元（TMU）加速了實時控制系統的關鍵算法
片上存儲器
- 256KB （128KW）單組閃存（ECC 保護）
- 36KB （18KW） RAM（ECC/奇偶校驗保護）
- 安全
  - JTAGLOCK的
  - 零針引導
  - 雙區安全
時鐘和系統控制
- 兩個內部 10 MHz 振蕩器
- 外部電阻支持，可提高內部振蕩器性能（ExtR）
- 晶體振蕩器或外部時鐘輸入
- 窗口式看門狗定時器模塊
- 時鐘檢測電路缺失
- 雙時鐘比較器（DCC）
3.3V I/O 設計
- 內部 VREG 生成
- 欠壓復位（BOR）電路
系統外圍設備
- 38 個可單獨編程的多路復用通用輸入/輸出（GPIO）引腳（11 個與模擬共享）
- 模擬引腳上的 10 個數字輸入
- 增強型外設中斷擴展（ePIE）
- 支持多種低功耗模式（LPM）
- 唯一識別（UID）號碼
通信外設
- 兩個集成電路間（I2C）接口
- 一個控制器局域網 （CAN/DCAN）總線端口
- 一個串行外設接口（SPI）端口
- 三個UART兼容串行通信接口（SCI）
模擬系統
- 兩個 4 MSPS、12 位模數轉換器（ADC）
  - 多達 21 個外部通道（11 個與 GPIO 共享）
  - 每個ADC有四個集成后處理模塊（PPB）
- 一個窗口比較器（CMPSS），帶 12 位基準數模轉換器（DAC）
  - 數字毛刺濾波器
  - COMPDACOUT（11 位）
- 三個窗口比較器（CMPSS_LITE），具有 9.5 位有效基準 DAC
  - 數字毛刺濾波器
增強的控制外設
- 14 個 ePWM 通道，其中兩個通道具有高分辨率功能（150 ps 分辨率）
  - 集成死區支持
  - 集成硬件跳閘區 （TZ）
- 兩個增強型捕獲（eCAP）模塊
- 一個增強型正交編碼器脈沖（eQEP）模塊，支持 CW/CCW 工作模式
- 嵌入式碼型發生器（EPG）
用于 SW AES 的 CMAC 密鑰（128 位）
選擇方案：
- 64引腳薄型四通道平板封裝（LQFP）[PM后綴]
- 48 引腳 LQFP [PT 后綴]
- 48引腳超薄四通道平板封裝無引線（VQFN）[RGZ后綴]
- 32 引腳 VQFN [RHB 后綴]
溫度選項：
- 環境溫度（T A）：–40°C 至 125°C

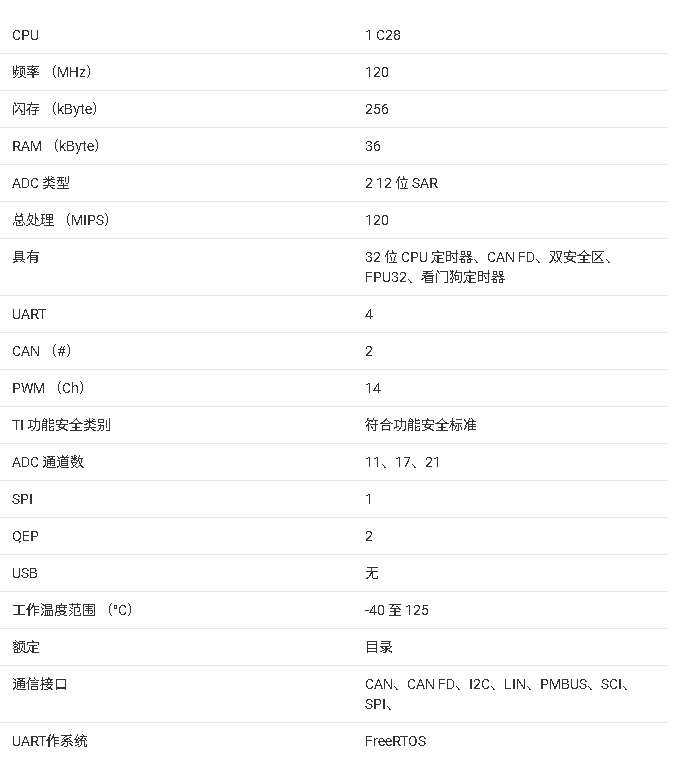

參數

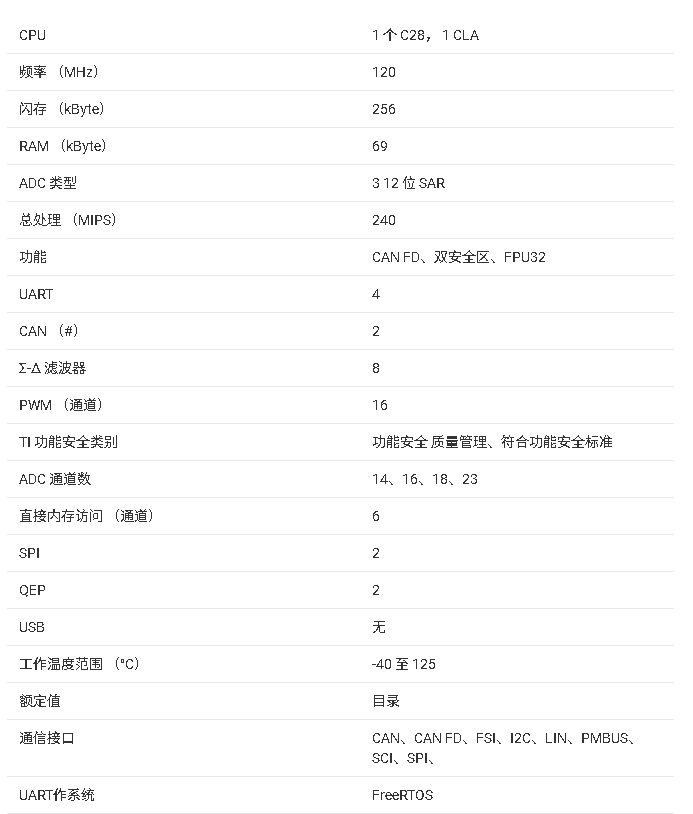

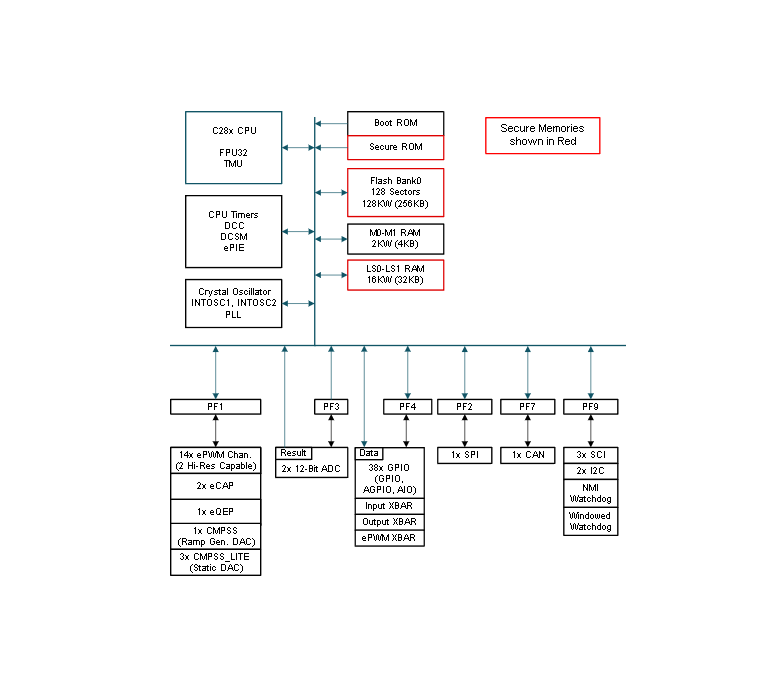

方框圖

?1. 核心架構與性能?

?CPU核心?：32位C28x DSP架構，支持120 MHz主頻，集成浮點運算單元（FPU）和三角函數加速器（TMU），適用于實時控制與信號處理。
?存儲配置?：
- 256KB閃存（帶ECC保護），支持雙區代碼安全。
- 36KB SRAM（含ECC/奇偶校驗），分為多個獨立塊以優化數據吞吐。

?2. 關鍵外設與功能?

?高精度控制外設?：
- 14通道增強型PWM（ePWM），支持高分辨率模式（150 ps）。
- 2個增強型捕獲模塊（eCAP）、1個正交編碼器接口（eQEP）。
?模擬系統?：
- 雙12位ADC（4 MSPS采樣率，共21通道），集成4個后處理塊（PPB）用于實時數據分析。
- 窗口比較器（CMPSS）及精簡版（CMPSS_LITE），支持過流/過壓保護。
?通信接口?：
- 支持CAN 2.0B、3x SCI（UART）、2x I2C、1x SPI，滿足工業通信需求。

?3. 安全與可靠性?
