當全球Type-C設備年出貨量突破50億臺（IDC 2024數據），隨著歐盟推動接口統一政策的實施，終端設備接口標準化正迎來關鍵轉折，也進一步推動了對高效能源管理技術的需求。

當前移動電源方案仍面臨以下幾方面的現實挑戰：

接口冗余：用戶往往需要攜帶多根線纜，帶來不便；

兼容問題：協議碎片化導致的兼容性難題和充電體驗下降。

安全隱患：2023年全球移動電源起火事故同比增長67%(CE認證報告)。

SM5339針對以上痛點提出相應解決方案，其主要特點包括：

Type-C同口充放電

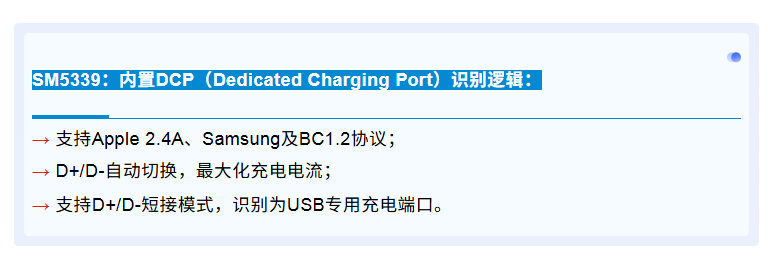

自適應DCP快充協議識別

智能溫控與多重電路保護（過流、過壓、短路、過溫等）

本文結合芯片規格書，對SM5339的技術特性與性能指標進行系統解析，并探討其在推動Type-C生態高效化與安全化方面的作用。

SM5339在一顆芯片中集成以下功能模塊：

→同步開關充放電管理

→Type-C DRP 接口控制

→鋰電池充電管理與電量顯示驅動

→照明燈驅動與NTC溫度檢測

外圍僅需1個電感+多個電容電阻，顯著降低BOM成本與PCB面積，尤其適用于超薄化、迷你化移動電源設計。

SM5339集成Type-C DRP(Dual-Role Port)控制器，具備以下能力：

→自動識別連接設備為電源(Source)或負載(Sink)，實現充放電自動切換；

→支持Try.SRC功能，在連接DRP設備時可優先作為電源輸出；

→支持默認5V/1.5A與可選5V/3A輸出能力識別。

SM5339采用同步整流架構，充放電效率優異：

→充電效率高達92%（2.4A@5V輸入）；

→放電效率達92%（2.4A@5V輸出，BAT=3.8V）；

→輕載自動休眠，待機電流＜35μA；

→支持500kHz~1MHz PWM頻率調節，優化效率與溫升。

SM5339的同步升壓系統可提供高達2.4A的最大輸出電流，當電池電壓為3.8V、輸出5V/2.1A時，系統放電效率可達92%。該芯片采用同步整流架構，有效降低導通損耗和溫升，結合可調節的PWM頻率，能夠在高負載條件下穩定輸出，滿足手機、平板等設備快速充電的需求。同時，系統集成輸出過流、短路、過壓等保護機制，確保在大電流輸出場景下的安全性與可靠性。

→輸入與輸出路徑隔離，外部供電時優先為設備充電，余電充入電池；

→電池放電時，外部電源可實時補能，避免電池過放；

→支持輸出電壓軟啟動，防止插拔沖擊。

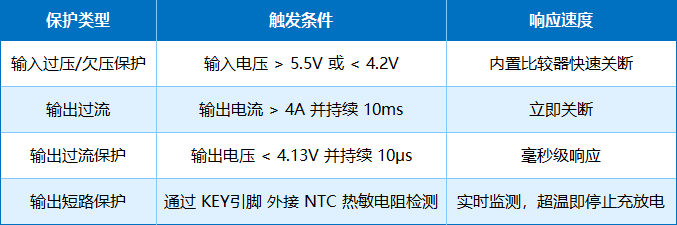

SM5339具備完備的保護功能：

SM5339提供從輸入、輸出到電池及芯片溫度的全方位保護，包括4KV ESD防護及NTC溫控，確保系統安全穩定運行。

→ESD HBM 4KV；

→輸入過壓、過流保護；

→輸出過流、過壓、短路保護；

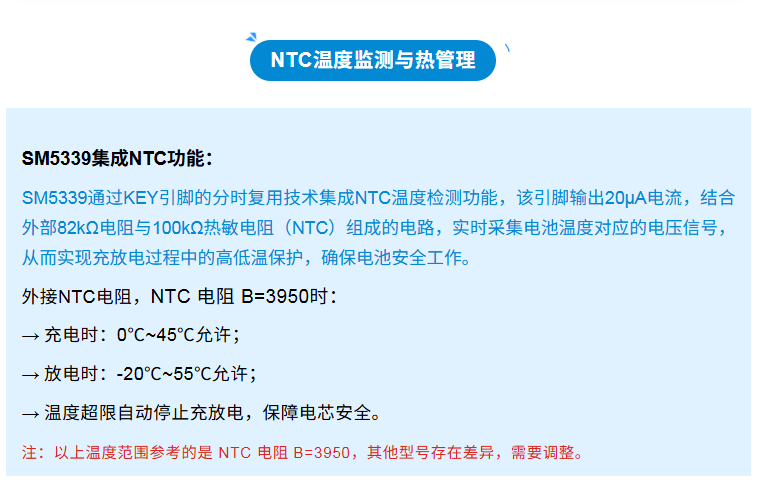

→整機過溫保護與電池NTC溫度檢測；

→電池欠壓保護（＜3.0V停止輸出，需充電激活）。

SM5339 具備低電量報警（2Hz閃爍）、自動負載檢測（32s輕載休眠）、手機插入自動喚醒等功能，提升用戶體驗。

1、無感交互

→手機插入自動喚醒（無需按鍵）；

→32秒輕載休眠，減少電量偷跑。

2、電量顯示（需定制)

→支持多種電量顯示模式，可按需定制：

?4燈模式（SM5339_4D）

?2燈模式（SM5339_2D）

? 1燈模式或MCU接口模式（SM5339_1D）

設計支持與設計指南

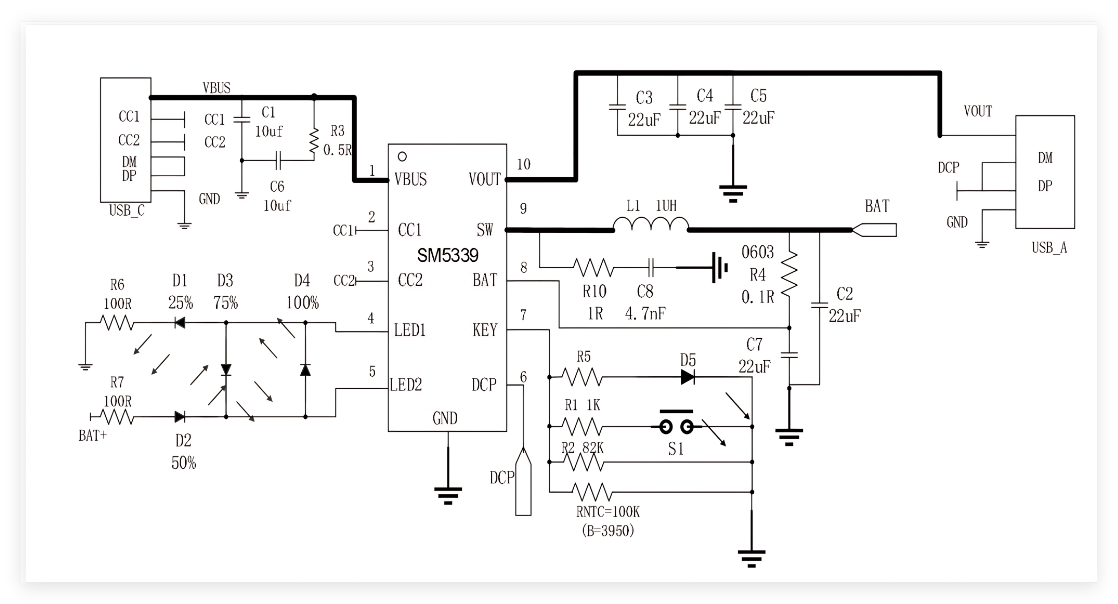

→提供標準參考電路
→提供設計指南

深度定制服務

→支持電量曲線、按鍵邏輯、燈顯模式等客制化需求

→可對接MCU實現狀態讀取與擴展應用（如藍牙模組）

SM5339通過高度集成、協議自適應、高效能與高安全性等特性，為Type-C移動電源提供了一站式解決方案。其單芯片架構顯著降低系統復雜度與成本，適用于各類便攜電源、共享充電設備及創新型儲能產品，有望成為推動Type-C能源管理生態發展的重要引擎。
