基本半導體B3M平臺深度解析：第三代SiC碳化硅MOSFET技術與應用

第一章：B3M技術平臺架構前沿

本章旨在奠定對基本半導體（BASIC Semiconductor）B3M系列的技術認知基礎，將其定位為平面柵碳化硅（SiC）MOSFET技術的一次重要演進，其目標不僅在于追趕，更在于在特定性能維度上超越市場現有成熟方案。

1.1 第三代（B3M）平臺概述

B3M系列是基本半導體推出的第三代SiC MOSFET技術平臺，基于成熟的6英寸晶圓工藝開發 。該平臺是其第二代（B2M）技術的直接繼承與升級，旨在通過系統性的技術優化，實現性能與可靠性的全面提升。

B3M平臺的核心價值主張?jiān)谟趯?duì)比導通電阻（Ronsp）、開關損耗及整體可靠性等關鍵指標上，相較前代產品實現了顯著的進步 。其產品線布局廣泛，電壓等級覆蓋從650 V至1700 V，導通電阻值則低至10 mΩ，清晰地表明了其面向廣闊功率電子應用市場的戰略意圖 。

1.2 關鍵技術支柱與品質因數（FOM）

B3M平臺的技術優勢建立在幾大關鍵支柱之上，這些支柱共同定義了其在市場中的性能坐標。

比導通電阻 (Ron,sp?): B3M平臺實現了極具競爭力的有源區比導通電阻，約為 2.5mΩ?cm2 。這一參數是衡量SiC芯片技術水平的核心指標，它直接決定了在給定導通電阻下所需的芯片面積，從而深刻影響器件的成本與寄生電容。

品質因數 (FOM = RDS(on)?×QG?): B3M平臺其品質因數相較于上一代技術降低了30% 。以1200 V/40 mΩ等級為例，B3M040120Z的典型值為 RDS(on)?=40mΩ，QG?=85nC，計算得出FOM為 3400mΩ?nC 。作為對比，其前代產品B2M040120Z的FOM為 3600mΩ?nC (RDS(on)?=40mΩ,QG?=90nC) 。雖然此具體型號的降幅未達到30%，但清晰地展示了技術迭代帶來的性能優化趨勢。更低的FOM直接預示著更低的綜合導通與開關損耗，使器件能效更高，尤其適合于高頻工作環境 。

增強的抗串?dāng)_能力 (Ciss?/Crss? 比值): B3M平臺一個重要且精妙的架構設計目標是刻意提高了輸入電容與反向傳輸電容的比值 (Ciss?/Crss?) 。這一設計選擇直接應對了功率變換器橋式拓?fù)渲?，由高換流速率 (dV/dt) 引起的寄生導通風險，是提升系統級魯棒性的關鍵舉措。

產品一致性與可靠性: 該平臺特別強調了卓越的產品一致性，確保了柵極閾值電壓 (VGS(th)?) 和導通電阻 (RDS(on)?) 等關鍵參數的離散度極小 。這一制造工藝上的成就是實現器件大規模并聯應用的前提，它允許設計者在不進行嚴格篩選配對的情況下直接并聯使用多個器件，從而簡化了高功率模塊的設計與制造成本。此外，通過優化鈍化層工藝，器件的長期可靠性也得到了進一步加強 。

表1：B3M產品家族概覽

為了給系統設計者提供一份清晰的產品選型圖譜，下表整合了B3M系列主要產品的核心參數與封裝信息。

B3M平臺的設計哲學體現了對系統級魯棒性和易用性的戰略側重，而不僅僅是追求單一性能指標的極致。例如，B3M040120Z的數據手冊顯示其 Ciss? 約為1870 pF，而 Crss? 僅為6 pF，這使得 Ciss?/Crss? 比值高達約311 。相比之下，競品中的溝槽柵器件（如英飛凌IMZA120R040M1H）的 Ciss? 為1620 pF，Crss? 為11 pF，比值約為147 。這一數據有力地證實了B3M平臺在提升 Ciss?/Crss? 比值方面的顯著成效。在橋式電路中，當一個開關管快速關斷時，其極高的 dV/dt 會通過另一個（本應關斷的）開關管的密勒電容 (Crss?) 和柵源電容 (Cgs?) 構成的分壓器，在其柵極上感應出一個電壓尖峰。更高的 Ciss?/Crss? 比值（近似于 (Cgs?+Crss?)/Crss?）意味著更強的分壓作用，從而有效抑制該電壓尖峰的幅值，降低寄生導通的風險。這種設計選擇，結合B3M平臺嚴格控制的 VGS(th)? 分布，表明基本半導體在器件設計中做出了一種深思熟慮的權衡：可能以略微增大的輸入電容為代價，換取了在噪聲抗擾度上的巨大優勢。這使得B3M器件在高速開關和緊湊布局的系統中更易于驅動、更為安全，解決了工程師在實際設計中面臨的一大痛點。

第二章：靜態電氣特性深度剖析

本章將詳細解析B3M系列器件在導通和關斷狀態下的基本電氣行為，并探討這些特性如何直接影響系統的效率、并聯能力以及長期工作的可靠性。

2.1 導通態性能 (RDS(on)?)

B3M器件展現了極低的導通電阻，例如750 V電壓等級的B3M010C075Z可低至10 mΩ ，而1200 V等級的B3M013C120Z則達到了13.5 mΩ ，這使其在處理大電流時能有效降低導通損耗。

溫度依賴性: B3M系列MOSFET的一個關鍵共性是其導通電阻具有明確的正溫度系數。以B3M020120ZL為例，其 RDS(on)? 從25°C時的20 mΩ上升至175°C時的37 mΩ 。這一特性在所有B3M器件的數據手冊性能曲線中均有體現（例如， 中的圖5）。這種固有的物理特性對于器件并聯應用至關重要，它能促進熱均衡，有效抑制熱失控。當并聯器件中的某一顆因承載稍大電流而溫度升高時，其導通電阻會隨之增大，從而自然地將電流重新分配給溫度較低的器件，實現電流的自均衡。

電流依賴性: 在室溫下，導通電阻隨漏極電流的變化相對平緩。然而，在高溫工作條件下，隨著電流的增加，RDS(on)? 的上升趨勢會變得更為顯著（例如， 中的圖7）。在進行實際負載條件下的導通損耗計算時，必須充分考慮這一非線性行為，以確保系統效率評估的準確性。

2.2 柵極閾值電壓 (VGS(th)?)

典型值: B3M系列的典型柵極閾值電壓在25°C時為2.7 V，這是一個在SiC MOSFET中較為普遍的設定值 。

溫度穩定性: VGS(th)? 表現出負溫度系數，在175°C時，其典型值會下降至約1.9 V 。閾值電壓隨溫度降低，意味著器件在高溫下更容易被柵極噪聲意外觸發導通。

設計影響: 這一特性進一步凸顯了B3M平臺高 Ciss?/Crss? 比值設計的重要性。同時，它也解釋了為何數據手冊中普遍推薦使用負壓關斷（例如-4 V或-5 V）。施加負柵壓可以提供足夠的噪聲裕量，確保器件在各種工況下，尤其是在高溫和高 dV/dt 環境中，能夠可靠地保持在關斷狀態。

2.3 阻斷特性與可靠性

擊穿電壓: 數據手冊證實了B3M器件具備穩健的額定擊穿電壓（650 V, 750 V, 1200 V, 1400 V），并且留有充足的設計裕量。靜態參數測試數據顯示，實際擊穿電壓往往能超出額定值30%以上，這為系統應對電壓過沖提供了更高的安全邊際 。

漏電流: 在室溫下，零柵壓漏電流 (IDSS?) 極低，通常在1 μA至2 μA的水平。但在175°C的高溫下，漏電流會顯著增加至10 μA至20 μA 。盡管增幅較大，但其絕對值仍然很小，符合SiC器件的普遍特性，確保了在待機或阻斷狀態下的靜態功耗極低。

可靠性驗證: B3M平臺的可靠性得到了廣泛而嚴苛的測試驗證。其中包括長時間的高溫反偏（HTRB）和高溫柵偏（HTGB）測試，結果顯示器件在數千小時的應力下參數漂移穩定，其測試時間和應力等級遠超行業標準 。此外，特定型號的產品已通過AEC-Q101汽車級可靠性認證，證明其能夠滿足車規應用對元器件的嚴苛要求 。

強大的 RDS(on)? 正溫度系數與優異的參數一致性相結合，構成了B3M平臺支持高功率模塊化設計的核心優勢。一方面，如前所述，正溫度系數是實現并聯器件電流自均衡、防止熱失控的物理基礎。另一方面，基本半導體宣稱的極小 VGS(th)? 和 RDS(on)? 離散度，確保了在并聯陣列的初始狀態下，各個芯片的電氣特性高度匹配 。當這兩個條件同時滿足時，系統設計者可以構建出性能穩定、可靠性高的大電流功率模塊（例如用于電動汽車主驅動逆變器）。這種內在的自均衡機制與初始的高度一致性，不僅簡化了模塊的制造流程（無需復雜的芯片篩選配對），也極大地提升了產品在整個生命周期內的現場運行可靠性。這是將器件級物理特性和先進制造能力轉化為高功率系統級應用優勢的典范。

第三章：動態與開關性能綜合分析

本章將對B3M MOSFET的開關行為進行定量評估。這一性能維度是其在高頻功率變換應用中實現核心價值的關鍵

3.1 器件電容與柵極電荷 (QG?)

寄生電容: B3M器件的寄生電容呈現出典型的對漏源電壓的強非線性特征（例如， 中的圖8）。其輸入電容 (Ciss?) 相對較大，而作為開關速度關鍵制約因素的反向傳輸電容 (Crss?，即密勒電容) 則被控制在極低的水平，例如B3M040120Z的典型值僅為6 pF 。

柵極電荷 (QG?): 總柵極電荷是設計柵極驅動電路所需峰值電流和功耗的核心參數。對于1200 V/40 mΩ的B3M040120Z，其 QG? 為85 nC，在同類產品中具有競爭力 。對于電流能力更強的1200 V/13.5 mΩ的B3M013C120Z，其 QG? 相應增大至225 nC 。這些數值直接決定了驅動器為實現特定開關時間所需提供的電流大?。≦G?≈Igate?×tswitch?）。

密勒平臺: B3M器件的柵漏電荷 (QGD?) 相對于柵源電荷 (QGS?) 的比例經過優化，這使得在開關過程中，電壓穿越密勒平臺的持續時間相對較短且界限清晰（例如， 中的圖16），從而有助于實現更快的開關速度。

3.2 開關能量與損耗 (Eon?,Eoff?)

開關損耗是決定高頻應用系統效率的主要因素。B3M器件展示了極快的開關瞬態，其上升/下降時間通常在10 ns至40 ns的范圍內 。

續流二極管的關鍵影響: 數據手冊中提供的一項至關重要的對比數據，揭示了使用內部體二極管與外置SiC肖特基勢壘二極管（SBD）作為續流器件時，開關能量的巨大差異 。

以B3M020120ZL在175°C下的測試為例，當續流路徑為體二極管時，開通能量 (Eon?) 高達1410 μJ；而當替換為外部SiC SBD時，Eon? 驟降至770 μJ，降幅接近45% 。

這種顯著差異幾乎完全源于續流二極管的反向恢復電荷 (Qrr?)。在開通過程中，主開關管不僅要建立負載電流，還必須提供額外的電流來清除續流二極管中的 Qrr?，這部分能量被計入主開關管的開通損耗中。

表2：開關能量矩陣 (Eon?/Eoff?，單位：μJ)

為了直觀地量化續流二極管選擇對開關性能的影響，下表匯總了部分B3M器件在不同工況下的開關能量數據。

B3M平臺的動態性能數據強烈表明，其設計優化是面向硬開關應用，并且是在假定用戶會搭配外部SiC SBD使用的前提下進行的。體二極管雖然功能完備，但被定位為一種適用于低頻或成本敏感設計的次優選項。分析數據可以發現，在各種工況下，使用體二極管續流所帶來的開通損耗 (Eon?) 懲罰是巨大的，尤其是在高溫時。相比之下，關斷損耗 (Eoff?) 基本不受續流器件類型的影響，且隨溫度變化不大（例如，B3M020120ZL的 Eoff? 在25°C和175°C時均為400 μJ左右 ）。這說明MOSFET器件本身的關斷過程非常高效、穩健。系統總開關損耗隨溫度升高的主要來源是開通階段，而這一階段的損耗又被續流二極管的反向恢復過程所主導。因此，要完全釋放B3M MOSFET的高頻潛力，系統設計者必須為其配備低 Qrr? 的SiC SBD?；景雽?dǎo)體在數據手冊中明確提供對比數據的做法，正是為了引導工程師走向這一最優化的系統實現方案。

第四章：體二極管與第三象限工作特性

本章將聚焦于SiC MOSFET固有的體二極管特性。盡管該二極管具備續流功能，但在性能上存在顯著的權衡，是系統設計中必須審慎考慮的環節。

4.1 正向特性 (VSD?)

正向壓降: B3M器件的本征PiN體二極管具有相對較高的正向?qū)▔航?(VSD?)，在25°C時的典型值通常在4.0 V至5.0 V之間 。

溫度特性: VSD? 表現出負溫度系數，在175°C時，其值會下降到3.4 V至4.3 V的范圍 。

設計影響: 高 VSD? 意味著在開關死區時間內，當體二極管被迫導通以續流時，會產生顯著的導通損耗 (Ploss?=VSD?×Iload?)。對于那些死區時間較長或續流電流較大的應用，這部分損耗可能成為系統總損耗中不可忽視的一部分。

4.2 反向恢復性能 (Qrr?,trr?,IRRM?)

如前文所述，體二極管的反向恢復性能是其應用中最關鍵的限制因素。其反向恢復電荷 (Qrr?) 在室溫下尚可，但隨溫度升高而急劇惡化。

以B3M020140ZL為例，其 Qrr? 從25°C時的300 nC飆升至175°C時的1150 nC，增幅接近4倍 。

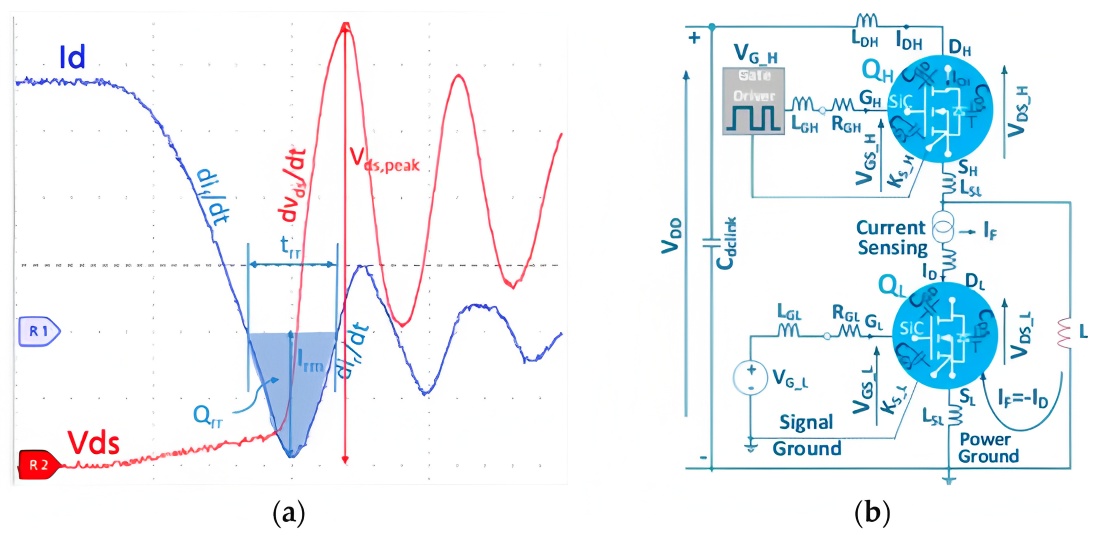

如此巨大的高溫 Qrr? 會導致極高的反向恢復峰值電流 (IRRM?) 和巨大的反向恢復能量損耗 (Err?)。這部分能量最終會作為開通損耗 (Eon?) 耗散在與之互補的開關管上。在提供的雙脈沖測試波形中可以清晰地觀察到，在二極管恢復期間出現的巨大電流尖峰，直觀地證實了這一過程的損耗機制。

B3M體二極管的特性決定了其應用場景的適用性：它完全可以勝任瞬態過壓保護或在同步整流模式下的短暫導通，但極不適合在高頻、高溫的硬開關應用中作為主要的續流器件。這一結論對系統拓?fù)涞倪x擇具有指導意義。首先，其高 VSD? 和高 Qrr? 分別導致了顯著的死區時間導通損耗和主開關管的開通損耗。然而，在同步整流工作模式下，設計者可以在續流期間主動開啟MOSFET的溝道。由于溝道的 RDS(on)? 極低，其壓降 (I×RDS(on)?) 遠低于 VSD?，從而幾乎完全消除了死區損耗，并且避免了體二極管的深度導通，極大地改善了后續的反向恢復過程。這表明B3M器件非常適合那些能夠高效實現同步整流的拓?fù)?。反之，?duì)于那些體二極管硬換向不可避免的傳統拓?fù)洌ㄈ鐦?biāo)準的Boost/Buck電路或圖騰柱PFC），其性能在高頻高溫下會嚴重下降。這就迫使設計者必須做出選擇：要么增加一顆外部SiC SBD來承擔續流任務，要么轉向采用軟開關技術（如ZVS/ZCS）的拓?fù)?，從根本上消除二極管的硬恢復問題。這一分析將器件的內在局限性與高層次的系統架構選擇直接關聯起來。

第五章：熱管理與封裝創新

本章將探討B(tài)3M系列的物理結構與封裝技術如何為其卓越的性能和可靠性提供支撐。

5.1 銀燒結工藝帶來的卓越熱性能

部分高端B3M器件，例如B3M013C120Z，采用了先進的銀燒結（Silver Sintering）芯片貼裝工藝 。

這項技術通過在SiC芯片與封裝的引線框架之間形成一層高導熱、高可靠性的金屬銀連接層，顯著優化了熱量從芯片到外部的傳導路徑，從而實現了極低的結殼熱阻 (Rth(jc)?)。

量化優勢: 采用銀燒結工藝的B3M013C120Z，其 Rth(jc)? 典型值低至0.20 K/W 。與之相比，采用標準工藝的B3M040120Z的 Rth(jc)? 為0.48 K/W ，而B(niǎo)3M020120ZL為0.25 K/W 。這意味著銀燒結工藝帶來了20%至58%的熱阻改善，極大地增強了器件的散熱能力。

系統級收益: 更低的熱阻意味著在同等功率損耗下，芯片的結溫更低，這直接延長了器件的使用壽命并提升了可靠性。反之，在給定的最高結溫限制下，器件能夠承受更高的功率損耗，這使得系統可以實現更高的功率密度，并可能減小散熱器的尺寸和重量 。

5.2 降低寄生電感的先進封裝

B3M系列的許多產品都提供了先進的4引腳封裝，如TO-247-4L 和TO-247-4 。

這類封裝的核心優勢在于增加了一個專用的開爾文源極（Kelvin Source）引腳。該引腳為柵極驅動回路提供了一個獨立、潔凈的返回路徑，使其與承載大電流的功率源極回路分離開來。

工作機理: 在傳統的3引腳封裝中，柵極驅動電流和主功率電流共享源極引腳，這段引線路徑上存在著公共源極電感 (Ls?)。在高速開關過程中，主電流的快速變化 (di/dt) 會在該電感上產生一個壓降 (VLs?=Ls?×di/dt)。這個壓降會疊加在柵極驅動電壓上，形成負反饋，從而干擾施加在芯片內部的實際柵源電壓，導致柵極電壓振蕩、降低開關速度并增加開關損耗。開爾文連接通過物理上分離這兩個回路，徹底消除了這一負反饋效應，使得柵極驅動信號更為純凈，從而實現更快的開關速度和更低的開關損耗。

此外，產品線中還包括TOLL等表面貼裝封裝 ，其扁平化的結構和短引腳設計本身具有極低的封裝寄生電感，進一步增強了器件在高頻應用中的性能表現。

基本半導體在封裝層面采用了雙管齊下的性能提升策略：其一，通過銀燒結技術進行熱通路優化，專攻高功率密度應用；其二，通過開爾文源極封裝進行電通路優化，專攻高速開關應用。這兩種策略并非相互排斥，它們共同構成了對系統級性能使能的精密部署。銀燒結技術直接解決了散熱瓶頸，更低的 Rth(jc)? 是實現散熱器小型化或提升電流額定值的直接途徑，這是一種熱學優化。而開爾文源極引腳則直接解決了寄生電感問題，這是提升開關速度、降低開關損耗的瓶頸，是一種電學優化。值得注意的是，像B3M013C120Z 和B3M010C075Z 這樣的旗艦產品，同時采用了這兩種技術：它們既有銀燒結，又采用了TO-247-4封裝。這揭示了一種成熟且分層化的產品定義策略：標準B3M器件提供良好的基準性能；通過銀燒結提供頂級的熱性能，滿足最苛刻的大功率場景；而4引腳封裝則廣泛應用于各系列，以充分發揮SiC固有的高頻優勢。這種策略為設計工程師提供了針對成本、散熱或開關速度等不同優化目標的靈活選擇。

第六章：競品對標與市場定位

本章將基于中詳盡的基準測試數據，對B3M系列器件與市場主流競品的性能進行客觀、數據驅動的橫向比較。

6.1 1200 V / 40 mΩ 等級對標 (B3M040120Z)

此分析主要依據中第9頁至第16頁的靜態與動態參數對比表格。

靜態性能:

RDS(on)? 溫度特性: B3M040120Z在175°C時的 RDS(on)? (75 mΩ) 與英飛凌的溝槽柵器件 (77 mΩ) 相當，但略高于Wolfspeed/Cree的第三代平面柵器件 (68 mΩ)，表明其導通電阻的溫度系數稍高 。

VGS(th)?: B3M的 VGS(th)? (2.7 V) 與其他平面柵器件處于同一水平，但顯著低于英飛凌的溝槽柵器件 (4.2 V)。后者雖然具有天然的更高抗擾度，但也對柵極驅動設計提出了更精細的要求 。

動態性能:

FOM (RDS(on)?×QG?): B3M的FOM (3400 mΩ·nC) 優于Wolfspeed/Cree (3960 mΩ·nC)，但顯著高于英飛凌的溝槽柵器件 (1521 mΩ·nC)，后者得益于其極低的 QG? 。這凸顯了平面柵（工藝穩健，但 QG? 較高）與溝槽柵（FOM低，但工藝復雜）架構間的經典權衡。

電容特性: B3M最突出的特點是其極低的反向傳輸電容 Crss? (6 pF)，這直接促成了其業界領先的 Ciss?/Crss? 比值，抗串?dāng)_能力優于所有被比較的競品 。

開關損耗: 在800 V / 40 A / 125°C的雙脈沖測試條件下，B3M040120Z的總開關損耗 (Etotal?=Eon?+Eoff?) 為918 μJ。這一數值低于其前代B2M產品 (1070 μJ)，并與Wolfspeed/Cree (996 μJ) 及英飛凌 (1000 μJ) 在同等測試條件下表現出相當?shù)母?jìng)爭力 。

體二極管: B3M在125°C時的反向恢復電荷 Qrr? (0.54 μC) 與競品相當 (Wolfspeed: 0.50 μC, 英飛凌: 0.57 μC)，表明其體二極管性能處于行業主流水平 。

表3：競品對標總結 - 1200 V / 40 mΩ 等級

6.2 650 V / 40 mΩ 等級對標 (B3M040065Z)

靜態性能: B3M040065Z在175°C高溫下的 RDS(on)? (55 mΩ) 表現出色，與英飛凌第一代產品持平，并優于英飛凌第二代 (65 mΩ)、Wolfspeed/Cree (61 mΩ) 和ST (61 mΩ) 的產品，顯示了其卓越的高溫導通性能 。

動態性能: B3M器件在該級別同樣展現了極高的 Ciss?/Crss? 比值，達到220，遠超所有競品（英飛凌G2: 172, Wolfspeed/Cree: 203, ST: 66），再次證明了其在抗噪聲干擾方面的設計優勢 。其FOM (2400 mΩ·nC) 具有競爭力，但略高于英飛凌和ST，這可能反映了其設計上更側重于魯棒性而非追求極致的低開關損耗。

開關損耗: 在400 V / 20 A / 125°C的雙脈沖測試條件下，B3M器件的總開關損耗 (Etotal?) 為166 μJ，顯著優于Wolfspeed/Cree (191 μJ) 和ST (181 μJ) 。這是一個非常重要的性能優勢，直接關系到在高頻應用中的能效表現。

表4：競品對標總結 - 650 V / 40 mΩ 等級

第七章：應用適宜性與系統設計建議

本章將綜合前述所有技術分析，為電力電子設計工程師提供具有可操作性的指導，將B3M平臺的具體技術特性與其在目標應用中的實際效益聯系起來。

7.1 目標應用領域

B3M系列明確地瞄準了高性能功率變換應用市場，具體包括：電動汽車充電樁、光伏逆變器、儲能系統、電機驅動、開關電源（SMPS）、DC/DC變換器、不間斷電源（UPS）以及功率因數校正（PFC）電路等 。

7.2 技術特性與應用效益映射

電動汽車充電樁與光伏逆變器 (高功率、高頻率):

低 RDS(on)? 與低 Rth(jc)? (: 直接轉化為更低的導通損耗和更優的熱管理能力，使得系統能夠?qū)崿F(xiàn)更高的功率密度，從而減小體積和重量。

低 Eoff? 與快速開關能力 (開爾文源極封裝): 允許系統工作在更高的開關頻率，這有助于縮小電感、變壓器等磁性元件以及電容的體積與成本。

關鍵設計考量: 體二極管在高溫下的反向恢復性能較差，這意味著在硬開關拓?fù)洌ㄈ鏐oost PFC、移相全橋等）中，為了實現最高的系統效率，必須搭配外部SiC SBD使用。

電機驅動器 (大電流、寬負載范圍):

優異的 RDS(on)? 一致性與正溫度系數: 是實現逆變器橋臂中多管并聯、確保均流、提升系統可靠性的關鍵。

高 Ciss?/Crss? 比值與穩定的 VGS(th)?: 提供了強大的抗 dV/dt 串?dāng)_能力，有效防止上下橋臂間的直通風險，提升了電機驅動系統在復雜工況下的可靠性。

服務器與通信電源 (高密度、高效率):

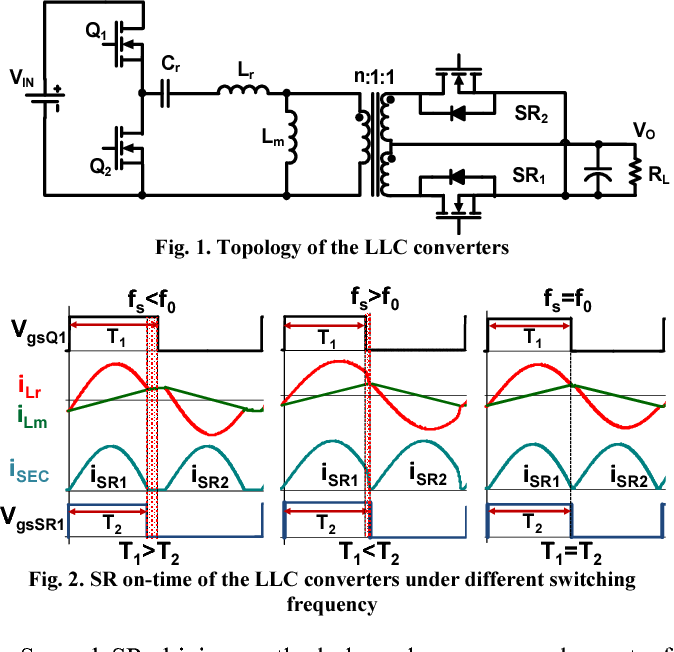

低FOM與低寄生電容 (特別是TOLL封裝): TOLL封裝的低寄生電感特性 結合B3M芯片的低開關損耗，使其成為高頻軟開關拓?fù)洌ㄈ鏛LC諧振變換器）或硬開關拓?fù)洌ㄈ鐖D騰柱PFC）的理想選擇，能夠最大化系統效率和功率密度。

表5：B3M技術特性與應用效益矩陣

7.3 系統設計建議

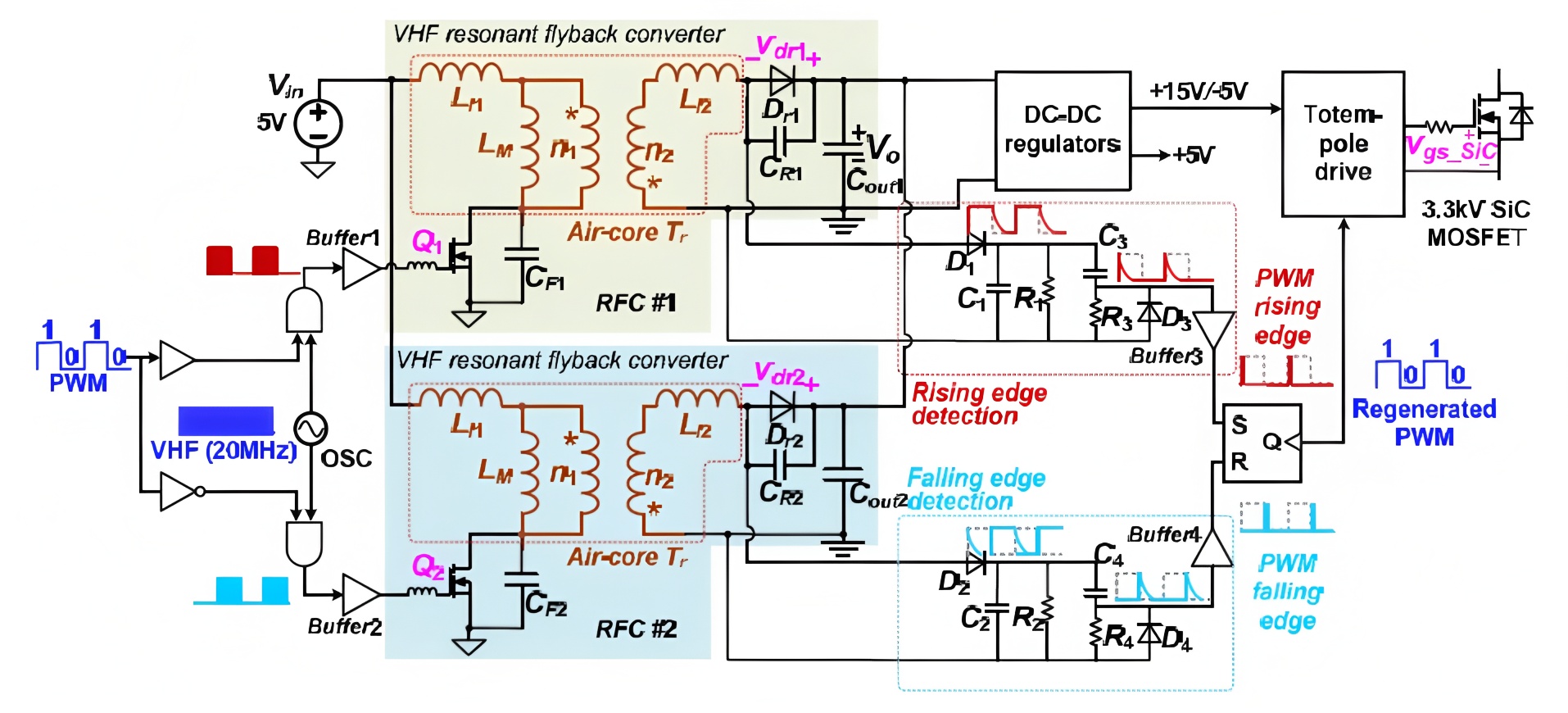

柵極驅動: 強烈建議采用能夠提供-4 V或-5 V負壓關斷以及+18 V正壓開通的驅動方案，以確保在全溫度范圍內都有足夠的噪聲裕量。驅動器應具備足夠高的峰值電流輸出能力，以快速充放電較大的輸入電容 Ciss?。

PCB布局: 最小化柵極驅動回路的電感至關重要。對于采用4引腳開爾文封裝的器件，應充分利用其優勢，將柵極驅動的返回路徑直接、獨立地連接到開爾文源極引腳，并使其與功率地平面完全分離。

熱設計: 在大功率應用中，選用采用銀燒結工藝的“C”系列器件可以顯著降低對散熱系統的要求。進行熱仿真時，必須精確計算導通損耗和開關損耗，特別是要考慮開通能量 Eon? 對溫度和續流器件類型的強烈依賴性。

拓?fù)溥x擇: 對于工作在較高頻率（> 50-100 kHz）和高溫環境下的連續硬開關應用，將B3M MOSFET與低 Qrr? 的SiC SBD配合使用是獲得最佳效率的必要條件。作為替代方案，設計者可以考慮采用軟開關拓?fù)洌瑥母旧暇徑怏w二極管反向恢復帶來的負面影響。

結論

基本半導體的第三代B3M SiC MOSFET平臺，代表了其在平面柵工藝路線上的一次成熟且富有競爭力的技術迭代。通過對器件架構的深度優化，B3M系列在保持平面柵工藝固有魯棒性的同時，在多個關鍵性能維度上取得了顯著進步。

該平臺的核心技術亮點包括：實現了業界領先的比導通電阻 (Ron,sp?≈2.5mΩ?cm2)，顯著降低了品質因數（FOM），并策略性地大幅提升了 Ciss?/Crss? 比值以增強系統抗擾度。特別是在650 V產品線上，其高溫導通電阻和總開關損耗表現優于市場主流競品。而在1200 V產品線上，其動態性能與一線品牌相當，同時在抗串?dāng)_能力上具備明顯優勢。

然而，分析同樣揭示了B3M平臺的設計權衡。其本征體二極管的反向恢復性能，特別是高溫下的高 Qrr?，是其在硬開關應用中的主要性能瓶頸。這一特性強烈地引導設計者在追求極致效率時，需配合外部SiC SBD使用，或轉向軟開關及同步整流應用。

在封裝層面，銀燒結工藝和開爾文源極封裝的引入，分別從熱學和電學路徑上為系統性能的提升鋪平了道路，體現了基本半導體對系統級應用需求的深刻理解。

綜上所述，B3M平臺是一款綜合性能均衡、設計上側重于系統可靠性與易用性的SiC MOSFET技術。它為電力電子工程師提供了一個強大的工具，尤其適用于對功率密度、效率以及運行穩定性有嚴苛要求的應用，如新能源汽車充電樁、光伏儲能逆變器和工業電機驅動等。設計者在充分理解其性能邊界，特別是體二極管特性的前提下，通過合理的系統設計，能夠充分發揮其技術優勢，開發出具有市場競爭力的高性能電源產品。
