引言：寬禁帶半導體賦能下一代高效能電源

全球能源效率挑戰與SiC的崛起

隨著全球?qū)δ茉葱屎吞寂欧诺娜找骊P(guān)注，以及服務器、AI算力、新能源汽車、高頻通信與工業自動化等領域?qū)β拭芏刃枨蟮闹笖?shù)級增長，傳統硅（Si）基功率半導體器件已逐漸觸及其物理性能極限 。硅材料在臨界電場、禁帶寬度和熱導率等關鍵物理參數上的固有局限，使其在耐高壓、耐高溫和高頻開關應用中面臨嚴峻挑戰。

作為第三代半導體材料的代表，碳化硅（SiC）憑借其卓越的物理特性，正在引領功率電子領域的革命。SiC材料的禁帶寬度約為硅的三倍，臨界電場強度是硅的十倍，而熱導率是硅的三倍以上 。這些特性賦予了SiC器件在高溫、高壓環境下工作的能力，并能在高頻開關應用中實現遠低于硅器件的開關損耗和傳導損耗。因此，SiC器件已成為新能源汽車電驅系統、光伏逆變器、大功率工業電源等高壓大功率應用場景的核心選擇 。此外，隨著8英寸晶圓等大尺寸襯底技術的加速商業化，SiC器件的制造成本正逐步下降，有望在未來更廣泛地應用于各類高效能電源系統 。

傾佳電子報告核心：基本半導體G3碳化硅MOSFET系列概覽

基本半導體自主研發的第三代G3碳化硅MOSFET系列，包括B3M040065L/R/Z和B3M010C075Z等型號，正是為應對上述挑戰而設計的。該系列產品將SiC的固有優勢與先進的制造和封裝技術相結合，為新一代高效電源設計提供了關鍵的使能器件 。傾佳電子將深入剖析基本半導體G3系列的核心技術參數，闡述其在無橋功率因數校正（PFC）和LLC諧振變換器等主流高效電源拓?fù)渲械莫毺丶夹g(shù)優勢，并提供全面的系統級集成設計指南，旨在幫助工程師和技術決策者理解如何充分利用這些器件的潛力，以實現系統效率、功率密度和可靠性的最大化。

基本半導體G3碳化硅MOSFET核心技術剖析

關鍵參數深度解讀：超越硅基器件的性能邊界

導通電阻(RDS(on)?)與溫度特性

導通電阻是衡量功率器件傳導損耗的關鍵指標?；景雽?dǎo)體G3系列SiC MOSFET展現出優異的低導通電阻特性。例如，B3M040065系列產品(VDS?=650V)的典型導通電阻在VGS?=18V,ID?=20A測試條件下僅為40mΩ 。更高功率等級的B3M010C075Z型號( VDS?=750V)，其典型導通電阻在VGS?=18V,ID?=80A下更是低至10mΩ 。低導通電阻意味著在相同工作電流下，器件的傳導損耗P_{cond} = I_D^2 times R_{DS(on)}更低，從而顯著提升了電源的整體效率。

值得關注的是，$R_{DS(on)}$隨溫度變化的特性。與傳統硅基MOSFET在高溫下R_{DS(on)}急劇增加不同，SiC MOSFET的導通電阻雖然也隨溫度升高而增大，但其變化率更為平緩 。在T_J = 175^circ C下，B3M040065Z的典型R_{DS(on)}僅從$25^circ C的40mΩ增加到55mΩ 。這種平緩的溫度特性對于高功率應用至關重要。它能確保器件在高溫環境下維持相對穩定的導通損耗，有效避免硅器件常見的正向熱反饋導致的傳導損耗失控和熱失控風險。此外，SiC材料本身優異的熱導率和高達 175°C的最高工作結溫，允許設計者在不犧牲可靠性的前提下，減小甚至移除笨重的散熱片，直接提升了電源的功率密度。

動態性能：電容與柵極電荷(QG?)

高頻開關性能是SiC MOSFET的核心優勢。這主要得益于其固有的低柵極電荷(QG?)和低電容。以B3M040065Z為例，其總柵極電荷(QG?)典型值為60nC，而反向傳輸電容(Crss?)典型值僅為7pF 。即使是更高功率的B3M010C075Z，其 QG?和$C_{rss}$也僅為220nC和19pF 。

低QG?是實現高頻操作的關鍵。功率器件的開關速度和開關損耗直接與驅動其柵極所需的電荷量相關。驅動QG?所需的能量Edrive?≈QG?×VGS?，而驅動功耗Pdrive?≈fsw?×QG?×VGS?。極低的QG?意味著在不增加驅動功耗的前提下，可以大幅提升開關頻率(fsw?)。高頻率操作允許使用更小、更輕的電感和變壓器等磁性元件，這直接帶來了電源系統體積和重量的顯著減小，是提升功率密度的主要途徑。

尤其值得一提的是極低的反向傳輸電容(Crss?)，它反映了器件的米勒電荷(QGD?)。C_{rss}的數值決定了開關過程中漏源電壓(VDS?)對柵極電壓(VGS?)的影響。當開關管關斷時，V_{DS}的快速上升會通過C_{rss}向柵極注入電流，在柵極驅動回路中產生一個電壓平臺（即米勒平臺）。如果這個平臺電壓超過柵極閾值電壓，可能會導致下游同步整流管的寄生導通。極低的C_{rss}和Q_{GD}有效地抑制了這種米勒平臺效應，保證了開關過程的快速性、可控性與安全性，進一步降低了開關損耗。

封裝與熱管理：性能的物理保障

基本半導體為G3系列提供了TOLL、TO-263-7、TO-247-4等多種先進封裝，以滿足不同功率級別和應用場景的熱管理與可靠性需求 。其中，TOLL和TO-247-4封裝提供了卓越的熱性能。

基本半導體G3系列所有型號的封裝都包含一個獨立的開爾文源極引腳（Kelvin Source） 。這一設計對于高頻大電流應用至關重要。在傳統的標準三引腳封裝中，大電流功率回路和低電流柵極驅動回路共用同一個源極引腳。功率回路中高

dID?/dt的電流會在源極引腳的寄生電感上產生一個瞬時負反饋電壓VLsource??=Lsource?×dID?/dt。這個電壓與柵極驅動器輸出信號相抵消，導致實際加在柵極和源極之間的電壓(VGS?)下降，減慢了開關速度，并可能引發振蕩，從而增加了開關損耗和電磁干擾（EMI）。

開爾文源極引腳通過為柵極驅動提供一個獨立的、低電感的回路，將柵極驅動回路與大電流功率回路完全隔離。這從根本上消除了寄生電感的影響，確保了柵極驅動信號的完整性和純凈性，從而最大化了器件的開關速度潛力，顯著降低了開關損耗和EMI。

表1：基本半導體G3系列SiC MOSFET關鍵參數對比

反向恢復特性：無損的本征體二極體

SiC MOSFET獨特的單極型器件結構，使其本征體二極體幾乎不存在電荷存儲效應。這帶來了極低甚至可忽略不計的反向恢復電荷(Qrr?)和反向恢復時間(trr?) 。例如，B3M040065Z在 TJ?=25°C下的典型$Q_{rr}$僅為100nC，而在高溫$T_J=175^circ C$下也僅為210nC 。相比之下，傳統硅基器件的$Q_{rr}$通常高出幾個數量級。

這種“零”反向恢復特性是SiC MOSFET的顛覆性優勢。在許多依賴二極體續流的電源拓?fù)渲?，二極體在關斷時會產生一個巨大的反向恢復電流瞬變，這個電流與主開關管的開通同時發生，產生可觀的瞬態開關損耗(Eon?)，并導致嚴重的EMI問題。SiC MOSFET由于其本征體二極體幾乎沒有電荷存儲，徹底消除了這一主要的能量消耗源。這使得LLC和圖騰柱PFC等依賴軟開關的拓?fù)淠軌蛞愿叩念l率、更高的效率運行，同時顯著簡化了EMI設計。

在高效電源拓?fù)渲械膽?yīng)用優勢

無橋PFC（圖騰柱PFC）應用：告別整流損耗

傳統的PFC升壓電路在交流輸入端必須使用一個二極管整流橋，這會在大電流應用中產生顯著的傳導損耗。圖騰柱無橋PFC拓?fù)渫ㄟ^移除輸入二極管整流橋，用兩個MOSFET和兩個快恢復二極管構成的“圖騰柱”結構取代，將傳導損耗降低了30-50% 。該拓?fù)涮貏e適合服務器、通信和AI算力電源等高效率應用。

然而，圖騰柱PFC的技術挑戰在于其高頻開關臂的開關損耗，特別是續流二極管的反向恢復損耗。傳統硅基快恢復二極管的高反向恢復電荷會在開關瞬間導致巨大的損耗，限制了拓?fù)涞拈_關頻率和效率。SiC MOSFET是解決這一挑戰的理想選擇。憑借其幾乎為零的$Q_{rr}$和t_{rr} ，SiC MOSFET可以完全消除圖騰柱PFC中二極體的反向恢復損耗，使其在硬開關應用中也能保持高效率。此外，其低導通電阻和低開關損耗進一步提升了整體性能，使得圖騰柱PFC成為真正高效可行的拓?fù)洹?

LLC諧振變換器應用：高頻、高密度與高效率的完美結合

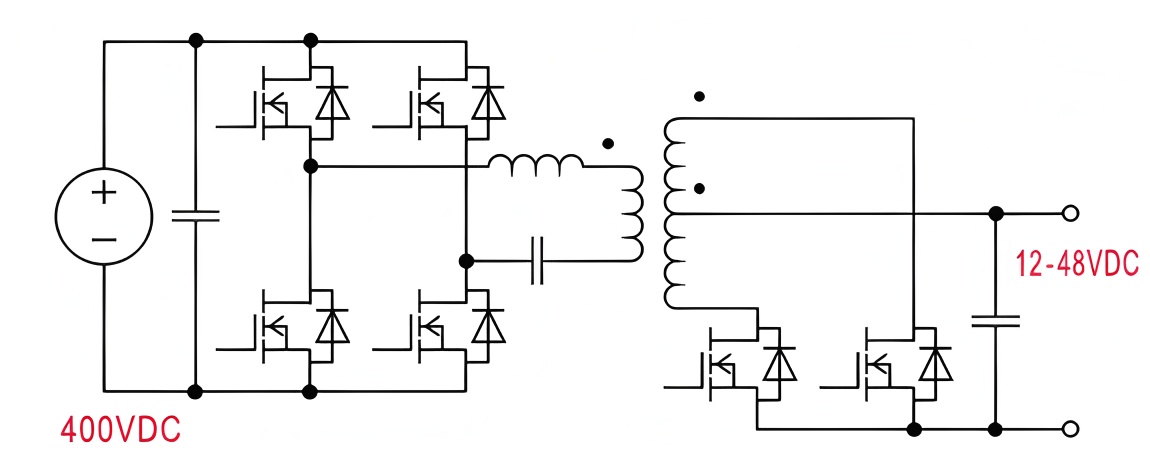

LLC諧振變換器是目前高端AC-DC和DC-DC電源的主流拓?fù)?，廣泛應用于服務器、通信基站和AI數據中心電源。其核心優勢在于通過諧振網絡實現原邊的零電壓開關（ZVS）和副邊的零電流開關（ZCS） 。ZVS消除了開關管的開通損耗，ZCS則消除了副邊整流管的關斷損耗，使得LLC變換器在寬輸入和負載范圍內都能維持極高的效率。

SiC MOSFET與LLC拓?fù)涞慕Y(jié)合堪稱完美。首先，SiC MOSFET極低的輸出電容(Coss?)，例如B3M040065Z的典型值僅為130pF ，有效減少了實現ZVS所需的死區時間。更重要的是，C_{oss}

是決定ZVS范圍的關鍵參數之一。低C_{oss}意味著驅動寄生電容所需的能量更少，從而使得LLC變換器在更寬的輸入電壓和負載范圍內都能輕松實現可靠的ZVS，有效避免硬開關的發生。其次，B3M系列器件的低柵極電荷(QG?)和極快開關速度，使其能夠支持兆赫茲（MHz）級的高開關頻率。高頻率操作是實現電源小型化的根本途徑，它允許采用更小的諧振電感、諧振電容和變壓器，直接提高了電源的功率密度。

表2：B3M040065Z 開關能量隨溫度對比

從上表可以看出，在硬開關測試條件下，B3M040065Z在高溫下（175°C）的開關能量與室溫（25°C）下基本持平甚至更低。這直接證明了SiC MOSFET卓越的高溫性能穩定性。特別是當配合SiC二極管使用時，開通能量$E_{on}顯著降低，這正是由于SiC二極體極低的Q_{rr}消除了反向恢復損耗，突顯了SiC器件在系統中的協同增效作用。

系統級設計與集成指南

柵極驅動設計：釋放SiC潛力的關鍵

SiC MOSFET雖然是電壓控制型器件，但其柵極驅動并非簡單的開關信號。其獨特的特性對驅動器提出了更高要求，包括推薦的柵極電壓范圍（例如-4V/+18V或-5V/+18V）以及其相比硅器件更低的跨導（low gm?） 。驅動電壓不足可能導致導通電阻升高，引發熱應力。

基本半導體的BTD5350x系列隔離型柵極驅動器正是為完美匹配SiC MOSFET而設計。該系列產品提供三種配置：BTD5350M（帶米勒鉗位）、BTD5350S（獨立開通/關斷控制）和BTD5350E（帶副邊欠壓保護） 。其10A的峰值輸出電流（典型值）和低至60ns的傳輸延時，能夠滿足基本半導體G3系列MOSFETs高速開關所需的強大驅動能力 。

一個高可靠性的隔離驅動器是SiC MOSFET高頻應用的必備組件。SiC MOSFET極快的dV/dt和dI/dt開關速率會對柵極驅動器產生強大的共模瞬態干擾（CMTI），如果不加處理，可能會導致驅動器誤動作。BTD5350x系列驅動器具有高達150kV/μs的共模瞬態抗擾度（CMTI） ，確保了在惡劣的電磁環境中，柵極驅動信號的完整性和同步性。BTD5350M版本的米勒鉗位功能，則可以主動抑制因米勒效應引起的寄生導通，進一步保障了開關過程的可靠性。

表3：基本半導體BTD5350x隔離型驅動器主要特性

隔離驅動電源方案：為高頻驅動提供可靠能量

隔離柵極驅動器需要一個穩定、高效的電源。在高頻、高功率密度系統中，這個輔助電源本身也必須小型化且高效?；景雽?dǎo)體專為隔離驅動器輔助供電而設計的BTP1521x系列DCDC開關電源芯片，正是滿足這一需求的理想選擇 。

BTP1521x芯片的最高可編程工作頻率可達1.3MHz 。這一高頻率特性允許設計者使用更小的變壓器和電容，顯著減小了輔助電源的體積，與主電源的小型化趨勢相得益彰。BTP1521x系列還集成了軟啟動和過溫保護等功能，確保了系統的可靠性 。它與BTD5350x驅動器、基本半導體G3系列SiC MOSFET共同構成了一個完整的、針對高功率密度電源應用優化的“核心三件套”解決方案。

熱管理與PCB布局：實現極致性能的細節

即使SiC器件本身具備優異的熱性能，有效的熱管理和合理的PCB布局仍然是實現系統極致性能的基石。不同封裝的熱阻(Rth(jc)?)差異顯著，如B3M040065Z的TO-247-4封裝熱阻為0.60K/W ，而更高功率的B3M010C075Z的TO-247-4封裝熱阻更低至0.20K/W ，這突顯了其在超高功率應用中的熱管理優勢。

在PCB布局方面，應充分利用開爾文源極引腳的優勢。柵極驅動回路應獨立于大電流功率回路，且走線應盡可能短和寬，以最小化寄生電感。主功率回路（包括輸入電容、開關管和輸出電感）也應緊湊布局，以減少雜散電感，從而降低電壓尖峰和EMI。
