Microchip Technology PIC32CK SG Curiosity Ultra開發板 (EV33A17A) 是一款硬件平臺，設計用于加速PIC32CK SG微控制器設計的開發過程。PIC32CK SG微控制器具有TrustZone和集成硬件安全模塊 (HSM)。HSM提供所有加密硬件加速、密鑰存儲和TRNG，用于實現各種安全功能，例如安全啟動、安全TLS、加密/解密等。除了安全性外，PIC32CK SG還提供各種連接選項（包括以太網、CAN FD、HS USB、I^2^S、I^2^C和SPI）。用戶可以通過Arduino Uno R3、MikroBus?或Xplained Pro兼容擴展板擴展功能。

數據手冊：*附件：Microchip Technology PIC32CK SG Curiosity Ultra開發板數據手冊.pdf

特性

• PIC32CK2051SG01144、120MHz、2MB閃存、512KB SRAM
• 板載調試器 (PKoB4)
  • 實時編程和調試
  • 虛擬COM端口 (VCOM)
  • 數據網關接口 (DGI)
• Arduino Uno R3兼容接口
• Xplained Pro擴展兼容接口
• 電機控制接口
• 微總線插座
• 板載溫度傳感器
• 2個用戶按鈕
• 2個用戶LED
• 圖形接口
• 10/100MB以太網
• 高速USB Type-C?
• 全速USB 2.0 (micro)

系統方框圖

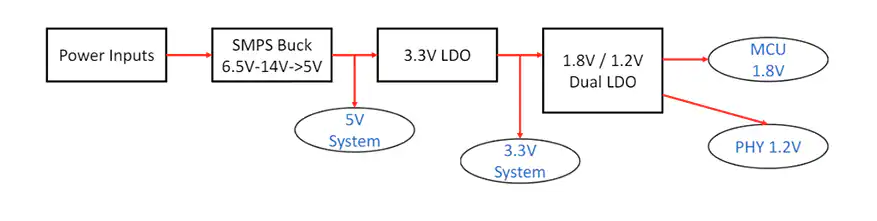

電源框圖

PIC32CK SG01/GC01 Curiosity Ultra開發板技術解析與應用指南

一、開發板核心架構與功能特性

Microchip PIC32CK SG01/GC01 Curiosity Ultra開發板(EV33A17A/EV44P93A)是一款面向高性能嵌入式應用的開發平臺，其核心特性包括：

1. ?雙核處理器架構?
   • 搭載PIC32CK2051SG01144或PIC32CK2051GC01144 MCU
   • 120MHz主頻，2MB Flash存儲，512KB SRAM
   • 集成硬件浮點運算單元
2. ?多協議通信接口?
   • 雙CAN接口(ATA6561-GBQW收發器)
   • 10/100M以太網(KSZ8091RNACA PHY)
   • 高速USB Type-C和全速USB 2.0 Micro-AB接口
3. ?擴展能力?
   • Arduino Uno R3兼容接口
   • mikroBUS? Click板擴展插座
   • Xplained Pro標準擴展頭
4. ?電機控制專用接口?
   • 支持3相BLDC/PMSM/ACIM電機控制
   • 集成位置解碼器(PDEC)接口

二、開發資源與調試技巧

1. ?硬件調試接口?
   • Cortex 10pin調試頭(J300)
   • 20pin CoreSite跟蹤接口(J502)
2. ?常見問題解決?
   • 以太網鏈路不穩定：檢查25MHz時鐘精度(建議使用DSC1101DI5)
   • USB枚舉失?。捍_認VBUS0_EN(PA27)信號狀態
   • 圖形顯示異常：驗證EBI時序配置
3. ?開發工具鏈?
   • MPLAB? X IDE v6.20+
   • MPLAB? Harmony框架
   • 預裝演示固件支持VCP命令交互

三、擴展應用設計

1. ?工業物聯網節點?
   • CAN總線連接工業設備
   • 以太網上傳數據至云端
   • mikroBUS擴展無線模塊
2. ?人機界面開發?
   • 通過GFX接口驅動TFT LCD
   • 集成電阻觸摸控制
   • 音頻編解碼器通過X32接口連接
3. ?電機控制平臺?
   • 3相逆變器接口
   • 位置/速度閉環控制
   • CANopen通信協議實現
