Microchip Technology PIC32CZ CA80/CA90微控制器是32位高性能MCU，基于Arm^^^ ^Cortex?-M7處理器而打造。此系列MCU具有高達8MB的閃存和1MB的SRAM。CA80/CA90 MCU提供各種連接選項，包括高速USB、CAN FD、SQI、SDHC、I2S ^^ ?、Media LB?總線、EBI和SERCOM。這些MCU具有內存保護單元 (MPU)、帶故障安全內部RC振蕩器的時鐘故障檢測，以及某些外設的寫保護。PIC32CZ CA80/CA90 MCU采用100引腳、144引腳、176引腳和208引腳TQFP和BGA封裝。

數據手冊：*附件：Microchip Technology PIC32CZ CA80，CA90微控制器數據手冊.pdf

PIC32CZ CA90 MCU具有嵌入式硬件安全模塊 (HSM)，用于開發安全應用。HSM提供所有加密硬件加速、密鑰存儲和TRNG，用于實現安全功能，例如安全啟動、TLS和加密/解密。PIC32CZ CA80 MCU設計用于實現各種功能和應用，如工業網關、圖形和汽車應用。

特性

• 連接性：
  • 多達10個SERCOM接口，包括USART、 ^I2C^ 、SPI和LIN
  • 多達兩個^I2S^模塊，支持時分多路復用（TDM）
  • 多達兩個四路串行接口 (SQI)
  • 多達六個CAN FD端口，具有專用直接內存訪問 (DMA)
  • 一個MediaLB^?^ 控制器
  • 多達兩個高速USB 2.0端口
  • 10/100/1000以太網，支持專用DMA、IEEE^?^ 1588和以太網音頻/視頻橋接（AVB）
• 功能安全：
  • 閃存和所有SRAM上具有故障注入ECC校驗
  • Global mBIST
  • 內存保護單元 (MPU)
  • 某些外設上的寫保護
  • 時鐘故障檢測，帶故障安全內部RC振蕩器
  • 通信接口回顧
• 采用PIC32CZ CA90 MCU的HSM具有以下屬性：
  • RSA、DSA和ECC公鑰加密，密鑰長度達4096位
  • AES加密完全符合NIST FIPS 197位和256位密鑰長度
  • Hash/MAC，具有MD-5、SHA-1、SHA-256、SHA-224、SHA-384、SHA-512和SHA3功能
  • 真隨機數發生器 (TRNG)
  • 安全密鑰存儲
  • 出廠配置

使用PIC32CZ CA90微控制器實現安全性

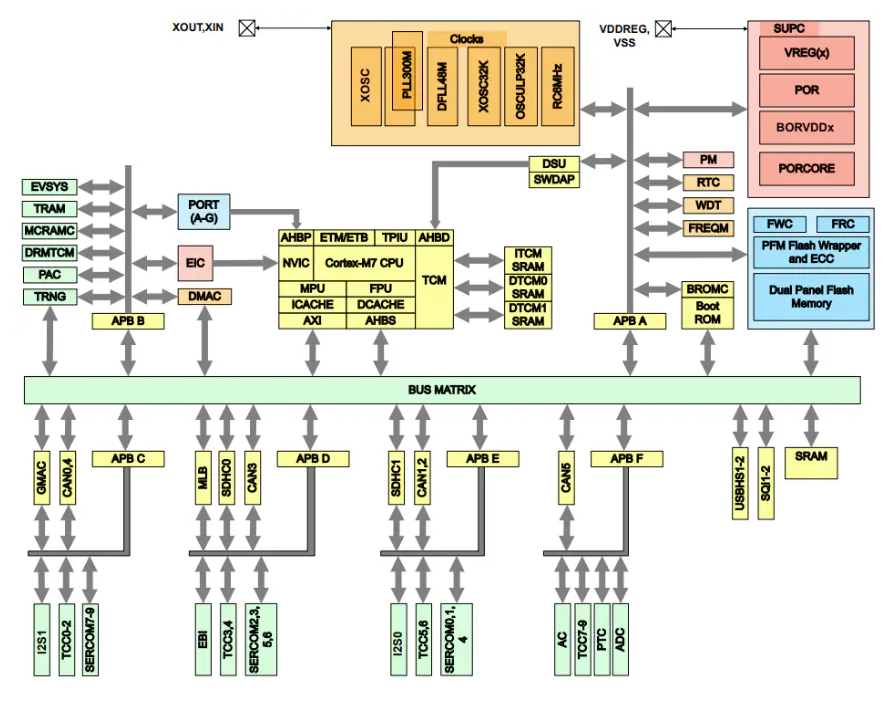

方框圖

原理圖

規范

• 工作條件：
  • VDDREG ：1.75V至1.85V、-40°C至85°C、直流至300MHz
  • VDDIO/AVDD ：1.75V至3.63V、-40°C至85°C、直流至300MHz
• 300MHz Arm^^^ ^Cortex?-M7：
  • 超標管道（6級，帶分支預測）
  • L1緩存（ECC保護指令和數據緩存各16KB）
  • 高達256Kb的緊耦合存儲器（TCM）（ECC保護指令和數據TCM各128KB）
  • 內存保護單元（MPU），具有8個區
  • 雙精度和單精度浮點運算單元（FPU）（32位和64位）
  • 單周期吞吐量乘積累加單元（MAC）
  • 符合DSP Thumb ^?^ -2標準的指令集
• 時鐘管理：
  • 32.768kHz超低功耗內部振蕩器
  • 時鐘故障檢測事件路由至正常中斷或不可屏蔽中斷（NMI）控制器：
    • CPU頻率監控器
    • 主晶體振蕩器故障檢測
    • 32.768kHz晶體振蕩器頻率監控器
  • 獨立看門狗定時器 (WDT)
  • 精密48MHz微調內部RC振蕩器
  • 多達兩個用于系統時鐘的PLL和一個用于USB高速運行的PLL
  • FREQM：頻率計
• 電源管理：
  • 上電復位 (POR) 和欠壓復位 (BOR)
  • 多種電源管理模式：空閑、待機、休眠、備份和關閉模式
  • 超低功耗實時時鐘（RTC）和實時定時器（RTT）：
    • 具有Gregorian日歷和UTC模式的RTC，可在低功耗模式下生成波形
    • RTC計數器微調校準電路，用于補償32.768kHz晶體頻率變化
• 存儲器：
  • 8MB、4MB和2MB系統內自編程閃存，具有：
    • 糾錯碼（ECC = 閃存、SRAM、TrustRAM、緩存和TCM）
    • 雙組支持同時讀寫 (RWW)（實時更新）
    • 高達4KB仿真用戶OTP存儲器
  • 額外的2x 80KB引導閃存（2x24頁）
  • 高達256KB緊耦合存儲器 (TCM) 帶ECC
  • 高達8KB的額外SRAM：
    • 可以保留在備份模式
  • 八個32位備份寄存器

應用

• PIC32CZ CA80 MCU：
  • 工業網格
  • 圖形
  • 汽車
