隨著單芯片功耗突破千瓦級，熱流密度攀升至1000W/cm2，傳統風冷已無力應對。唯有構建“芯片微流道引熱 + 智能流量調控送熱 + MEMS風冷排熱”的閉環系統，才能實現高效、穩定、綠色的散熱閉環，釋放極致算力。

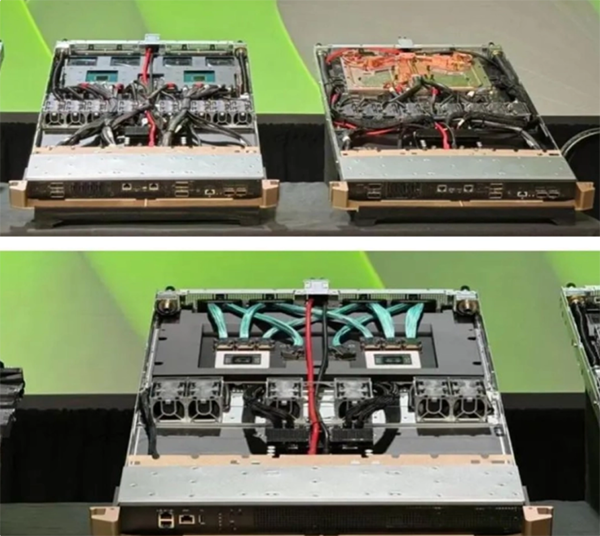

英偉達在GTC 2024展示的NVIDIA DGX GB200 NVL72帶有液冷模塊和不帶液冷模塊的計算節點內部視圖

熱管理新挑戰：從芯片到系統

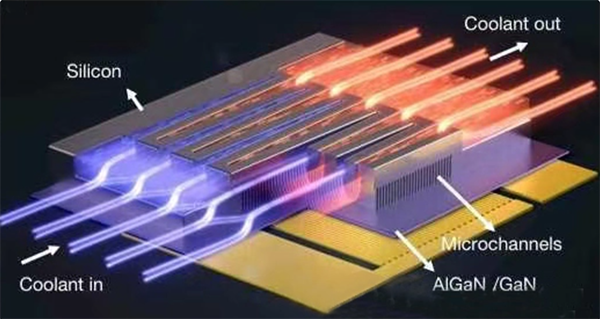

當前，芯片級液冷技術——如英偉達最新推出的微流道嵌入式GPU——將散熱前線推進至微米尺度，直面極端熱流的沖擊。微流道結構雖可迅速將熱量從芯片核心導出，卻仍面臨一個根本性難題：若冷卻液未能實現高效相變或持續循環，熱量依然堆積于系統內部，無法真正排出。

因此，僅依靠微流道“引熱”并不足夠。若缺乏合理的冷媒選擇與流量控制，液冷系統仍可能陷入“熱飽和”，導致性能降頻甚至硬件故障。真正的系統級散熱，必須同時解決“引熱、送熱、排熱”三個環節的協同問題。

“送熱”中樞：智能流控與均衡監測

在液冷系統中，冷卻液的高速流動與流量均衡直接決定散熱效率。我們提出第一類解決方案：通過高精度流量傳感器實時監測管路內的流體狀態，實現動態調節與異常預警。該技術可確保冷卻液均勻流經每一條微流道，避免局部過熱，同時提升系統能效與可靠性——實際應用中，此類智能流控方案可降低泵系統能耗超過40%。

更重要的是，流量感知能力為系統提供了“智能觸覺”，使其能夠應對負載突變、氣泡積聚、微泄漏等多重挑戰，從而將液冷系統從“被動散熱”提升為“主動熱管理”。

“排熱”終局：相變冷卻與MEMS風冷協同

若冷卻液在流道內未能實現相變，則需依靠遠端散熱裝置完成最終的熱量排出。我們提出第二類解決方案：采用相變冷卻與MEMS風冷技術相結合的方式，在系統遠端實現高效排熱。

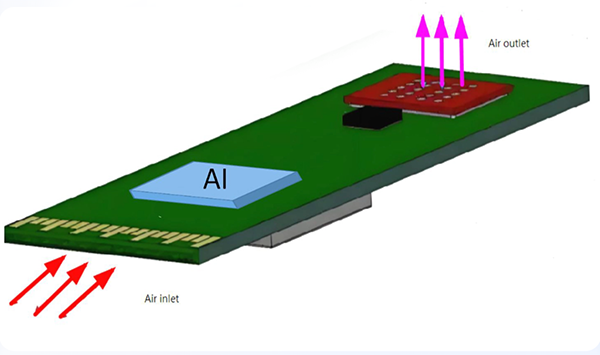

MEMS風扇憑借其毫米級厚度與高功率密度散熱能力，可集成于冷板、散熱鰭片或機箱壁面，對熱點實施精準吹拂。在空間受限的邊緣設備（如自動駕駛域控制器、機器人關節模組）中，MEMS風冷更是唯一可行的主動散熱手段。

相變冷卻則進一步提升了排熱效率，使熱量在遠端集中釋放，再通過MEMS風扇迅速排向大氣，形成真正的“熱出口”。

閉環協同：系統級散熱的新藍圖

真正的散熱閉環，需將三類技術無縫整合：

“引熱”靠芯片微流道，迅速導出熱量；

“送熱”靠智能流控，保障流量均衡與系統穩定；

“排熱”靠相變冷卻與MEMS風冷，最終將熱量排入環境。

這三者缺一不可。唯有閉環協同，才能在不同場景——無論是云端數據中心、邊緣服務器，還是移動機器人——中實現最優散熱效能，為Zettascale時代的算力釋放奠定 thermal 基礎。

在這場對抗熱極限的系統中，我們正與芯片巨頭并肩，共同構建下一代散熱架構——智能、綠色、無處不在的“散熱心臟”。
