“FiberCircuits項目是一項由麻省理工學院媒體實驗室開發的微型化框架，旨在將高密度集成電路直接嵌入到可穿戴和可機洗的纖維中。纖維內部封裝了 MCU、傳感器和 LED，尺寸極小，例如1.4 毫米寬的 ARM 微控制器和0.9 毫米寬的傳感器，從而實現了防水、耐用的交互式紡織品。”

當前的可穿戴技術市場雖已形成規模，但其產品形態的內在局限性正日益凸顯。絕大多數設備仍是剛性、笨重的電子模塊，它們被“佩戴”于身體，而非“融入”肌體。這種物理上的隔閡感損害了用戶體驗，嚴重制約了可穿戴設備發揮其市場潛力。計算機科學先驅 Mark Weiser 曾提出“泛在計算 (Ubiquitous Computing)”的愿景，預言技術終將“消失并融入我們?nèi)粘Ｉ畹慕Y(jié)構之中”。實現這一愿景，要求可穿戴技術完成一次從“佩戴”到“融入”的范式革命。FiberCircuits 正是為引領這場革命而構建的開創性技術框架，其核心戰略目標是將高性能計算能力無縫織入紡織品，從而實現真正的“無感計算”。

FiberCircuits 項目的價值在于提供了一個從設計、原型到規?；a(chǎn)的端到端解決方案。建立了一套將高密度集成電路封裝于纖維內部的完整設計原則與制造藍圖。

提供開源硬件設計與兼容 Arduino 的軟件平臺，降低了創新門檻，加速整個行業的研究、開發與原型驗證進程。

展示了一系列覆蓋虛擬現實（VR）控制到個人安全等領域的功能原型，驗證了該技術平臺的廣泛市場適應性。

提出了一套基于“卷對卷”（Roll-to-Roll）工藝的工業化生產流程，為實現低成本、大規模商業化部署奠定了堅實基礎。

接下來，我們來深入剖析 FiberCircuits 的核心技術架構，揭示其如何將復雜的電子系統轉化為柔軟、耐用且功能強大的智能纖維。

FiberCircuits 應用實例

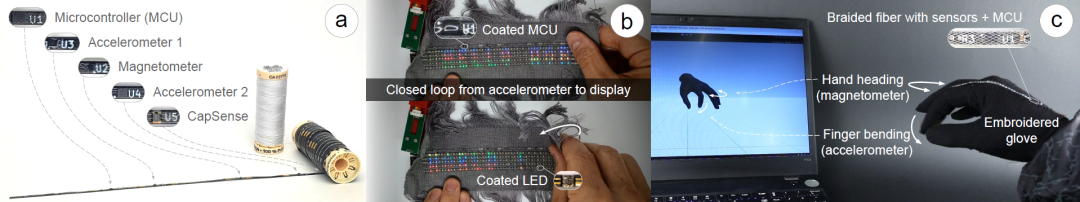

項目團隊利用 FiberCircuits 平臺構建了三個功能完備的原型，展示了其在不同紡織工藝和交互場景中的多樣性。

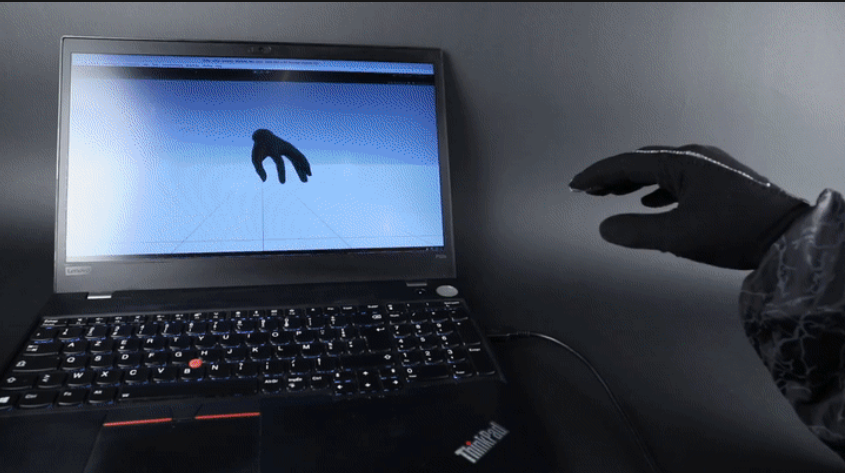

• VR 手套控制器 (VR Glove Controller) 通過刺繡工藝將一根集成了慣性測量單元（IMU）的主控光纖固定在手套上。該手套能夠?qū)崟r(shí)追蹤手指的彎曲程度和手部的空間朝向，可作為虛擬現實（VR）系統的精準輸入設備，或用于控制音樂合成器等數字樂器。此原型展示了一種為快速增長的 AR/VR 市場提供低延遲、高保真輸入模態的途徑，且無需笨重的外部硬件。

• 交互式針織帽 (Interactive Beanie) 過針織工藝將一根 LED 顯示光纖和一根主控光纖無縫集成到一頂帽子中。利用內置的加速度計，帽子可以檢測騎行者頭部的傾斜動作，并自動點亮相應方向的 LED 作為轉向信號燈。該原型驗證了平臺在個人安全和運動穿戴領域的應用價值，滿足了市場對免提、直觀信號交互的關鍵需求。

• 交互式腕帶 (Interactive Wristband) 通過編織工藝將五根 LED 顯示光纖和一根主控光纖結合，形成一個矩陣式顯示屏。該腕帶可作為健身追蹤器，通過內置的加速度計檢測傾斜角度，從而控制屏幕上文字或動畫的滾動速度。此應用證明了平臺構建完全集成、閉環系統的能力，使其成為傳統剛性形態健身追蹤器的直接競爭者。

除了已實現的原型，F(xiàn)iberCircuits 的微型化和集成性也為未來更廣泛的應用開啟了想象空間。

• 可穿戴設備 (Wearables):可集成于智能眼鏡鏡腿中提供免提控制，或制成智能戒指、健康追蹤器，實現無感的生物信號持續監測。
• 環境智能 (Ambient Intelligence):可織入智能睡眠面罩以監測睡眠質量，或集成于枕頭、智能音箱的織物表面，創造更自然的人機交互界面。
• 響應式宇航服 (Responsive Spacesuits): 可用于宇航服的碰撞檢測、通過觸覺反饋向宇航員發出警告，甚至在艙外活動中傳遞人體觸摸的反饋，增強宇航員之間的協作與感知。

FiberCircuits 架構

FiberCircuits 技術從 LED 燈絲等成熟工業產品中汲取靈感，利用現有且可擴展的柔性電路板（FPC）工藝，通過極致的小型化和創新的封裝技術，實現了先進電子器件與傳統紡織品的無縫融合。

硬件設計

原理圖和 PCB 都有 KiCad 設計，設計文檔見文末。

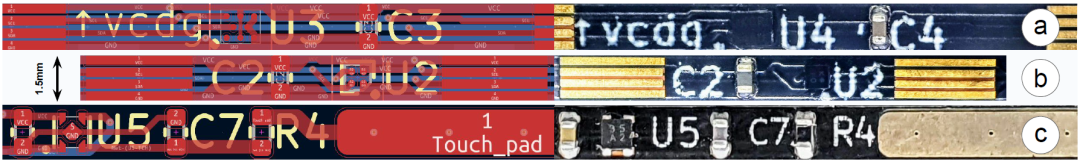

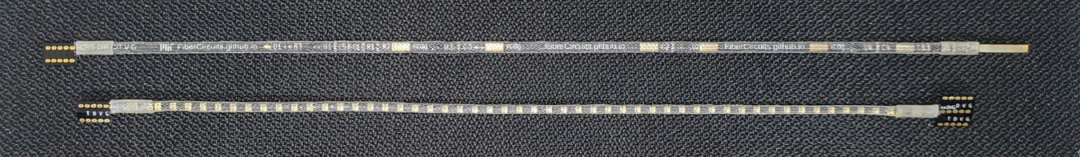

FiberCircuits 的基礎是一種寬度介于 1.0 毫米至 1.5 毫米之間的超窄柔性印刷電路板（FPC）。這種纖維形態的電路板可以承載各種微型集成電路，并根據功能需求分為兩種主要類型，以實現模塊化的設計和應用。

主控 FiberCircuits 中的雙加速度計允許系統同時追蹤不同維度的運動。例如，在 VR 手套應用中，一個加速度計用于測量手指的彎曲程度，而另一個則用于捕捉手部的整體傾斜姿態，從而實現更復雜、更精確的動作捕捉。

封裝與防護技術

為確保電子纖維在日常使用中的高可靠性，F(xiàn)iberCircuits 采用了雙重封裝策略，以應對物理磨損和環境侵蝕的嚴峻挑戰。

• 硅膠涂層 (Silicone Coating)：首先，電路板被一層透明的聚二甲基硅氧烷（PDMS）硅膠完全包裹。這層涂層提供了卓越的防水性能，保護內部的精密電子元件免受濕氣和灰塵的侵蝕。
• 編織護套 (Over-braiding)：在硅膠涂層之外，纖維被一層致密的編織物覆蓋。這種外部護套極大地增強了纖維的機械強度和耐用性，使其能夠抵御彎曲、拉伸和摩擦。

這兩種技術的結合，使得最終的交互式紡織品不僅堅固耐用，而且支持機洗。解決了傳統電子紡織品因保養與維護不便而導致消費者接受度低的核心痛點，從而極大地提升了其商業可行性。

通過這種精巧的架構設計，F(xiàn)iberCircuits 成功地將功能與耐用性結合起來，為下一章節將要探討的技術實現細節奠定了堅實的基礎。

技術實現與設計框架

一個成功的技術平臺，其價值不僅在于架構的創新，更在于一系列關鍵工程權衡與生態系統構建決策。我們將剖析其在核心處理單元、輸入輸出模態以及軟件開發環境方面的戰略選擇。

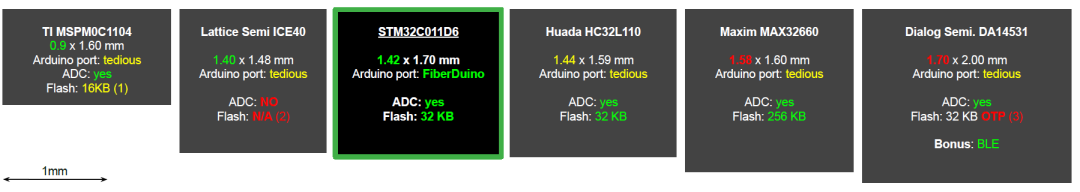

核心處理單元選型分析

項目團隊選擇了意法半導體（STMicroelectronics）的 STM32 系列芯片。這一決策是在對市面上多種微型處理器進行全面評估后做出的，旨在實現尺寸、性能、功耗和開發便捷性之間的最佳平衡。

STM32 芯片憑借其 1.4 毫米的窄尺寸、充足的閃存、內置的模數轉換器（ADC）功能以及強大的開源社區支持（STM32duino），成為 FiberCircuits 平臺的理想選擇。它不僅滿足了極致小型化的要求，還為開發者提供了一個熟悉且功能豐富的編程環境，這是構建繁榮生態系統的關鍵。

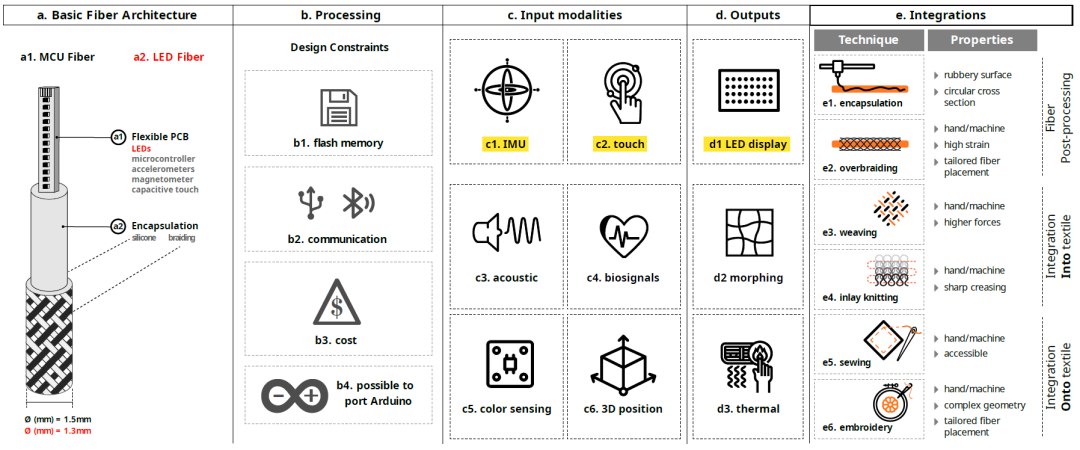

輸入與輸出模態

FiberCircuits 平臺支持多種輸入（傳感）和輸出（反饋）模態，既有已經實現的原型，也為未來的擴展留下了廣闊空間。

已實現的輸入模態包括：

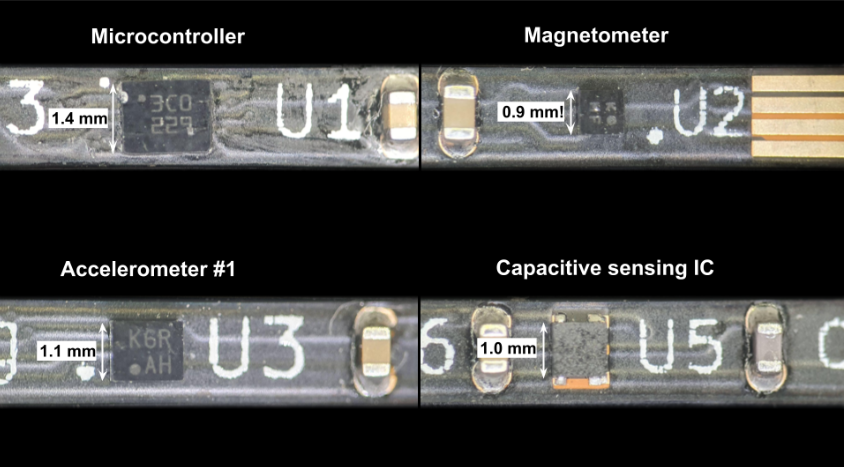

• 運動與方向追蹤：通過集成 MEMSIC MMC5633NJL 磁力計（0.9mm 寬）和 MC3672 加速度計（1.1mm 寬），纖維能夠精確捕捉方向、傾斜和運動數據。
• 電容式觸摸傳感：利用微控制器內置的 ADC 或?qū)Ｓ玫挠|摸感應芯片，可以輕松實現觸摸交互。

潛在的輸入模態：

• 生物信號：可集成光電容積描記（PPG）、皮電活動（EDA）和心電圖（ECG）傳感器，用于健康監測。
• 光學傳感：可集成光敏傳感器或顏色傳感器，用于環境感知或手勢識別。
• 聲學傳感：可集成微型麥克風，用于語音交互或聲源定位。

已實現的輸出模態是可尋址的 LED 顯示光纖，能夠形成動態的視覺顯示矩陣。

前瞻性的輸出模態則包括利用液晶聚合物（LCPs）實現形狀變化界面，或通過微電流刺激實現觸覺反饋。

軟件與開發生態

為了降低創新門檻，讓更廣泛的研究人員和創客能夠使用該平臺，項目團隊通過移植 STM32duino 核心庫，使 FiberCircuits完全兼容 Arduino。用戶可以直接使用簡單的setup()和loop()函數進行編程，并利用項目團隊提供的定制化開源庫，快速調用各種傳感器和執行器，從而極大地縮短了從概念到原型的開發周期。

制造工藝與可擴展性分析

一項技術的商業價值不僅取決于其設計上的精巧，更關鍵的是其是否具備可行的、經濟高效的規?；a(chǎn)能力。

快速原型制作：光纖激光器

在研發階段，快速迭代是成功的關鍵。FiberCircuits 采用光纖激光器（如 JPT 品牌）進行柔性電路板（FPC）的原型制作。該工藝?yán)?a target="_blank">高精度激光束在覆銅薄膜上直接蝕刻或切割出電路走線，能夠?qū)崿F(xiàn)高達40μm的線寬精度。這種方法不僅精度高，而且速度快：制作一個復雜的纖維電路原型僅需約 5 秒鐘。這使得設計團隊能夠在數小時內完成從設計、制造到測試的完整閉環，極大地加速了創新進程。

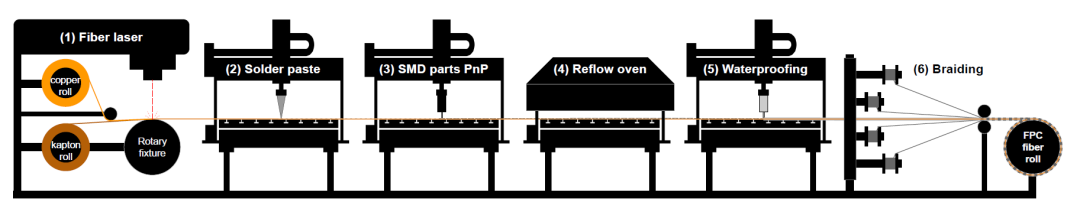

工業化量產流程：卷對卷制造

為了實現從米級到公里級的跨越，F(xiàn)iberCircuits 提出了一套完整的“卷對卷”（Roll-to-Roll）連續制造流程。該流程借鑒了 NFC 標簽等產品的成熟量產經驗，將多個生產步驟整合到一條自動化生產線上。

1. 互連合成 (Interconnects Synthesis)使用工業級光纖激光器在連續的柔性基材卷上高速雕刻電路圖案。
2. 焊膏沉積 (Solder Paste Deposition)通過模板印刷技術，將焊膏精確地涂覆在所有元件的焊盤上。
3. SMD 部件貼片 (SMD Parts Pick and Place)高速貼片機自動將微控制器、傳感器和 LED 等表面貼裝器件（SMD）精確放置到涂有焊膏的電路板上。
4. 回流焊爐 (Reflow Oven) 電路板通過一個多溫區的回流焊爐，焊膏熔化后冷卻，將所有元件牢固地焊接在電路板上。
5. 防水處理 (Waterproofing)通過注塑或涂覆工藝，將硅膠等防水材料均勻地封裝在纖維電路外部。
6. 纖維紋理定型 (Fiber Texture Finalization)根據需要，在纖維外部進行編織或紡紗，賦予其傳統紗線的外觀和觸感，并進行最終的卷繞。

小結

FiberCircuits 的主要競爭優勢可以歸結為以下四點，它們共同構成了其強大的價值主張：

• 極致小型化 (Extreme Miniaturization): 將高性能電路封裝于直徑僅 1.5mm 的纖維內，實現了真正的“隱形”計算，為用戶提供了前所未有的舒適性和無感體驗。
• 卓越耐用性 (Exceptional Durability):經過嚴苛的機械和洗滌測試驗證，其堅固的結構和可機洗特性完全滿足日常使用的要求，解決了消費級電子紡織品的關鍵痛點。
• 開放與易用性 (Openness & Accessibility):基于開源硬件和兼容 Arduino 的軟件生態系統，極大地降低了開發者和設計師的創新門檻，有助于激發更廣泛的社群參與和應用創造。
• 商業可擴展性 (Commercial Scalability):提出了明確的低成本、高效率的卷對卷（Roll-to-Roll）量產路徑，為從實驗室走向大規模工業化生產奠定了堅實的基礎。

盡管前景廣闊，F(xiàn)iberCircuits 平臺仍面臨一些挑戰，例如，高度集成化的纖維給材料回收帶來了新的課題。此外，在當前原型中，電源仍需外部連接，實現完全獨立的能源解決方案是未來的重要方向。

為此，項目團隊已經規劃了清晰的未來工作路線圖。中期目標包括集成能量收集組件（如微型光伏電池）和例如 InPlay IN100-W (1.1 毫米寬) 等微型藍牙芯片，以實現無線通信和更高的能源自主性。長遠來看，該技術有望應用于更廣泛的領域，如可植入式醫療設備和大規模的響應式建筑材料，最終實現 Mark Weiser 所構想的，一個技術與環境無縫融合的未來。

項目主頁：

https://www.media.mit.edu/projects/fibercircuits/

項目倉庫（含軟硬件源文件）：

https://github.com/FiberCircuits/

論文下載：

https://dam-prod2.media.mit.edu/x/2025/08/10/FiberCircuits_UIST2025_dhvfHS3.pdf
