Microchip Technology AVR64EA28/32/48 AVR? EA微控制器為AVR CPU配備了以高達20MHz的時鐘速度運行的硬件乘法器。AVR EA系列具有靈活且低功耗的架構，包括事件系統、精確的模擬子系統和先進的數字外設。該MCU具有64KB閃存、6KB SRAM和512B EEPROM。Microchip AVR64EA28/32/48 AVR EA MCU采用28、32和48引腳封裝。

數據手冊：*附件：Microchip Technology AVR64EA28，32，48 AVR? EA微控制器數據手冊.pdf

特性

AVR? CPU
- 運行頻率高達20MHz
- 單周期I/O寄存器訪問
- 兩級中斷控制器
- 雙周期硬件乘法器
- 電源電壓范圍：1.8V至5.5V
存儲器
- 64KB系統內可編程閃存，具有真正的同時讀寫操作
- 6KB SRAM
- 512 EEPROM
- 非易失性存儲器中的64B用戶行，可在芯片擦除期間保留數據，并在器件鎖定時進行編程
- 寫入/擦除周期
  - 閃存寫入/擦除周期：10,000次
  - EEPROM寫入/擦除周期：100,000次
- 數據保持期：40年（+55°C時）
系統
- 上電復位 (POR) 電路
- 掉電檢測器 (BOD)，具有用戶可編程電平
- 電壓電平監控器 (VLM)，可在高于BOD電平的可編程電平上中斷
- 時鐘故障檢測 (CFD)
- 時鐘選項
  - 高精度內部高頻振蕩器，可選頻率高達24MHz (OSCHF)，具有自動調諧功能，可提高內部振蕩器精度
  - 內部超低功耗32.768kHz振蕩器 (OSC32K)
  - 外部32.768kHz晶體振蕩器 (XOSC32K)
  - 外部時鐘輸入
  - 外部高頻晶體振蕩器，具有時鐘故障檢測 (XOSCHF) 功能
- 單引腳統一編程和調試接口 (UPDI)
- 3種睡眠模式
  - 空閑，所有外圍設備運行，可即時喚醒
  - 待機，選定外設可配置運行
  - 掉電，數據完整保留
溫度范圍
- 工業環境溫度范圍：-40°C至+85°C
- 擴展環境溫度范圍：-40°C至+125°C
外設
- 2x 16位A型計時器/計數器 (TCA)，具有3個比較通道，用于脈沖寬度調制 (PWM) 和波形生成
- 4個16位B型計時器/計數器 (TCB)，具有輸入捕獲和信號測量功能
- 1個16位實時計數器 (RTC)，從外部晶體或內部RC振蕩器運行
- 3個USART，具有分?jǐn)?shù)波特率發生器、自動波特率和幀起始檢測功能
- 1個主機/客戶端串行外設接口 (SPI)
- 1個雙線接口 (TWI)，具有雙地址匹配
  - 主機和客戶端獨立運行（雙模式）
  - 兼容Philips I^2^C
  - 標準模式（Sm，100kHz）
  - 快速模式（Fm，400kHz）
  - 快速模式+（Fm+，1MHz）
- 用于獨立于CPU、可預見的外設間信號傳輸?shù)腅vent System
- 可配置自定義邏輯 (CCL)，多達4個可編程查找表 (LUT)
- 1個12位375ksps差分模數轉換器 (ADC)，包括一個可編程增益放大器 (PGA)，輸入信號上的增益為1倍至16倍
- 1個10位數模轉換器(DAC)
- 2個模擬比較器 (AC)，具有窗口比較功能
- 多個電壓基準 (VREF)
  - 1.024V
  - 2.048V
  - 2.500V
  - 4.096V
  - VREFA
  - ~~VDD~~
- 自動循環冗余校驗 (CRC) 閃存程序內存掃描
- 看門狗定時器 (WDT)，帶窗口模式和單獨的片上振蕩器
- 所有通用引腳上外部中斷
I/O和封裝
- 24個至42個可編程I/O引腳
- 28引腳VQFN 4mm x 4mm、SPDIP和SSOP封裝
- 32引腳VQFN 5mmx5mm和TQFP 7mmx7mm
- 48引腳VQFN 6mm x 6mm和TQFP 7mm x 7mm

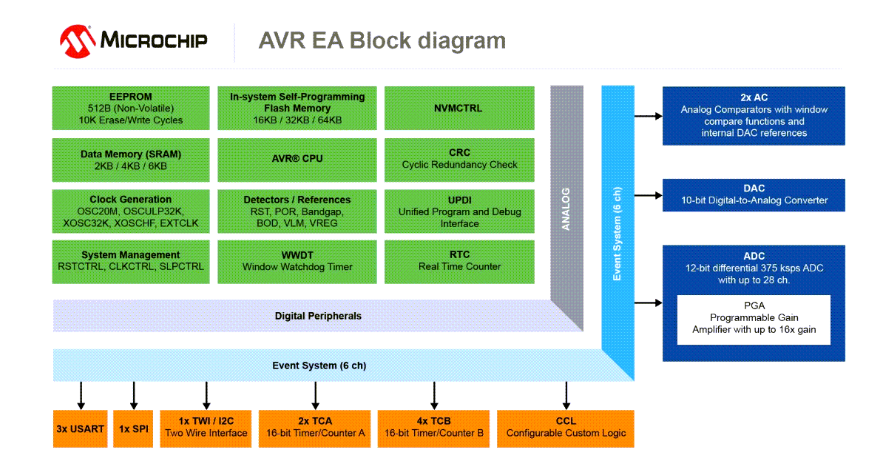

AVR? EA系列概述

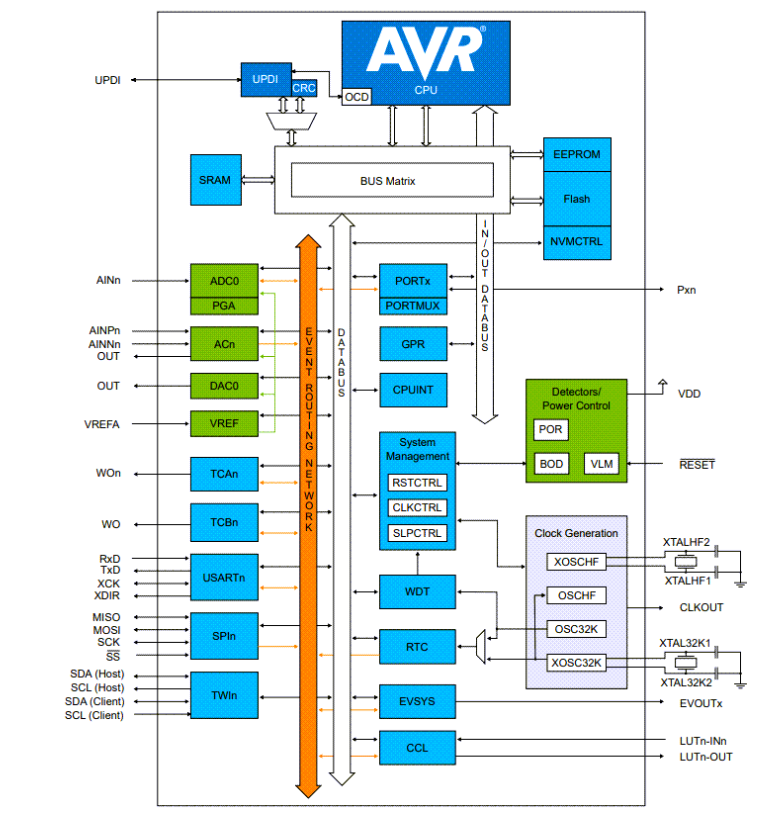

方框圖

AVR64EA微控制器：高性能與靈活性的完美結合

Microchip Technology的AVR64EA28/32/48微控制器是AVR? EA家族的重要成員，基于先進的AVR? CPU架構，集成了豐富的功能模塊和靈活的配置選項。本文將詳細介紹這款微控制器的關鍵特性和應用優勢。

一、核心架構與性能

AVR64EA系列采用8位AVR RISC CPU核心，具有以下顯著特點：

?135條指令?的高效指令集
?硬件乘法器?支持快速數學運算
?最高20MHz時鐘頻率?，提供強大處理能力
?單周期I/O寄存器訪問?，提高外設控制效率
?兩級中斷控制器?，實現靈活的中斷管理
?1.8-5.5V寬電壓工作范圍?，適應不同應用場景

二、存儲系統

AVR64EA提供豐富的存儲資源：

?64KB Flash存儲器?：支持讀-寫同時操作(RWW)和不可讀-寫同時操作(NRWW)區域
?6KB SRAM?：用于數據存儲和程序堆棧
?512B EEPROM?：保持關鍵數據
? 64B用戶行(User Row) ?：芯片擦除時保留數據

存儲系統采用分段保護機制，可劃分為：

Boot加載程序區(BOOT)
應用程序代碼區(APPCODE)
應用程序數據區(APPDATA)

三、豐富的外設接口

AVR64EA集成了多種外設模塊，滿足復雜應用需求：

定時器系統

?兩個16位TCA定時器?：每個帶3個比較通道，支持PWM和波形生成
?四個16位TCB定時器?：支持輸入捕獲功能
? 實時計數器(RTC) ?：可外接32.768kHz晶體或使用內部振蕩器

通信接口

?三個USART?：帶分?jǐn)?shù)波特率生成器、自動波特率和幀起始檢測
?SPI主機/客戶端接口?
?TWI/I2C接口?：支持標準模式(100kHz)、快速模式(400kHz)和快速模式+(1MHz)

模擬功能

?12位差分ADC?：375ksps采樣率，帶可編程增益放大器(PGA)
?10位DAC?：提供精確模擬輸出
? 兩個模擬比較器(AC) ?：帶窗口比較功能

四、高級系統特性

AVR64EA提供了多項增強系統可靠性和靈活性的功能：

事件系統(EVSYS)

6個并行事件通道
支持外設間直接信號傳輸
在活動模式、空閑模式和待機模式下工作

可配置自定義邏輯(CCL)

最多4個可編程查找表(LUT)
實現簡單邏輯功能，減少CPU干預

電源管理

三種睡眠模式：空閑、待機和掉電
獨立外設時鐘門控，優化功耗
電壓等級監控(VLM)功能

五、開發與調試支持

AVR64EA提供全面的開發支持：

?單線UPDI接口?：用于編程和調試
? 片上調試(OCD) ?功能
? 時鐘故障檢測(CFD) ?：確保系統可靠性
?CRC內存掃描?：驗證程序完整性

六、封裝選項

AVR64EA提供多種封裝選擇，適應不同應用場景：

28引腳：SPDIP、SSOP和VQFN
32引腳：VQFN和TQFP
48引腳：VQFN和TQFP

應用領域

憑借其高性能和豐富外設，AVR64EA微控制器非常適合以下應用：
