Microchip Technology PIC16F15254 8引腳微控制器具有基本外設集，包括關鍵內核獨立外設 (CIP)、智能模擬和標準通信模塊。這些微控制器采用增強型中檔內核，具有49條指令、16個堆棧級、7KB程序閃存，具有高達32MHz速度。PIC16F15254 MCU包含10位模數轉換器 (ADC)、外設引腳選擇 (PPS) 內存訪問分區 (MAP)，支持用戶在數據保護和引導裝載程序方面的應用。此外，設備信息區 (DIA) 存儲固定電壓基準 (FVR) 偏移值，幫助提高ADC準確度。

數據手冊：*附件：Microchip Technology PIC16F15254 8位微控制器數據手冊.pdf

PIC16F15254微控制器采用eXtreme低功耗技術 (XLP)，因此特別適合用于各種低功耗應用。這些MCU采用28引腳SPDIP、28引腳SSOP或28引腳VQFN (4mm x 4mm x 1mm) 封裝。

特性

• 增強中等內核，帶49指令、16堆棧級別
• 閃存程序內存，帶自讀/寫功能
• 低功耗和系統靈活性：
  • eXtreme低功耗 (XLP)
  • 外設引腳選擇 (PPS)
• 通信:
  • EUSART(UART)
  • MSSP(SPI/I2C)
• 波形控制：
  • 2個10位PWM
  • 2個捕獲、比較、PWM (CCP)
• 智能模擬：
  • 帶電壓基準的12通道10位模數轉換器
• 定時和測量：
  • 1個8/16位定時器 (TMR0)
  • 1 個 16 位定時器(TMR1)
  • 1個8位定時器 (TMR2)
• 安全和監控：
  • 看門狗定時器 (WDT)
  • 增強型上電/斷電重置
  • 具有快速恢復功能的可編程掉電復位 (BOR)

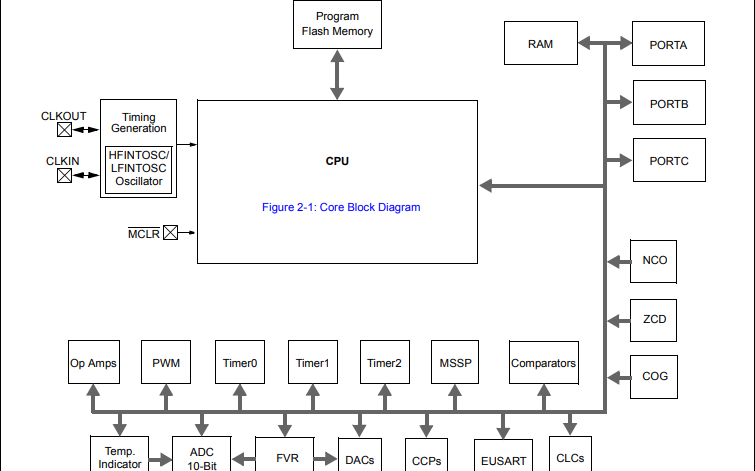

框圖

PIC16F15254/55 系列微控制器：高性能與靈活性的完美結合

引言

Microchip Technology 推出的 PIC16F15254/55 是面向成本敏感型傳感器與實時控制應用的8位微控制器。該系列產品具備豐富的外設資源、優異的功耗表現以及靈活的內存配置，適用于工業控制、消費電子、物聯網節點等多種應用場景。

核心特性

1. 高性能RISC架構

• 采用C編譯器優化的RISC指令集，共50條指令
• 最高運行頻率達 32 MHz ，指令周期最短 125 ns
• 16級深硬件堆棧，支持溢出與下溢復位

2. 豐富內存配置

• PIC16F15254 ：7 KB Flash + 512 B SRAM
• PIC16F15255 ：14 KB Flash + 1024 B SRAM
• 支持內存分區（MAP），便于實現引導加載程序與數據保護
• 提供設備信息區（DIA）與配置信息區（DCI）

3. 寬電壓與溫度范圍

• 工作電壓：1.8V ~ 5.5V
• 溫度范圍：
  • 工業級：-40°C ~ 85°C
  • 擴展級：-40°C ~ 125°C

外設資源概覽

模擬外設

• 10位ADC ：
  • 最多28個外部通道 + 2個內部通道
  • 支持在Sleep模式下運行
• 固定電壓參考（FVR） ：
  • 可選輸出：1.024V / 2.048V / 4.096V
  • 內部連接至ADC，提升精度

數字與通信外設

• 2個CCP模塊 ：支持捕獲、比較與10位PWM
• 2個獨立10位PWM
• EUSART ：支持RS-232、RS-485、LIN協議
• MSSP模塊 ：支持SPI與I2C通信
• 定時器系統 ：
  • TMR0（8/16位可配置）
  • TMR1（16位，帶門控）
  • TMR2（8位，帶硬件限制定時器）

靈活引腳配置

• 外設引腳選擇（PPS） ：支持?jǐn)?shù)字外設引腳重映射
• 中斷引腳豐富 ：
  • 1個外部中斷引腳
  • 最多25個引腳支持電平變化中斷（IOC）

低功耗特性

PIC16F15254/55 在功耗控制方面表現出色：

• Sleep模式 ：
  • WDT開啟時：< 900 nA @ 3V
  • WDT關閉時：< 600 nA @ 3V
• 運行模式 ：
  • 32 kHz 時：48 μA @ 3V
  • 4 MHz 時：< 1 mA @ 5V

開發與調試支持

• ICSP? ：雙引腳在線串行編程
• ICD ：雙引腳在線調試，支持一個斷點
• 集成調試模塊 ，便于開發與故障排查

典型應用場景

• 傳感器接口與信號調理
• 電機控制與驅動
• 電源管理與電池供電設備
• 工業自動化與控制系統
• 消費類電子產品
