在工業流體控制、市政供水、能源輸送等領域，流量監測是是保障系統穩定的關鍵環節，作為長期使用流量計的使用者對各種流量計的了解可以說是頗多。傳統機械流量計常受流體腐蝕、雜質堵塞等問題影響，不僅維護成本高，還易產生計量誤差。而超聲波流量計的無接觸測量使得它在各領域中的使用更加寬闊，它的精度高也是通過電子系統間的良好合作，通過信號的發射、捕獲、處理與輸出，將超聲波傳播特性轉化為更為準確的流量數據。

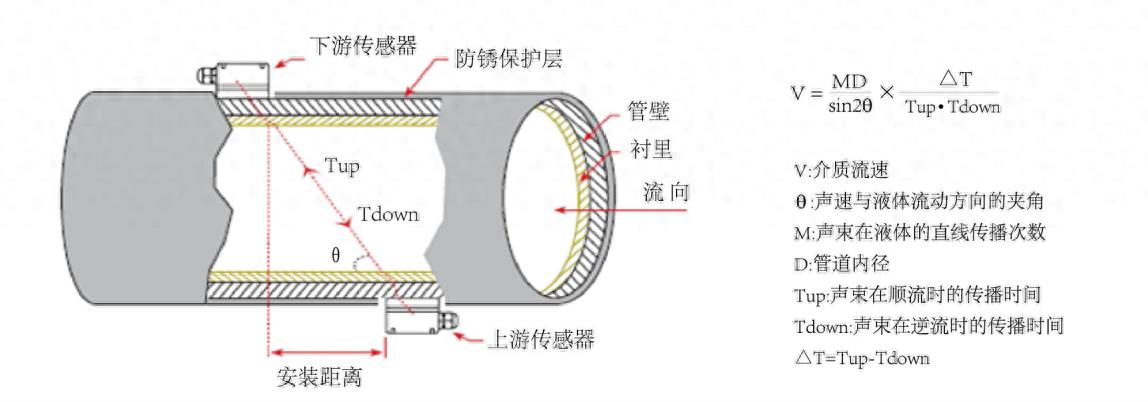

它的電子系統的由不同的幾項組成，傳感器模塊是信號出入口，采用壓電晶體元件，通過逆壓電效應將電能轉換為超聲波信號發射，再通過壓電效應將接收的聲波還原為電信號，測量精度高為流速計算提供準確的參數。

信號處理模塊通過放大電路增強微弱接收信號，借助差分濾波技術抑制電磁干擾與振動噪聲，同時完成模擬信號向數字信號的轉換。主控與補償模塊負責數據運算，基于時差法或多普勒法算法，結合管道參數推導流量，減少壓力導致的聲速漂移等誤差，是一個很關鍵的存在。

接口與電源模塊保障系統互聯與供電穩定，電源管理電路適配24V直流等工業供電標準，通信接口支持HART等協議及RS485總線，實現數據上傳與遠程控制，并且有一部分還配備4-20mA模擬輸出與脈沖輸出接口，可以供大家作出多方面的選擇。

在實際應用中，我們也需根據流體特性如溫度、壓力、腐蝕性、等來選擇合適的產品，各種電子模塊的相互幫助使超聲波流量計在復雜工況下仍能保持精度高的測量，成為我們工業中的重要檢測工具。
