UCC2773x-Q1 是一款 700V 半橋柵極驅動器，具有 3.5A 源電流和 4A 灌電流能力，旨在驅動功率 MOSFET 和 IGBT。該器件由一個接地基準通道 （LO） 和一個浮動通道 （HO） 組成，設計用于驅動半橋配置的 MOSFET 和使用自舉電源工作的 IGBT。該器件具有強大的驅動功能，具有出色的噪聲和瞬態抗擾度，包括輸入端的大負電壓容差、高dV/dt容差、開關節點（HS）上的寬負瞬態安全工作區（NTSOA）和互鎖。

該器件接受10V至21V的寬偏置電源輸入，并為VDD和HB偏置電源引腳提供UVLO保護。UCC2773x-Q1 采用各種封裝，額定工作溫度范圍為 –40°C 至 150°C。
*附件：ucc27734-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 設備溫度等級 1
• 高側、低側配置，具有獨立輸入
• 最大自舉電壓為 +700V（HB 引腳）
• 4A 灌電流峰值輸出電流，3.5A 源電流
• 典型 32ns 傳播延遲
• HO/LO之間的傳播延遲匹配在最大6ns以內
• VDD 偏置電源范圍為 10V 至 21V
• 能夠處理 –6V 的輸入引腳
• 專為引導作而設計的浮動通道
• HS引腳上最大共模瞬態抗擾度為200V/ns
• 輸入聯鎖功能（UCC2773x-Q1）
• 兩個通道均內置 8V 欠壓鎖定 （UVLO）
• SOIC 14引腳封裝，SOIC 8引腳封裝

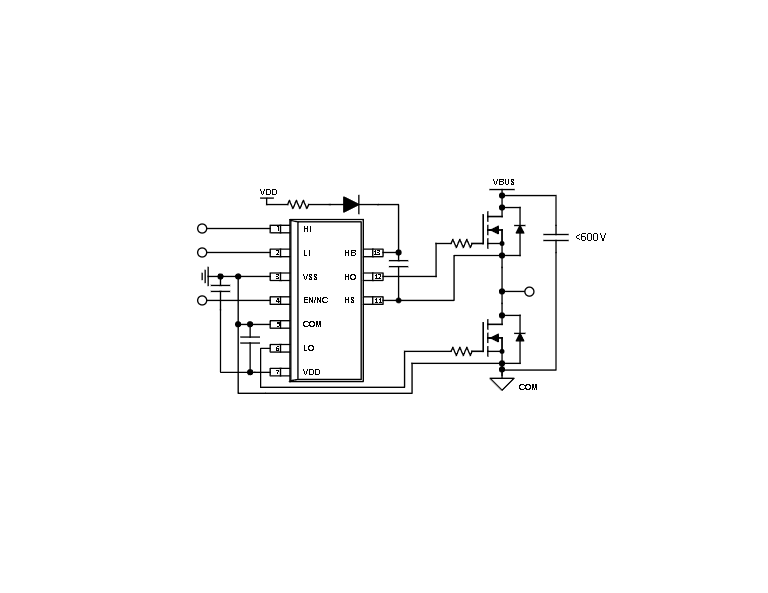

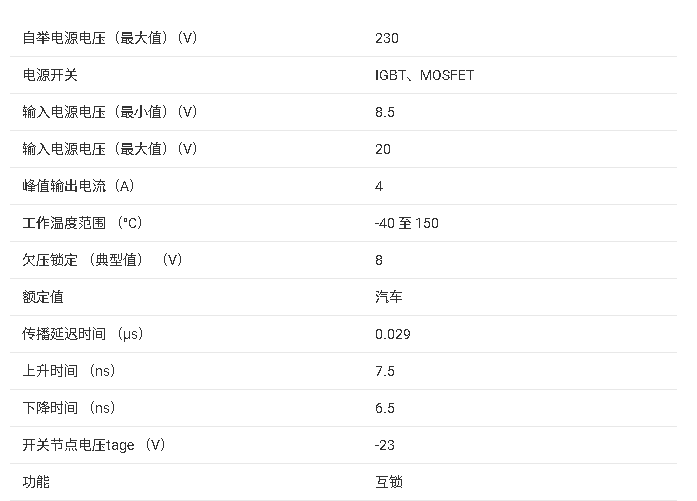

參數

方框圖

?1. 核心特性?

• ?汽車級認證?：通過AEC-Q100 Grade 1認證，支持-40°C至150°C工作溫度。
• ?高性能驅動?：峰值輸出電流4A（灌電流）/3.5A（源電流），傳播延遲低至32ns（典型值），通道間延遲匹配≤6ns。
• ?高壓支持?：最大自舉電壓700V（HB引腳），支持200V/ns共模瞬態抗擾度（HS引腳）。
• ?靈活供電?：VDD偏置電壓范圍10V-21V，兼容TTL/CMOS輸入邏輯。
• ?保護功能?：
  • 雙通道欠壓鎖定（UVLO）：VDD與HB電壓監測。
  • 輸入互鎖功能（防止上下管直通）。
  • 負瞬態安全工作區（NTSOA）：HS引腳支持-9V瞬態（HB-HS=12V時）。

?2. 應用場景?

• ?新能源?：電動汽車充電器（OBC）、儲能系統（BESS）DC/AC轉換。
• ?工業電源?：服務器/電信電源、白色家電PFC及電機驅動。
• ?橋式拓?fù)?/strong>?：半橋/全橋LLC、移相全橋、雙晶體管正激變換器。

?3. 關鍵設計要點?

• ?自舉電路?：
  • 推薦CBOOT≥10倍柵極電容（典型值100nF），DBOOT選用快恢復二極管。
  • 可選RBOOT（如2.2Ω）限制充電電流。
• ?布局優化?：
  • 縮短HO/LO至MOSFET的走線，降低寄生電感。
  • VDD與HB引腳就近放置低ESR陶瓷電容（如1μF X7R）。
• ?柵極電阻?：典型值3.01Ω，平衡開關速度與振鈴抑制。

?4. 封裝與型號差異?

• ?UCC27734-Q1?：SOIC-8封裝（3.91mm×4.90mm），無EN引腳。
• ?UCC27735-Q1?：SOIC-14封裝（3.91mm×8.65mm），支持EN引腳快速關斷（響應時間32ns）。

?5. 功耗估算?
驅動87nC柵極電荷的MOSFET時：

• 總損耗≈111mW（100kHz開關頻率）。
• 動態損耗主導（如柵極電荷損耗占261mW，驅動IC分?jǐn)?02mW）。
