UCC2773x-Q1 是一款 700V 半橋柵極驅動器，具有 3.5A 源電流和 4A 灌電流能力，旨在驅動功率 MOSFET 和 IGBT。該器件由一個接地基準通道 （LO） 和一個浮動通道 （HO） 組成，設計用于驅動半橋配置的 MOSFET 和使用自舉電源工作的 IGBT。該器件具有強大的驅動功能，具有出色的噪聲和瞬態抗擾度，包括輸入端的大負電壓容差、高dV/dt容差、開關節點（HS）上的寬負瞬態安全工作區（NTSOA）和互鎖。

該器件接受10V至21V的寬偏置電源輸入，并為VDD和HB偏置電源引腳提供UVLO保護。UCC2773x-Q1 采用各種封裝，額定工作溫度范圍為 –40°C 至 150°C。
*附件：ucc27735-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 設備溫度等級 1
• 高側、低側配置，具有獨立輸入
• 最大自舉電壓為 +700V（HB 引腳）
• 4A 灌電流峰值輸出電流，3.5A 源電流
• 典型 32ns 傳播延遲
• HO/LO之間的傳播延遲匹配在最大6ns以內
• VDD 偏置電源范圍為 10V 至 21V
• 能夠處理 –6V 的輸入引腳
• 專為引導作而設計的浮動通道
• HS引腳上最大共模瞬態抗擾度為200V/ns
• 輸入聯鎖功能（UCC2773x-Q1）
• 兩個通道均內置 8V 欠壓鎖定 （UVLO）
• SOIC 14引腳封裝，SOIC 8引腳封裝

參數

方框圖

?1. 產品概述?
UCC27735-Q1是德州儀器（TI）推出的汽車級700V半橋柵極驅動器，專為驅動功率MOSFET/IGBT設計，具有以下核心特性：

• ?高驅動能力?：峰值輸出電流4A（灌電流）/3.5A（拉電流）。
• ?高噪聲免疫?：支持200V/ns的共模瞬態抗擾度，適用于高頻開關場景。
• ?快速響應?：典型傳播延遲32ns，通道間延遲匹配≤6ns。
• ?寬電壓范圍?：VDD偏置電源10V-21V，最大自舉電壓700V（HB引腳）。

?2. 關鍵特性?

• ?汽車認證?：符合AEC-Q100 Grade 1標準（-40°C至150°C）。
• ?靈活配置?：獨立高低側輸入（HI/LI），支持交叉互鎖保護。
• ?保護功能?：雙通道欠壓鎖定（UVLO）、負壓輸入耐受（-6V）。
• ?封裝選項?：SOIC-8（3.91mm×4.90mm）和SOIC-14（3.91mm×8.65mm）。

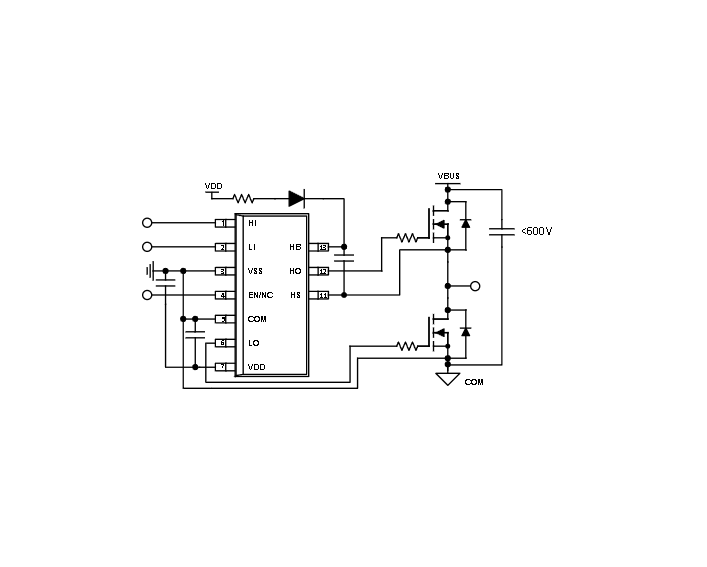

?3. 典型應用?

• ?電動汽車?：車載充電器（OBC）、DC-DC轉換器。
• ?工業電源?：服務器/電信電源、電池儲能系統（BESS）。
• ?家電與白電?：電機驅動、PFC電路。

?4. 功能模塊詳解?

• ?輸入級?：TTL/CMOS兼容，內置150kΩ下拉電阻，防止浮空誤觸發。
• ?輸出級?：獨特推挽結構（P+N MOSFET并聯），優化米勒平臺區驅動能力。
• ?電平移位器?：支持HS引腳負壓瞬態（最低-9V@HB-HS=12V）。
• ?使能控制?（僅14引腳版本）：EN引腳可快速禁用輸出，響應時間32ns。

?5. 電氣參數?

• ?UVLO閾值?：VDD開啟8.3V（典型），HB-HS開啟7.6V（典型）。
• ?靜態電流?：VDD至VSS約150μA（典型值）。
• ?開關性能?：上升/下降時間≤7ns（負載1nF時）。

?6. 設計注意事項?

• ?布局建議?：縮短高電流回路（如COM引腳路徑），減少地彈噪聲。
• ?自舉電容?：容值需≥10倍柵極電容，推薦并聯低ESR陶瓷電容。
• ?負壓處理?：HS引腳瞬態負壓需通過優化寄生電感控制。

?7. 版本差異?

• ?UCC27734-Q1?：8引腳封裝，無獨立EN功能，COM與VSS內部短接。
• ?UCC27735-Q1?：14引腳封裝，支持使能控制，COM/VSS分離以降低噪聲。

本文檔完整覆蓋器件規格、應用電路及可靠性設計指南，適用于高密度電源系統的開發需求。
