UCC278X4-Q1 是一款 230V 半橋柵極驅動器，具有 3.5A 源電流、4A 灌電流，用于驅動功率 MOSFET。該器件由一個接地基準通道 （LO） 和一個浮動通道 （HO） 組成，設計用于驅動使用自舉電源工作的半橋配置 MOSFET。該器件具有快速傳播延遲和兩個通道之間的出色延遲匹配。UCC278X4-Q1 允許 8.5V 至 20V 的寬 VDD 工作電壓，以支持更寬范圍的柵極電壓驅動，以及低側 （VDD） 和高側 （HB） 偏置電源的 UVLO 保護。UCC27834-Q1 包括一個互鎖功能選項，可防止兩個輸出同時打開

該器件具有強大的驅動功能，具有出色的噪聲和瞬態抗擾度，包括高dV/dt容差（100V/ns）和開關節點（HS）上的寬負瞬態安全工作區（NTSOA）。UCC278X4-Q1 采用 SOIC-8 引腳封裝，額定工作溫度范圍為 –40°C 至 150°C。
*附件：ucc27834-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 設備溫度等級 1
• 雙獨立輸入，用于帶互鎖 （UCC27834-Q1） 或無互鎖 （UCC27884-Q1） 的高側和低側驅動器
• 最大自舉電壓為 +230V（HB 引腳）
• 8.5V 至 20V VDD 偏置推薦范圍
• 3.5A 源極峰值輸出電流，4A 灌電流
• 快速傳播延遲（典型值 29ns）
• HO/LO之間的緊密傳播延遲匹配（最大<5ns）
• dV/dt 抗擾度為 100V/ns
• VDD上的靜態電源電流消耗低，為150μA（典型值），HB上為90μA（典型值）
• 內置 8V UVLO 保護，適用于高側和低側通道
• 專為引導作而設計的浮動通道
• 采用標準 SOIC-8 封裝
• 在溫度范圍內指定的所有參數，–40°C 至 +150°C

參數

方框圖

?1. 核心特性?

• ?汽車級認證?：通過AEC-Q100 Grade 1認證（-40°C至150°C工作溫度范圍）。
• ?驅動能力?：峰值輸出電流3.5A（源電流）/4A（灌電流），支持230V自舉電壓（HB引腳）。
• ?高速響應?：傳播延遲29ns（典型值），通道間延遲匹配≤5ns。
• ?抗干擾性?：100V/ns共模瞬態抗擾度，負瞬態安全工作區（NTSOA）支持HS引腳低至-9V（HB-HS=12V時）。
• ?保護功能?：
  • 雙通道欠壓鎖定（UVLO）：VDD（低側）和HB-HS（高側）獨立監測。
  • 輸入互鎖功能（僅UCC27834-Q1）：防止上下管直通。
• ?封裝?：標準SOIC-8封裝（3.91mm×4.90mm）。

?2. 應用場景?

• ?電機驅動?：步進電機、風扇、電動工具、機器人、無人機。
• ?新能源?：電動自行車/滑板車、太陽能MPPT、微型逆變器。
• ?工業電源?：半橋/全橋LLC、移相全橋拓?fù)洹?/li>

?3. 關鍵設計要點?

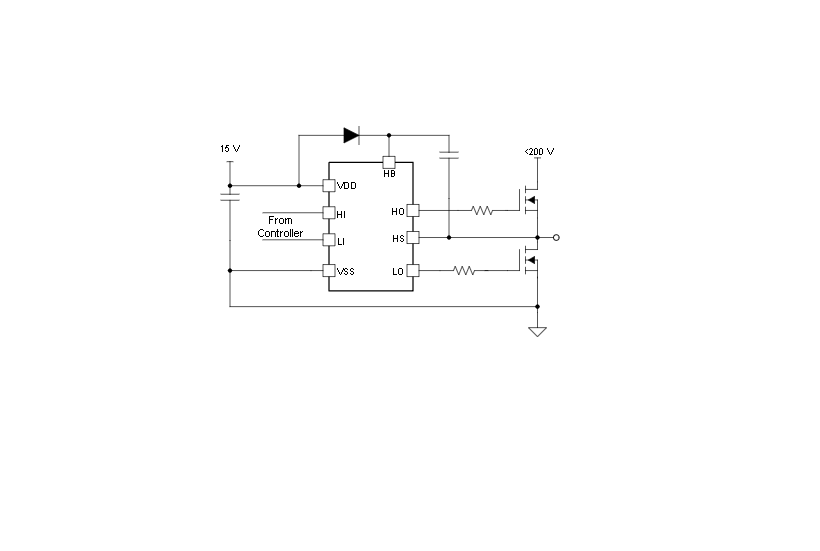

• ?自舉電路?：
  • 推薦CBOOT≥10倍MOSFET柵極電容（典型值100nF），DBOOT選用快恢復二極管。
  • 可選RBOOT（如2.2Ω）限制充電電流。
• ?布局優化?：
  • 縮短HO/LO至MOSFET的走線，降低寄生電感。
  • VDD與HB引腳就近放置低ESR陶瓷電容（CVDD≥1μF）。
• ?柵極電阻?：典型值RON=3Ω，ROFF=1Ω，平衡開關速度與振鈴抑制。

?4. 電氣參數?

• ?工作電壓?：VDD 8.5V-20V，HB-HS 7.8V-20V。
• ?靜態功耗?：VDD靜態電流150μA（典型值），HB靜態電流90μA（典型值）。
• ?輸入邏輯?：兼容TTL/CMOS，閾值電壓VINH=2.1V（典型值），VINL=1.0V（典型值）。

?5. 功能模式?

• ?獨立輸入控制?：HI/LI分別控制HO/LO，支持0%-100%占空比。
• ?互鎖邏輯?（UCC27834-Q1）：雙輸入高電平時強制HO/LO關閉，避免直通風險。
• ?負壓容限?：HS引腳支持-9V瞬態電壓（HB-HS=12V時）。

?6. 文檔結構?

• ?第1-3章?：特性、應用與功能描述（含互鎖邏輯對比）。
• ?第4-6章?：引腳定義、電氣參數與動態特性（含時序圖）。
• ?第7章?：典型應用電路與布局指南（含自舉電路設計公式）。
• ?第8-10章?：機械封裝、訂購信息及修訂歷史。

?總結?：UCC27834-Q1是專為汽車和工業高噪聲環境設計的半橋驅動器，兼具高速開關（29ns延遲）與強魯棒性（100V/ns dV/dt抗擾），適用于電機驅動和新能源應用，文檔提供了從選型到布板的完整工程指導。
