描述：

PC12X2（PC1222， PC1232， PC1242）是一款寬工作電壓，大電流，高集成度的 H橋驅動芯片。包括兩個半橋， IN1和 IN2輸入接口，換向邏輯，以及包括限流，短路，過溫，欠壓，過壓等完善的保護功能。精簡的外部電路，適合各類有刷電機或電磁線圈的驅動。封裝形式為帶散熱焊盤的ESOP8。PC12X2C為經典款， PC12X2I為智能款。智能款芯片可在短路，過溫及其他異常情況下輸出報警 FLT信號。獨特的堵轉保護設計可以在電機碰到障礙時及時報警。如電機沒有連接，或者接線、焊接不良， PC12X2的智能的開路保護邏輯也可以偵測出異常的情況。

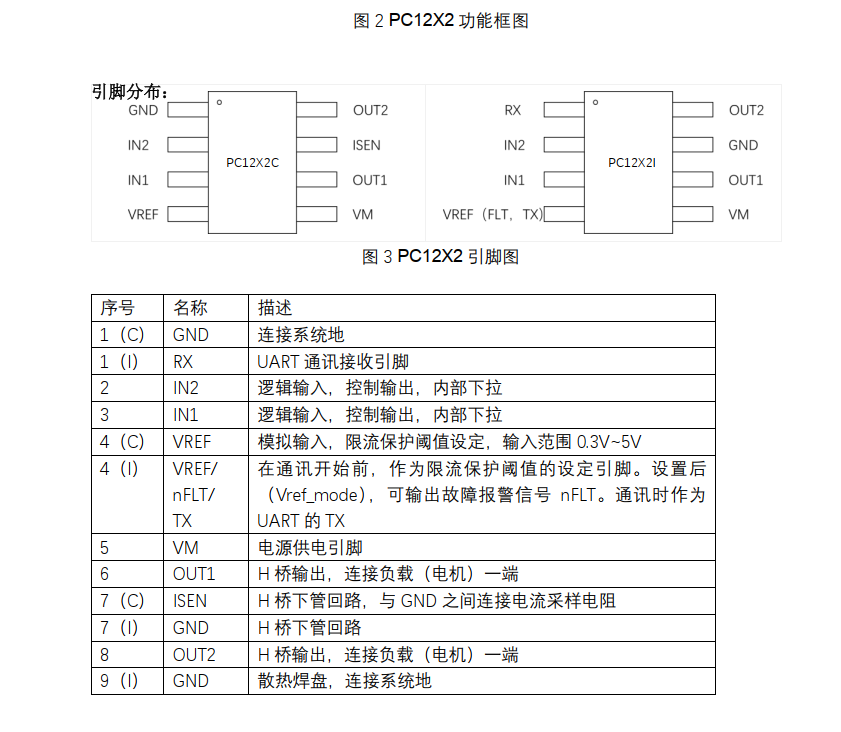

特點：

? AEC-Q100

?工作電壓 6V~20V（PC1222）

?工作電壓 6V~30V（PC1232）

?工作電壓 6V~40V（PC1242）

?工作電流 3.6A（峰值）

?工作溫度-40~125℃

?內置功率管導通阻抗 100mΩ

?短路保護，過溫，過壓，欠壓保護

? IN1和 IN2可實現正反轉

?可節省外部采樣電阻，內部具有可配置的參考電壓

?可實現堵轉保護報警，開路保護報警

?可通過 UART通訊進行參數配置和故障診斷

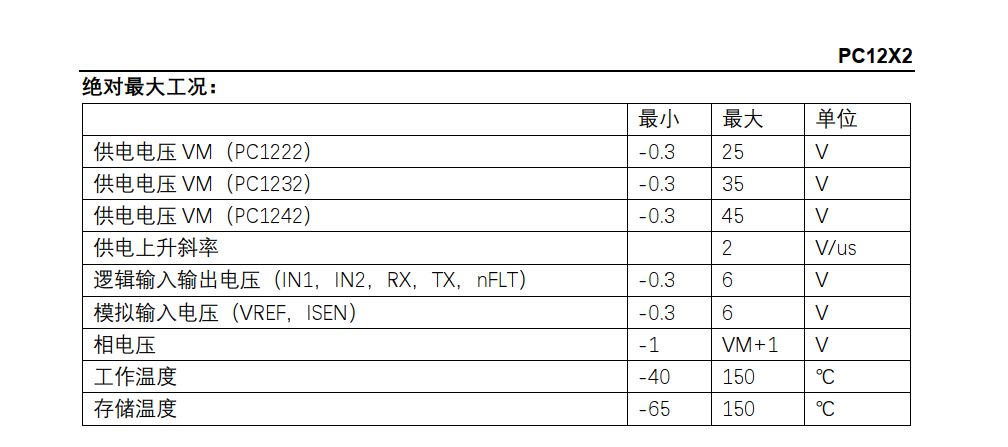

應用：

?有刷電機驅動

?電磁線圈驅動

?單相電機驅動
