Microchip Technology HV56266運算放大器是一款單通道MEMS放大器，帶外部增益設置電阻器。這款放大器設計能夠穩定帶動最大15pF的電容負載，閉環增益范圍為30V/V和90V/V。在10kHz帶寬下的高輸出電壓能力，具有90V/V增益和最小3V/μs壓擺率。該放大器提供有16焊球4mm x 4mm x 1.2mm TFBGA和32引腳5mm x 5mm x 0.9mm VQFN封裝。HV56266放大器具有寬范圍可調增益的單個高壓放大器，并符合AEC-Q100標準。該放大器工作在-40 ° C至125 ° C結溫范圍、4.5V至5.5V低電壓范圍和100V至300V高電源電壓范圍。 HV56266放大器非常適合用于MEMS驅動器、激光束轉向和觸覺驅動器。

數據手冊：*附件：Microchip Technology HV56266運算放大器數據手冊.pdf

特性

• 寬可調增益
• 單個高壓放大器
• 封裝：
  • 16焊球4mm x 4mm x 1.2mm TFBGA
  • 32引線5mm x 5mm x 0.9mm VQFN
• 最低壓擺率：3V/μs（帶15pF負載）
• 5mm x 5mm VQFN封裝，用于汽車應用
• 4mm x 4mm BGA封裝，用于商業應用
• 符合AEC-Q100標準

規范

• 低壓電源范圍：4.5V至5.5V
• 電源電壓范圍：-0.3V至6V
• 100V到300V高電源電壓范圍
• 結溫范圍：-40°C至+125°C
• -55°C至+165°C存放溫度范圍

應用電路圖

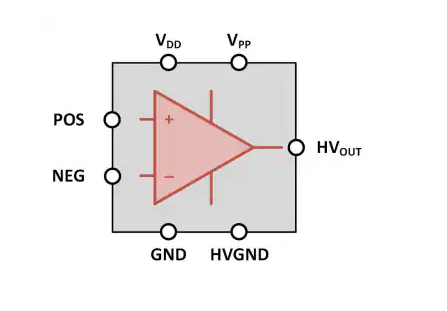

框圖

HV56266高電壓運算放大器的技術解析與應用指南

摘要

Microchip Technology公司的HV56266是一款單通道+300V高電壓運算放大器，專為需要高電壓驅動的應用而設計。本文將詳細介紹該器件的關鍵特性、電氣參數、典型應用以及設計注意事項，幫助工程師更好地理解和應用這款高性能放大器。

一、產品概述

HV56266是一款具有外部增益設置電阻的單通道MEMS放大器，采用雙電源供電：

• 低壓5V電源(VDD)
• 高壓100V-300V電源(VPP)

該放大器設計用于在30V/V至90V/V的閉環增益范圍內穩定工作，最大可驅動15pF容性負載，輸出電壓擺幅高達295V，最小轉換速率為3V/μs。

二、關鍵特性

1. ?電源電壓范圍?：
   • VDD：4.5V至5.5V
   • VPP：100V至300V
2. ?性能參數?：
   • 最大輸出電壓擺幅：295V
   • 增益帶寬積：900kHz
   • 最小轉換速率：3V/μs(15pF負載時)
   • 閉環增益范圍：30V/V至90V/V
3. ?封裝選項?：
   • 16-ball 4×4×1.2mm TFBGA(商業應用)
   • 32-lead 5×5×0.9mm VQFN(汽車應用)
4. ?工作溫度范圍?：-40°C至+125°C

三、典型應用

HV56266特別適合以下應用場景：

1. ?MEMS驅動器?：為微機電系統提供高壓驅動信號
2. ?激光束偏轉系統?：精確控制激光束的方向和位置
3. ?觸覺反饋驅動器?：為觸覺反饋系統提供高壓驅動
4. 其他需要高壓放大和驅動的精密應用

四、設計考慮因素

1. ?電源時序?：
   • 上電順序：地→VDD→VPP→輸入信號
   • 斷電順序：輸入信號接地→斷開VPP→斷開VDD→斷開地
2. ?穩定性設計?：
   • 確保閉環增益在30V/V至90V/V范圍內
   • 負載電容不超過15pF
   • 總反饋電阻(RF1+RF2)在3MΩ至7MΩ之間
3. ?PCB布局建議?：
   • VDD旁路電容≥1μF(低ESR陶瓷電容)
   • VPP旁路電容≥0.1μF(低ESR陶瓷電容)
   • 所有輸入信號應參考GND引腳
   • HVGND引腳應在PCB上連接到GND

五、性能曲線分析

1. ?脈沖響應?：
   • 小信號(0750mV)和大信號(03.3V)脈沖響應表現出良好的線性度和快速建立時間
   • 上升和下降時間對稱，轉換速率符合規格要求
2. ?溫度特性?：
   • IPP電流在-40°C至+125°C范圍內保持穩定
   • IDD電流隨溫度升高而略有增加
3. ?電源抑制比?：
   • VDD PSRR：約30dB @1kHz
   • VPP PSRR：約35dB @1kHz
