Microchip Technology PIC16F18054/55/74/75微控制器 (MCU) 是外形小巧、功能豐富的器件，具有強大的模擬和數字外設。這些微控制器功能包括128字節數據閃存 (EEPROM)、7KB/14KB程序閃存、512字節/1024字節數據SRAM以及32MHz時鐘輸入。PIC16F180x微控制器還具有1.8V至5.5V的工作電壓范圍，125ns的最短指令時間，工作溫度范圍為-40°C至+125°C。

數據手冊：*附件：Microchip Technology PIC16F18054，55，74，75微控制器數據手冊.pdf

PIC16F18054/55/74/75微控制器采用自動電容分壓器 (CVD) 技術（用于高級電容式觸摸感應）和8位數模 (DAC) 模塊。這些微控制器還包括一個帶計算功能的10位模數轉換器 (ADCC)。PIC16F18054/55/74/75微控制器配有各種波形控制和通信外設，包括三個10位脈沖寬度調制器 (PWM)，便于片上電機控制。這些微控制器非常適合用于低成本傳感器和控制應用。

特性

• 運行速度：
  • 32MHz時鐘輸入
  • 最小指令時間：125ns
• 7KB/14KB程序閃存
• 128字節數據閃存
• 512字節/1024字節數據SRAM
• 工作溫度范圍：-40°C至+125°C
• 工作電壓范圍：1.8V至5.5V

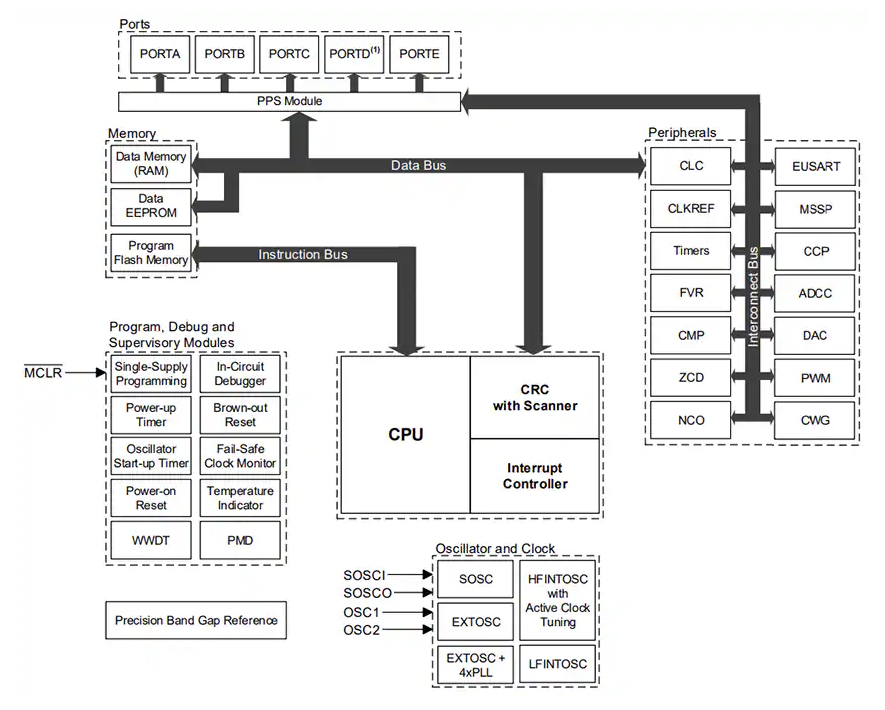

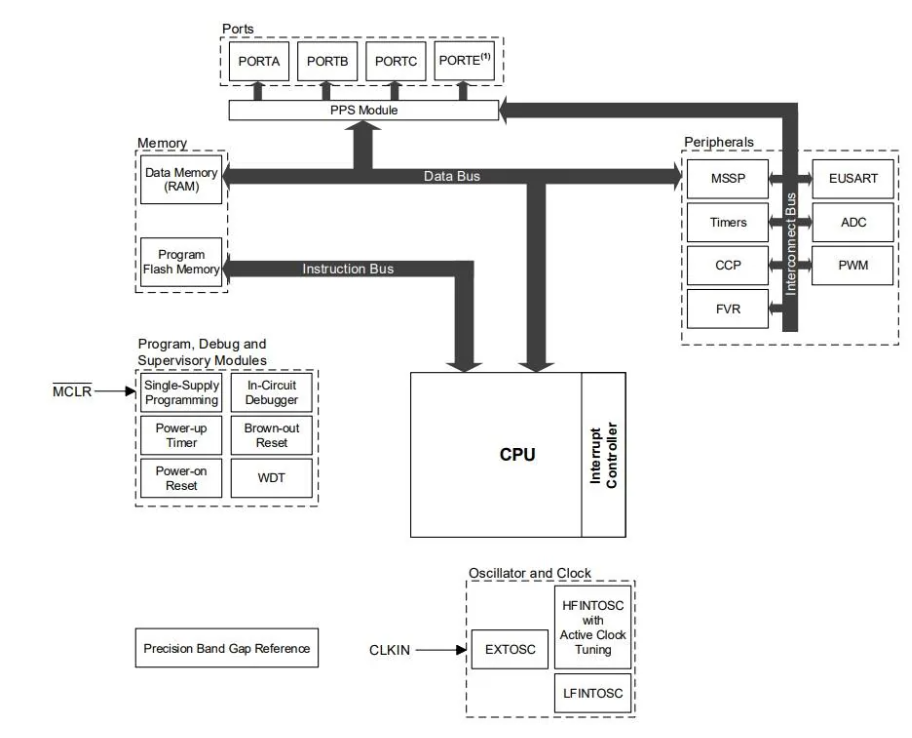

框圖

PIC16F18054/55/74/75 微控制器：功能豐富的高性能 8 位 MCU

引言

Microchip 的 PIC16F18054/55/74/75 系列微控制器是基于增強型中檔架構的 8 位 MCU，具備豐富的外設資源和靈活的內存配置，適用于成本敏感型傳感器應用和實時控制系統。該系列器件提供從 8 引腳至 44 引腳多種封裝，程序存儲器容量從 3.5 KB 到 28 KB，最高運行頻率可達 32 MHz。

核心特性

• 增強型中檔 CPU ：50 條指令，支持自動中斷上下文保存
• 16 級硬件堆棧 ，支持溢出/下溢復位
• 雙文件選擇寄存器（FSR） ，支持線性數據訪問
• 工作電壓范圍 ：1.8V ~ 5.5V
• 工業級溫度范圍 ：-40°C 至 +85°C（擴展型可達 +125°C）

內存組織

該系列采用哈佛架構，程序存儲器和數據存儲器分離：

• 程序存儲器 ：最大 28 KB Flash，支持分區（應用區、引導區、存儲區）
• 數據存儲器 ：最大 2 KB SRAM，256 字節 EEPROM
• 內存訪問分區（MAP） ：支持代碼保護和寫保護
• 設備信息區（DIA） ：存儲唯一標識符、溫度傳感器和 FVR 校準數據

豐富的外設資源

數字外設

• 定時器 ：
  • TMR0（8/16 位可配置）
  • TMR1/3（16 位帶門控）
  • TMR2/4/6（8 位帶硬件限制定時器）
• PWM 模塊 ：最多 3 路 10 位 PWM
• CCP 模塊 ：2 路捕獲/比較/PWM
• CLC（可配置邏輯單元） ：4 路組合/時序邏輯
• CWG（互補波形發生器） ：支持死區控制、全橋/半橋驅動
• NCO（數控振蕩器） ：提供高精度頻率控制

通信接口

• EUSART ：最多 2 路，支持 RS-232/RS-485/LIN
• MSSP ：最多 2 路，支持 SPI 和 I2C
• PPS（外設引腳選擇） ：支持?jǐn)?shù)字外設引腳重映射

模擬外設

• ADCC（帶計算的 ADC） ：
  • 10 位分辨率，最多 35 路外部通道 + 4 路內部通道
  • 支持在 Sleep 模式下運行
• DAC ：8 位數模轉換器
• 比較器（CMP） ：最多 4 路外部輸入
• 零交叉檢測（ZCD）
• 固定電壓參考（FVR） ：1.024V/2.048V/4.096V 可選

時鐘系統

• HFINTOSC ：可調頻率 1~32 MHz，精度 ±2%
• LFINTOSC ：31 kHz 低頻時鐘
• SOSC ：32.768 kHz 外部晶體振蕩器
• ACT（主動時鐘調諧） ：使用 SOSC 校準 HFINTOSC，提高精度

電源管理與低功耗

• Sleep 模式 ：典型功耗 < 900 nA（WDT 開啟）
• 多種復位源 ：POR、BOR、MCLR、WDT、堆棧溢出/下溢等
• 看門狗定時器（WDT） ：可配置使能方式
• 電源上升定時器（PWRT） ：1 ms ~ 64 ms 可選

開發與調試支持

• ICSP? ：雙線在線串行編程
• ICD ：支持 3 個斷點的在線調試
• 背景調試模式 ：可通過 DEBUG 配置位啟用

典型應用場景

• 傳感器信號調理與采集
• 電機控制與驅動
• 電源管理與電池供電系統
• 消費電子與家電控制
• 工業自動化與通信模塊
