行業介紹

電鏈鋸控制器專為直流無刷電機驅動的鏈鋸類電動工具設計。用戶僅需控制把手開關，即可開始切割工作，使用場景主要集中在林業采伐、木材加工處理、家庭與園藝DIY等場景。該款電鏈鋸在使用中具備高效、省力、便攜等特點，讓用戶在使用時能從容處理各種復雜工況。

整體解決方案

該方案采用AiP8F7232芯片作為主控芯片，AiP8F7232是一款電機專用8051內核MCU，內置1K XRAM，256B的SRAM，32K Flash ROM，并且內部還集成了多種電機專用外設：高級定時器模塊，1路運算放大器，2路比較器，9通道12-bit通用ADC，支持UART通信，I2C通信。MCU外圍電路簡單，布板方便，能夠快速二次開發并投入量產。

該款電鏈鋸方案采用AiP8F7232芯片，僅需6顆MOS搭配預驅和電源芯片，加上一些電阻電容，即可完成整板的制作，具有超高的性價比。此外，該款電鏈鋸自研電機控制算法，能根據切割工況，實時匹配最佳工作邏輯，使切割效率達到最佳，讓用戶在日常使用中游刃有余。相比市面上常見的220V插電式電鏈鋸，該款無刷電鏈鋸解決了插電式電鏈鋸攜帶不方便，依賴220v電源供電的缺點。

方案特點

工作電壓：DC14-24V

最大允許電流：40A（可根據需求進行調整）

使用溫度：-20℃-120℃

控制方式：把手開關啟動

電機控制方式：無位置傳感器方波控制

最大支持轉速：0~40000eRPM/min

保護功能：過壓保護、欠壓保護、堵轉保護、過流保護

該款電鏈鋸控制方案，具備工況自適應匹配算法，可根據實際工況自動調節速度和扭矩，避免在高負載下出現停滯的情況，讓用戶在面對各種復雜工況時都能游刃有余。同時，電機運行時具備急停防護功能，鏈鋸意外脫手后能夠迅速停機，避免造成人員傷害。對比常見220V電鏈鋸，其優勢主要體現在其強大的扭矩、便攜性以及工況時的穩定性能。

方案實物

方案實物

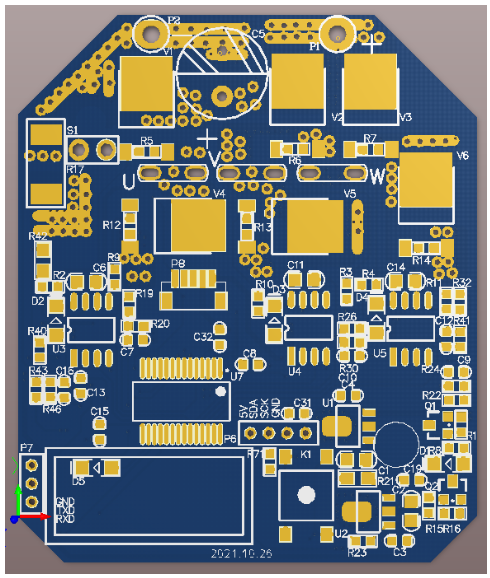

電鏈鋸PCB正面

電鏈鋸PCB背面

芯片資源

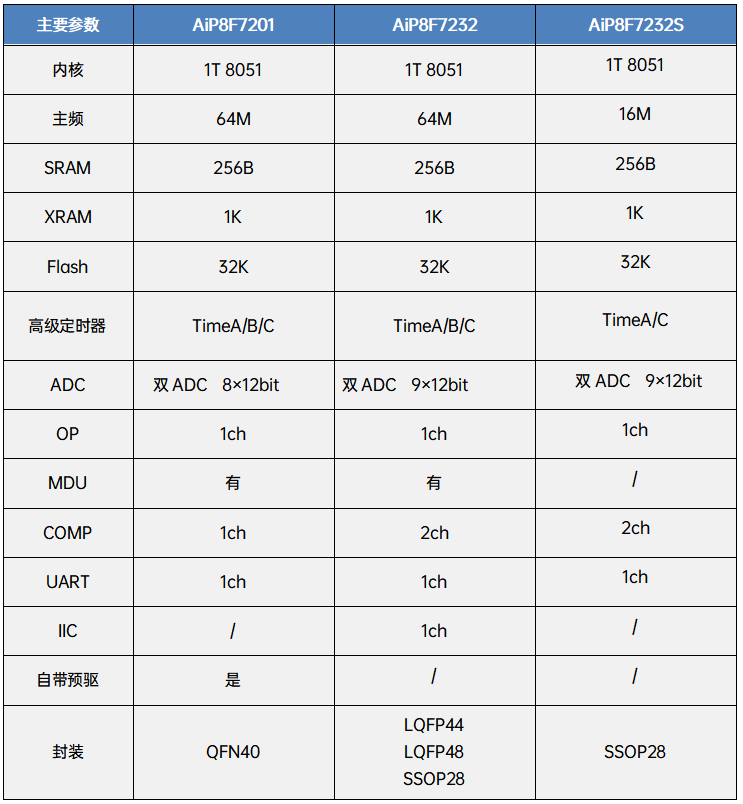

適用電鏈鋸的MCU（左右滑動查看更多）：

LDO（左右滑動查看更多）：

MOS預驅（左右滑動查看更多）：

結語

中微愛芯電鏈鋸控制器解決方案，以其高性能的MCU為核心，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的電鏈鋸控制方案。該方案在可靠性、工況穩定性以及切割平穩性上優勢突出，是無刷電鏈鋸方案中的理想選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。
