行業介紹

無刷噴水槍控制器設計用于直流無刷電機驅動的電動工具產品?？刂破魍ㄟ^(guò)按鍵可以切換電機轉速檔位，同時搭配不同的噴嘴，可以實現大面積沖洗、輕柔沖洗、強力去垢等不同功能。該款噴水槍在使用中具備高效、便攜、強力等特點，讓用戶可以隨心所欲地進行清潔工作，方便在家庭、戶外等多種場景中使用。

中微愛芯無刷噴水槍整體解決方案

該方案使用AiP8F7232芯片作為主控芯片，AiP8F7232是一款電機專用8051內核MCU，內置1K XRAM，256B的SRAM，32K Flash ROM，并且內部還集成了多種電機專用外設：高級定時器模塊，1路運算放大器，2路比較器，9通道12-bit通用ADC，支持UART通信，I2C通信。MCU外圍電路簡單，布板方便，能夠快速二次開發并投入量產。

該款噴水槍方案主控芯片使用AiP8F7232芯片，在整板造價很低的同時，輸出性能強勁，最大支持600W輸出功率，具備消防級水壓。此外，該款噴水槍提供按鍵檔位調節功能，讓用戶自由選擇最合適的噴水力度，使用場景更廣泛。相比市面上常見的有刷噴水槍，該款無刷噴水槍具有壽命更長、扭矩更大、可靠性更高的優點。

方案特點

工作電壓：DC14-24V

最大允許電流：20A（可根據需求進行調整）

使用溫度：-20℃-120℃

控制方式：按鍵調速

顯示方式：LED速度檔位顯示

電機控制方式：無位置傳感器方波控制

最大支持轉速：0~40000eRPM/min

保護功能：過壓保護、欠壓保護、堵轉保護、過流保護

其他功能：故障燈報錯

該款無刷噴水槍控制方案，能持續輸出強勁的動力，不受限于水源、電源，讓用戶隨時隨地都能體驗清洗的樂趣。對比常見的有刷噴水槍，其優勢主要體現在其強大的扭矩、人性化的操作體驗以及超長的使用壽命。同時，該款噴水槍使用自研的無感方波算法，讓噴水槍在啟動、運行等各個方面，都有不俗的工況表現。并且由于底層算法可自由調整，能夠迅速二次開發，并投入量產。

整機面貌

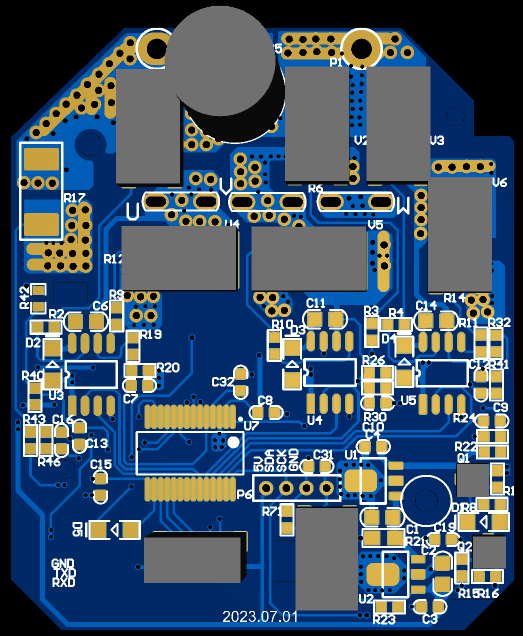

噴水槍PCB正面

噴水槍PCB反面

芯片資源

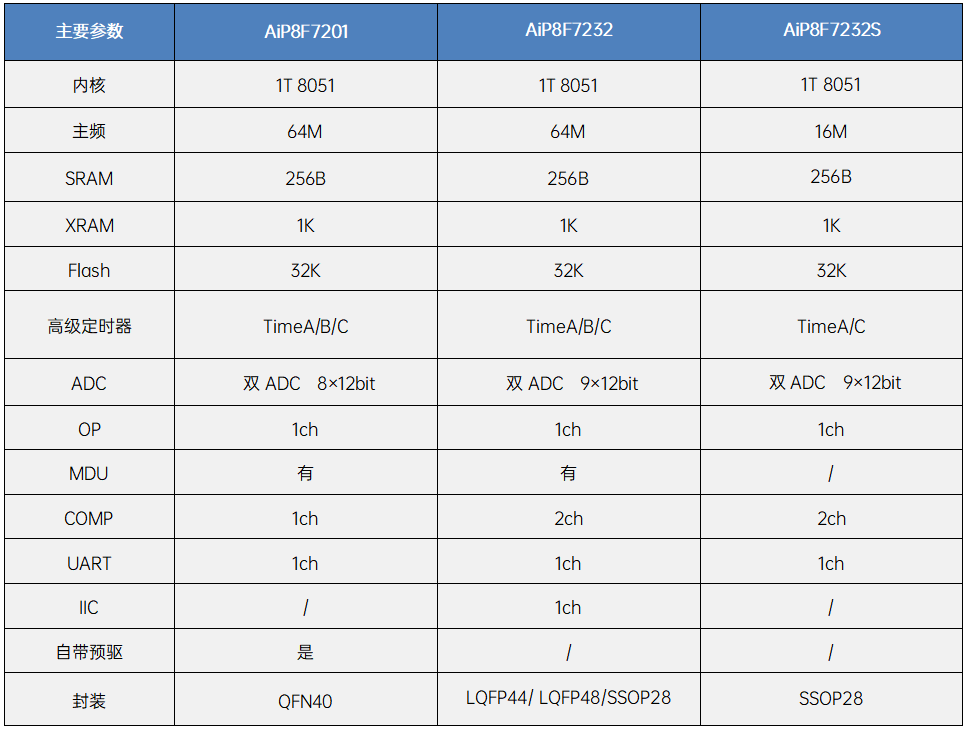

適用無刷噴水槍的MCU（左右滑動查看更多）：

LDO（左右滑動查看更多）：

MOS預驅（左右滑動查看更多）：

結語

中微愛芯無刷噴水槍控制器解決方案，以其高性能的MCU為核心，結合先進的電子控制技術和豐富的物料資源，為用戶提供了穩定、可靠、智能化的無刷噴水槍控制方案。該方案在可靠性、電機穩定性以及啟動平穩性上優勢突出，是無刷噴水槍方案中的理想選擇。

如需了解更多產品資訊，請聯系我司授權代理商或銷售工程師。

關于中微愛芯

無錫中微愛芯電子有限公司成立于2004年，是一家以集成電路設計、測試、方案開發、銷售和服務為主的高新技術企業，是工信部認定的集成電路設計企業，是國家鼓勵的重點集成電路設計企業。產品已形成MCU、LCD顯示、LED顯示、通用邏輯、信號鏈、馬達&柵驅動、功率器件、電源、音響、遙控器、通信、配套等多個系列幾千款產品，覆蓋消費電子、網通產品、工業設備、新能源、汽車電子等多個領域。
