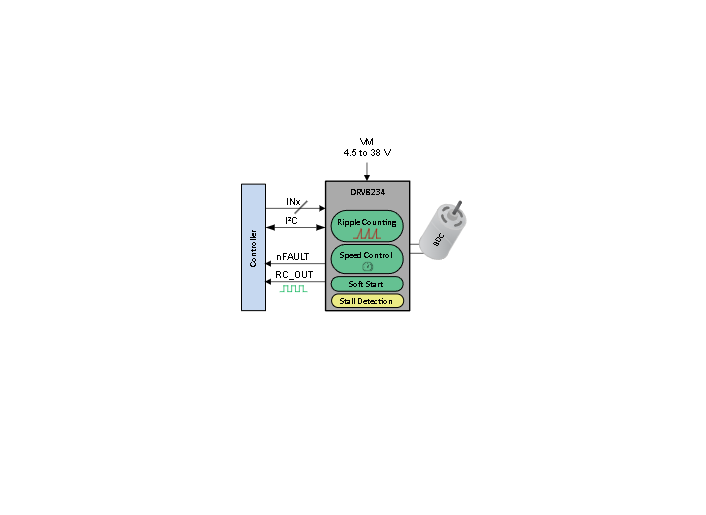

該DRV8234是一款高性能集成H橋電機驅動器，具有使用紋波計數的集成速度和位置檢測功能，以及電機速度和電壓調節、失速檢測、電流檢測輸出、電流調節和保護電路等附加功能。

集成的紋波計數算法計算電機電流中的紋波數量，以確定電機的相對位置和速度，從而消除了對編碼器、霍爾傳感器或光學傳感器的潛在需求。這減少了電路板空間和設計復雜性，并節省了整體系統成本。集成調速用于在不同的輸入電源電壓下保持恒定的電機速度，從而最大限度地減少電流消耗并隨著時間的推移節省功率。這對于具有不同負載條件或依賴電池供電在輸入電壓不恒定的情況下運行的應用至關重要。軟啟動和停止允許控制導通和關閉時間，減少大浪涌電流，保護電機繞組免受損壞，從而提高系統可靠性和使用壽命。
*附件：drv8234.pdf

內部電流鏡實現電流檢測和調節。這消除了對大型功率分流電阻器的需求，從而節省了電路板面積并降低了系統成本。IPROPI 電流檢測輸出允許微控制器檢測電機失速或負載條件的變化。使用 VREF 引腳，該器件可以在啟動和高負載事件期間調節電機電流，而無需微控制器進行交互。該器件支持無傳感器電機失速檢測并報告給微控制器。

特性

• N 溝道 H 橋有刷直流電機驅動器
• 4.5V 至 38V 工作電源電壓范圍
• 紋波計數功能：
  • 片上速度和位置檢測
  • 集成電壓和速度調節
• 用于浪涌電流保護的軟啟動和停止功能
• 600mΩ RDS（導通）（高側+低側）
• 高輸出電流能力：3.7A 峰值，2A RMS
• 帶I2C控制接口的PWM
  • I2C 寄存器的配置和診斷
  • 多從動器作支持
  • 支持標準和快速 I2C 模式
• 支持 3.3V 和 5V 邏輯輸入
• 集成電流檢測和電流調節
• 模擬電流檢測輸出 （IPROPI）
• 具有 100% 占空比的內部電荷泵
• 低功耗睡眠模式的電池壽命長
  • < 1 μA 最大睡眠電流
• 小封裝和占地面積
  • 帶 PowerPAD? 的 16 引腳 WQFN，3 × 3 mm
• 集成保護功能
  • VM 欠壓鎖定 （UVLO）
  • 過流保護 （OCP）
  • 熱關斷 （TSD）
  • 失速檢測
  • 過壓保護 （OVP）

參數

方框圖

?1. 核心特性?

• ?驅動能力?：4.5V至38V寬電壓范圍，支持3.7A峰值/2A RMS電流輸出，集成N溝道H橋。
• ?智能檢測?：
  • ?紋波計數?：通過電機電流紋波實現速度和位置檢測，無需外部編碼器或霍爾傳感器。
  • ?堵轉檢測?：基于IPROPI電流反饋，可配置閾值（通過VREF引腳或內部3V基準）。
  • ?速度/電壓調節?：集成閉環控制，維持恒定轉速或電機端電壓。
• ?保護功能?：欠壓鎖定(UVLO)、過流保護(OCP)、熱關斷(TSD)、過壓保護(OVP)。
• ?接口與控制?：
  • 支持I2C配置（標準/快速模式）和PWM輸入（0-200kHz）。
  • 提供PH/EN和獨立PWM兩種控制模式。

?2. 關鍵模塊?

• ?電流檢測與調節?：
  • 集成電流鏡像感應（IPROPI引腳輸出比例電流），省去外部檢流電阻。
  • 支持固定關斷時間或逐周期電流調節，通過VREF設置限流閾值。
• ?紋波計數算法?：
  • 參數可調（如電機電阻倒數INV_R、反電動勢常數KMC），需校準以匹配電機特性。
  • 輸出脈沖信號（RC_OUT引腳）用于位置/速度反饋。
• ?軟啟動/停止?：通過TINRUSH寄存器配置啟動時間，抑制浪涌電流。

?3. 應用場景?

• 打印機、真空機器人、咖啡機、醫療床控等需要精確電機控制的設備。
• 典型連接需外接VM去耦電容、IPROPI電阻（如8.45kΩ@3.3V VREF）及I2C上拉電阻。

?4. 封裝與布局?

• 16引腳WQFN（3×3mm，帶散熱焊盤），建議PCB布局優先處理高電流路徑（VM/OUTx/GND）并加強散熱設計。

?5. 寄存器配置?

• 通過I2C可編程參數包括：堵轉響應模式（SMODE）、電流調節模式（IMODE）、速度/電壓目標值（WSET_VSET）等，詳細映射見7.6節寄存器表。
