該MCT8315A為需要高達 4A 峰值電流的 12 至 24V 無刷直流電機提供高速運行（高達 3 kHz 電氣）或超快啟動時間（< 50 ms）的客戶提供單芯片、無代碼無傳感器梯形解決方案。該MCT8315A集成了三個1/2橋，具有40 V絕對最大能力和240 mΩ的低R DS（ON）（高側+低側FET）。MCT8315A集成了電源管理電路，包括電壓可調降壓穩壓器（3.3 V / 5 V，170 mA）和 LDO（3.3 V，20 mA），可用于為外部電路供電。

無傳感器梯形控制可通過非易失性EEPROM中的寄存器設置進行高度配置（電機啟動/停止行為、故障處理、閉環作），從而允許器件在配置后獨立運行。MCT8315A通過PWM信號、模擬電壓、變頻方波或I 2C指令接收速度命令。MCT8315A中集成了大量保護功能，以保護設備、電機和系統免受故障事件的影響。
*附件：mct8315a.pdf

特性

• 具有集成無傳感器電機控制算法的三相BLDC電機驅動器
  • 無代碼高速梯形控制
  • 支持高達 3 kHz（電頻率）
  • 啟動時間非常快（< 50 毫秒）
  • 快速減速（< 150 毫秒）
  • 支持 120° 或 150° 調制以提高聲學性能
  • 通過正向再同步和反向驅動支持風車
  • 基于模擬、PWM、頻率或 I 2C 的速度輸入
  • 主動退磁以減少功率損耗
  • 可配置的電機啟動和停止選項
  • 閉速/功率環路選項
  • 抗電壓浪涌 （AVS） 保護可防止電機減速期間出現直流母線電壓尖峰
• 4.5 至 35V 工作電壓（最大 40V 絕對值）
• 高輸出電流能力：4A 峰值
• 低 MOSFET 導通電阻
  • T A = 25°C 時的 R DS（ON） （HS + LS）：240mΩ（典型值）
• 低功耗睡眠模式
  • V VM = 24V，T A = 25°C時為5μA（最大值）
• 速度環路精度：3%（內部時鐘）和1%（外部時鐘基準）
• 客戶可配置的非易失性存儲器 （EEPROM） 用于存儲器件配置
• 支持高達 100kHz 的 PWM 頻率，支持低電感電機
• 不需要外部電流檢測電阻;使用內置電流檢測
• 內置 3.3V、20mA LDO 穩壓器
• 內置3.3V/5V、170mA降壓穩壓器
• 用于禁用 （Hi-Z） 輸出的專用 DRVOFF 引腳
• 用于緩解 EMI 的擴頻和壓擺率
• 集成保護功能套件
  • 電源欠壓鎖定 （UVLO）
  • 電源過壓保護 （OVP）
  • 電機鎖檢測（5 種不同類型）
  • 過流保護 （OCP）
  • 熱警告和關斷 （OTW/TSD）
  • 故障狀態指示引腳 （nFAULT）
  • 通過 I 2C 接口進行可選故障診斷

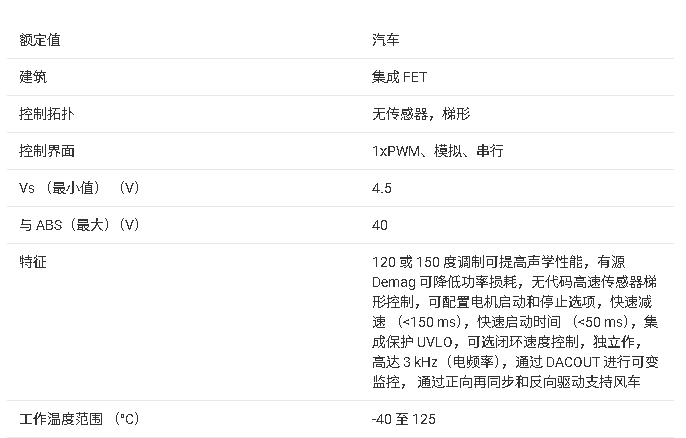

參數

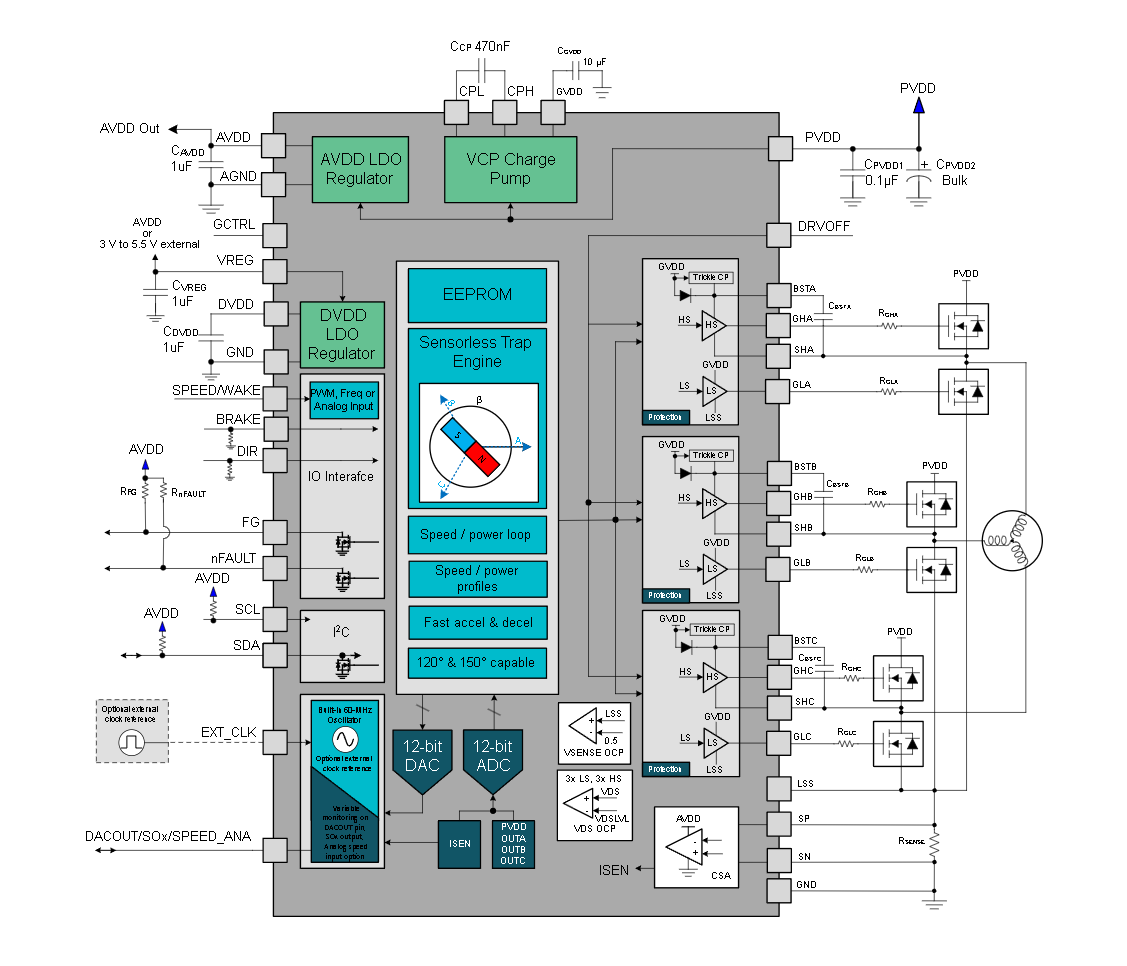

方框圖

?1. 核心特性?

• ?集成驅動與控制?：三相BLDC電機驅動器，支持高達3kHz電氣頻率的無傳感器梯形控制，集成240mΩ MOSFET（HS+LS）。
• ?快速響應?：啟動時間<50ms，減速時間<150ms，支持120°/150°調制優化聲學性能。
• ?靈活輸入?：支持模擬、PWM、頻率或I2C速度指令，內置主動消磁降低損耗。
• ?寬電壓范圍?：4.5-35V工作電壓（峰值40V），4A峰值輸出電流。
• ?低功耗?：睡眠模式電流低至5μA（24V供電時）。

?2. 關鍵功能模塊?

• ?電源管理?：
  • 內置3.3V/20mA LDO和可調Buck穩壓器（3.3V/5V，170mA），支持外部電路供電。
  • 支持電感或電阻模式Buck配置，效率最高達97.5%。
• ?保護機制?：
  • 過壓/欠壓保護（OVP/UVLO）、過流保護（OCP）、電機堵轉檢測（5種類型）、熱警告/關斷（OTW/TSD）。
  • 反電壓沖擊保護（AVS），防止減速時母線電壓驟升。
• ?通信接口?：I2C接口支持配置EEPROM和實時監控，支持CRC校驗。

?3. 應用場景?

• 機器人吸塵電機、摩托車燃油泵、家電風扇/泵、汽車散熱風機、CPAP呼吸機等。

?4. 控制與配置?

• ?速度控制?：支持閉環速度/功率調節，精度達1%（外部時鐘參考時）。
• ?啟動選項?：對齊啟動、雙對齊、初始位置檢測（IPD）、慢速首周期啟動。
• ?停止模式?：Hi-Z滑行、高低邊制動、主動降速等可配置。
• ?FG輸出?：可編程分頻輸出，支持2-30極電機轉速反饋。

?5. 封裝與文檔?

• ?封裝?：40引腳VQFN（7mm×5mm），帶散熱焊盤。
• ?參考文檔?：需查閱《MCT8315A調諧指南》和EVM GUI工具。
