一、項目背景與核心痛點

某新能源汽車焊裝車間承擔整車白車身焊接任務，產線包含32臺KUKA焊接機器人（Profinet協議）、16臺Festo閥島（Profinet）及8臺AB羅克韋爾CompactLogixPLC（EtherNet/IP主站）。改造前，異構協議導致三大核心問題：

通訊斷層：Profinet機器人與EtherNet/IPPLC的指令交互延遲超8ms，焊接點位偏差達±0.5mm，合格率僅92%；

協同低效：噴涂設備與PLC的工藝參數同步頻率僅10Hz，換色時間長達15秒，影響節拍效率；

調試?yán)щy：不同協議設備需獨立編程，產線改造周期長達6周，單次調試成本超10萬元。

為實現Profinet轉EtherNet/IP的協議互通，該車間引入遠創智控YC-PNM-EIP網關模塊，構建“機器人-PLC”的實時通訊網絡，滿足汽車制造對高精度、高節拍的生產需求。

二、技術方案與系統架構

（一）核心設備部署

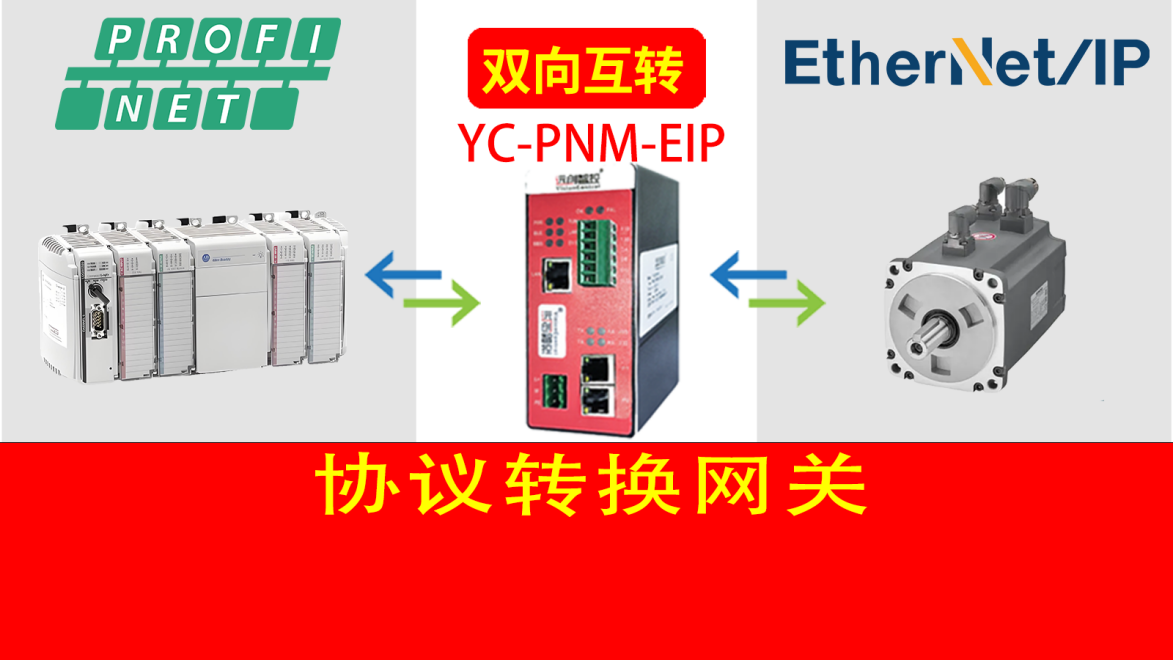

協議轉換中樞：部署6臺遠創智控YC-PNM-EIP網關，作為Profinet轉EtherNet/IP的核心樞紐：

Profinet側：作為主站掃描機器人、閥島等從站設備，支持12MB/s數據吞吐量；

EtherNet/IP側：作為從站接入ABPLC，兼容CIP協議，通訊周期設為1ms（最短可配置）。

現場設備層：

Profinet設備：KUKAKR16-2機器人（焊接）、FestoCPX閥島（氣動控制）、SICK激光傳感器（焊縫檢測）；

EtherNet/IP主站：AB羅克韋爾CompactLogix5380PLC（產線主控）、匯川AM600PLC（工位控制）。

網絡拓?fù)洌壕W(wǎng)關通過雙RJ45端口分別連接Profinet環網與EtherNet/IP總線，支持IEEE1588時鐘同步，確保全系統時間偏差≤1μs。

（二）協議映射與數據交互

借助遠創智控配置軟件，完成關鍵參數的雙向映射：

Profinet→EtherNet/IP：

機器人TCP位置數據（64位浮點型）→EtherNet/IP的CIP數據包，映射至PLC的%R1000寄存器；

閥島輸出狀態（16位整型）→EtherNet/IP輸入映像表，更新頻率1000Hz；

EtherNet/IP→Profinet：

PLC下發的焊接參數（%R2000寄存器）→Profinet控制字，支持電流、電壓等20組參數實時更新；

工藝指令（如“開始焊接”）→ProfinetIO數據，響應延遲≤1ms。

三、應用成效與價值提升

（一）核心功能落地

高精度焊接協同：

機器人與PLC的指令交互延遲從8ms降至1.2ms，焊接點位偏差控制在±0.1mm，白車身合格率提升至99.8%；

通過網關實時同步焊縫檢測數據，PLC動態調整焊接速度（精度達0.1mm/s），適應不同板材厚度。

高節拍工藝切換：

噴涂設備與PLC的參數同步頻率從10Hz提升至100Hz，換色時間縮短至3秒，單臺車身噴涂節拍從90秒壓縮至65秒；

閥島與PLC的氣動控制指令延遲≤1ms，實現夾具快速切換，工裝更換時間減少40%。

柔性化產線調試：

網關支持拖拽式協議映射，新車型導入時無需修改PLC程序，產線改造周期從6周縮短至2周；

故障診斷功能實時上傳Profinet設備狀態（如機器人軸卡溫度、閥島壓力），報警響應時間≤500ms，維護效率提升50%。

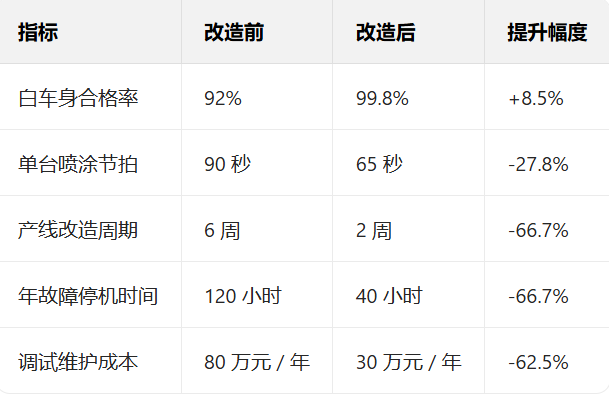

（二）量化效益分析

四、行業價值與技術創新

（一）技術突破點

納秒級時鐘同步：網關內置IEEE1588硬件時鐘，全系統時間偏差≤1μs，滿足汽車焊接對時序一致性的嚴苛要求；

動態緩存優化：采用8MB高速緩存芯片，支持200組以上數據標簽并發處理，解決多設備通訊時的丟包問題；

寬溫抗干擾設計：-40℃~70℃寬溫運行，通過EN61000-6-2工業抗干擾認證，適應焊裝車間強電磁環境。

（二）行業推廣意義

遠創智控YC-PNM-EIP網關模塊為汽車制造提供了標準化協議轉換方案：

兼容性強：支持ProfinetV2.3與EtherNet/IPCIP5.0協議，兼容KUKA、Festo、AB等主流品牌設備；

成本可控：改造成本較替換整線設備降低75%，單車間年節省費用超50萬元；

智能化基礎：為產線接入數字孿生系統奠定通信基礎，已實現焊接工藝參數的AI優化（如根據板材溫度自動調整焊接電流）。

隨著新能源汽車產線柔性化需求增長，該網關模塊在焊裝、涂裝、總裝等車間具有廣泛應用前景，成為推動汽車制造智能化升級的核心工業組件。
