Microchip Technology HV53011 16通道推挽式驅動器為表面觸覺應用提供高壓驅動器解決方案。HV53011具有16個推挽式驅動器，輸出擺幅為±135V，具有返回至零 (RTZ) 功能，每個驅動器的拉電流和灌電流至少為24mA。每路高壓輸出均能夠驅動高達250pF容性負載。此外，HV53011集成了全局電流傳感器功能，可監控充電和放電電流。

數據手冊；*附件：Microchip Technology HV53011 16通道推挽式驅動器數據手冊.pdf

Microchip HV53011 16通道推挽式驅動器利用SPI接口在微控制器/處理器和高壓驅動器之間進行通信。該接口提供3.3V邏輯I/O信號，時鐘速度高達32MHz。五個數字LATCH控制信號管理數據流和點火模式，同時將輸出設置為四種可能狀態之一：V PP 、V NN 、0V或高阻抗。

HV53011具有精確的上電和斷電序列，需要四個高壓電源軌（V PP 、V PF 、V NN 、V NF ）和三個低壓電源軌（V CC 、VSS和V LL ）。配套的集成HV53001驅動器IC具有內置電源開/關序列控制電路，保持順序正確。

該驅動器具有關斷功能，可禁用并設置為在不使用驅動器時消耗最小功率。

HV53011采用8mm x 8mm 59焊球TFBGA封裝。所有高壓I/O均具有足夠的安全間隙。

特性

• 16通道推挽式輸出
• 返回至零 (RTZ) 和高阻抗 (Hi-Z) 功能
• 輸出電壓：高達±135V
• 拉-灌輸出電流：24mA（最小值）
• 最大輸出負載：250pF
• 電流傳感器輸出
• SPI接口，每通道采用四鎖存2位架構
• 上電復位功能
• 關斷功能
• 59焊球8mm x 8mm TFBGA封裝

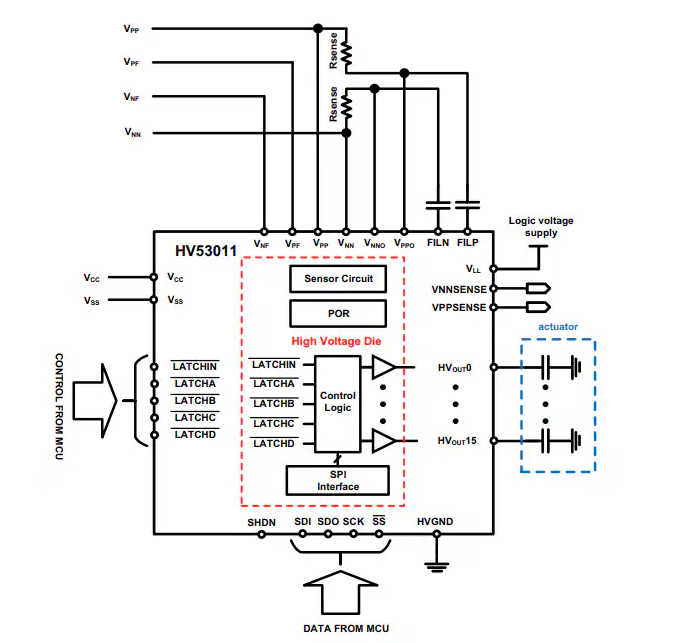

典型應用圖

框圖

HV53011高電壓推挽式驅動器技術解析

概述

Microchip Technology的HV53011是一款16通道高電壓推挽式驅動器，專為表面觸覺應用、MEMS驅動器和壓電驅動器設計。該器件能夠提供±135V的輸出電壓擺幅，并集成了返回零(RTZ)和高阻抗(Hi-Z)功能，使其成為需要精確高電壓控制的理想解決方案。

關鍵特性

• ?16通道推挽輸出?：每個通道可獨立控制，提供靈活的驅動配置
• ?高電壓能力?：支持高達±135V的輸出電壓
• ?輸出電流?：每個輸出驅動器至少可提供24mA的源/匯電流
• ?負載能力?：可驅動最大250pF的容性負載
• ?SPI接口?：采用四鎖存2位/通道架構，實現精確控制
• ?集成電流傳感?：提供全局電流傳感器功能，用于監控充放電電流
• ?封裝?：59球8×8 mm TFBGA封裝，確保高壓I/O的安全間距

應用領域

HV53011特別適合以下應用場景：

1. ?表面觸覺反饋系統?：為觸摸屏提供精確的觸覺反饋
2. ?MEMS器件驅動?：驅動微機電系統的精確運動控制
3. ?壓電驅動器?：控制壓電元件的變形和振動

技術細節

架構設計

HV53011采用創新的四鎖存2位/通道架構：

• 每個通道由2位編碼控制，提供四種輸出狀態：
  • "00" = 高阻抗(Hi-Z)
  • "01" = 下拉至VNN
  • "10" = 上拉至VPP
  • "11" = 驅動至地(0V)
• 四個獨立的鎖存陣列(A、B、C、D)保存四種可能的32位輸出配置
• 通過外部控制信號(LATCHA、B、C、D)選擇激活的配置

電源管理

器件需要多個電源軌以確保正常工作：

• 四個高壓電源軌：VPP、VPF、VNN、VNF
• 三個低壓電源軌：VCC、VSS和VLL
• 建議使用配套的HV53001 IC內置的上電/掉電順序控制電路

電流傳感功能

HV53011集成了創新的電流監測系統：

• 在VPP和VNN電源軌上使用外部電流檢測電阻
• 內部差分放大器將高壓側檢測轉換為地參考信號
• VPPSENSE和VNNSENSE引腳輸出放大后的檢測信號(增益3.1 V/V)
• 建議使用高帶寬(200MHz)單位增益緩沖器捕獲快速電流脈沖

性能參數

• ?開關頻率?：高達25kHz(負載250pF時)
• ?轉換速率?：40-200V/μs(90%至10%的RTZ轉換)
• ?延遲時間?：通道間延遲變化最大40ns
• ?工作溫度?：-40°C至+125°C
• ?熱阻?：59球TFBGA封裝θJA=33.7°C/W

開發建議

1. ?電源時序?：嚴格遵循建議的上電/掉電順序以確保器件可靠性
2. ?PCB設計?：高壓引腳間保持足夠間距，遵循安全規范
3. ?散熱管理?：考慮高功率應用時的熱設計
4. ?信號完整性?：優化SPI和鎖存信號的布局布線
5. ?電流檢測?：選擇合適的檢測電阻值平衡靈敏度和功耗
