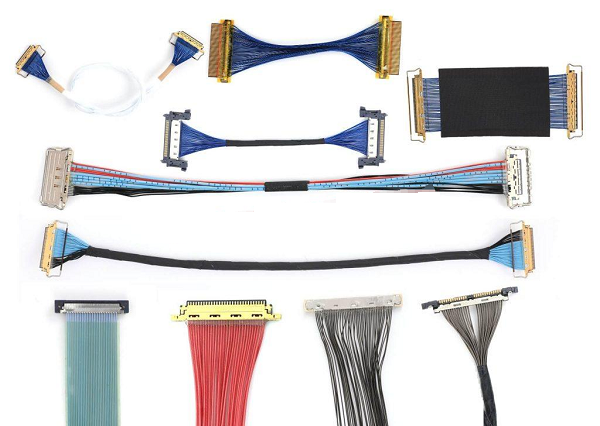

隨著 4K、8K 高清影像在工業檢測、醫療成像、自動駕駛、安防監控以及高端顯示設備中的廣泛應用，視頻信號的帶寬需求迅速攀升。如何在有限空間內實現高速、低失真的信號傳輸，成為線束工程師面臨的重大挑戰。這時，極細同軸線束（Micro Coaxial Cable Harness） 憑借其小直徑、高柔性與優良的電氣特性，成為 4K/8K 圖像傳輸?shù)睦硐脒x擇。但要真正勝任這種高帶寬應用，極細同軸線必須滿足一系列嚴格的電氣與結構指標。

一、特性阻抗穩定 —— 傳輸系統的“基礎指標”
4K/8K 圖像信號的頻率往往高達數 GHz，任何阻抗不匹配都會導致信號反射與眼圖閉合，影響畫面質量；因此，極細同軸線必須具備高度一致的特性阻抗（一般為 45Ω 或 50Ω）。這要求制造過程中對中心導體直徑、介質厚度及屏蔽層同心度進行嚴格控制；在高密度布線或彎折應用中，線纜結構的幾何穩定性尤為關鍵，任何微小偏差都可能導致局部阻抗突變。

二、低損耗與高帶寬 —— 決定信號完整性的核心參數
極細同軸線在高頻傳輸中，容易受到導體損耗與介質損耗的影響；為了在數十厘米甚至數米的距離內保持信號完整，應選用低損耗介質材料（如發泡 FEP 或 PTFE），并采用銀鍍銅導體以降低高頻表皮效應。通常，4K 傳輸需要 6GHz 以上帶寬，8K 則可能達到 12GHz 或更高；線纜必須在此頻段內仍保持低插入損耗和平坦的頻率響應，否則圖像將出現亮度衰減、色彩失真或信號延遲。

三、優異的屏蔽結構 —— 抵御干擾的“防護層”
隨著數據速率提升，電磁干擾（EMI）和串擾（Crosstalk）問題愈加突出；為確保信號穩定，極細同軸線通常采用多層屏蔽結構，包括鋁箔屏蔽、編織網屏蔽及接地導層等；屏蔽覆蓋率越高，抗干擾性能越強；特別是在多通道同軸線束中，各芯線之間的相互耦合必須控制在極低水平，防止通道間的串擾破壞圖像同步。

四、相位與時延一致性 —— 確保畫面同步與信號同步
在 4K/8K 影像系統中，往往存在多路并行傳輸。若不同線纜的相位或時延差異過大，會導致圖像錯位或同步失真；因此，極細同軸線需要具備良好的相位穩定性與時延一致性；這不僅取決于線纜的介電常數與結構穩定性，也與制造公差、彎曲半徑及溫度特性密切相關。高品質線束廠商通常會在生產后對每根線纜進行長度與相位匹配測試，確保系統級的傳輸一致性。

五、可靠的機械性能 —— 在柔性與穩定性之間平衡
極細同軸線常被用于筆記本屏幕、車載攝像頭、無人機、醫療探頭等空間受限場景；這要求它既要足夠柔軟，能在狹小空間中布線，又要保持長期彎折后的阻抗與電氣穩定性。線纜外護套一般選用耐磨、耐高溫的柔性材料（如 TPU、硅膠等），在不影響屏蔽層性能的前提下提高整體耐用性。設計時還需注意：彎曲半徑過小會破壞線芯同軸度，從而引發信號畸變。

六、連接器與端接工藝 —— 決定整體性能的關鍵環節

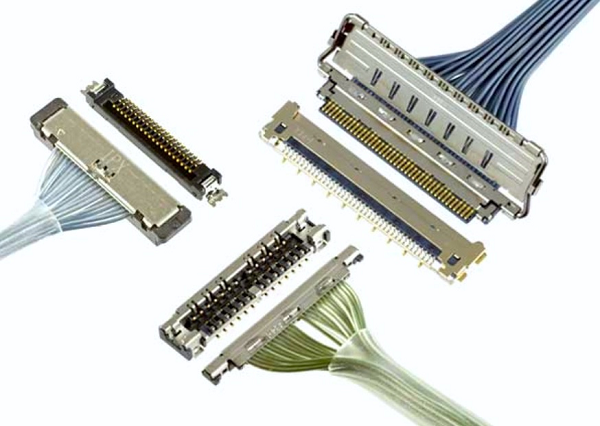

對于極細同軸線束而言，連接器往往是系統性能的瓶頸，若端接工藝不當，可能引起嚴重的反射和損耗，理想的連接方式應保證阻抗連續、焊點均勻、過渡區結構緊湊；在高速接口（如 HDMI、MIPI、SDI）中，還需考慮連接器內部的電容、電感及結構共振問題，以避免高頻信號畸變；優質的線束制造商通常采用自動化焊接與在線阻抗檢測工藝，確保每一根端接都滿足高速傳輸要求。

要讓極細同軸線束勝任 4K / 8K 圖像傳輸任務，它必須同時兼顧 阻抗一致性、低損耗、高屏蔽、相位穩定、柔性結構及可靠端接 等多維度性能；這不僅考驗材料與設計能力，更依賴于嚴謹?shù)闹圃炫c測試控制；只有在電氣與機械兩方面都達到平衡，才能確保高速信號在微米級線徑中依然高保真地傳輸。
我是【蘇州匯成元電子科技】，專注于極細同軸線束的高速互連設計與制造。歡迎在電子發燒友平臺與我們一起探討更多關于 4K/8K 傳輸線束設計的工程實踐與選型思路！
