隨著機器視覺、自動化檢測、醫療影像等行業對高分辨率與高幀率圖像傳輸需求的持續增長，CoaXPress（CXP）接口 正逐步成為高速圖像傳輸?shù)暮诵臉?biāo)準。CXP 以同軸電纜為媒介，支持高速數據、控制信號、觸發以及供電在單一通道內完成傳輸。為了同時兼顧高速傳輸性能與靈活布線需求，越來越多的系統開始采用 極細同軸線束（micro coaxial cable） 作為關鍵的連接方案。

本文將結合 CXP 技術特性，解析極細同軸線束在高速信號傳輸中的應用優勢、設計要點以及工程實踐中的關鍵考量。

一、CoaXPress 接口的傳輸特性

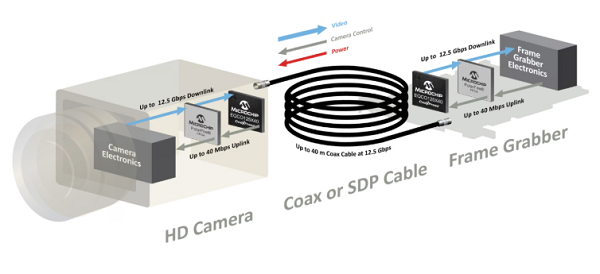

CoaXPress 是一種通過同軸線纜實現高速數據傳輸?shù)臉?biāo)準接口，常用于高速工業相機與圖像采集卡之間的通信。
其主要特征包括：
1.1、高速帶寬：單根線纜的數據速率可達 12.5 Gbps（CXP 2.0 標準），多通道并行時總帶寬更高。
1.2、單線供電與控制：可同時傳輸視頻信號、設備控制信號及電源（PoC 功能），減少連接數量。
1.3、遠距離與高可靠性：相比 LVDS 或 MIPI，CXP 具備更好的抗干擾能力，支持更長的傳輸距離。
然而，隨著設備體積縮小與接口集成度提高，傳統粗徑同軸電纜在布線空間、柔性彎折、重量控制等方面逐漸顯現局限，這也正是 極細同軸線束 發揮優勢的契機。

二、極細同軸線束的結構與性能優勢
極細同軸線束 指的是用于內部高速信號傳輸?shù)?micro coaxial cable，通常由多根超細同軸線整合成束，用于高速數據接口連接。它具有以下幾方面的特征：
2.1、極細結構與高密度集成：典型線徑可達 36~42 AWG，適合在相機模塊、采集卡、主控板之間的狹小空間中布線。其微型同軸結構能實現高密度集成與輕量化布局。
2.2、精準阻抗控制：每根同軸線均具備嚴格的特征阻抗（一般為 50 Ω 或 45 Ω），能有效減少信號反射和損耗，保障高速信號完整性。
2.3、優異的屏蔽性能：由于采用全包覆同軸屏蔽結構，極細同軸線束具備優良的抗電磁干擾（EMI）能力，適合在工業現場等高干擾環境中使用。
2.4、良好的柔韌性與耐彎曲性：極細同軸線可在反復彎折的場景下保持信號穩定，適用于運動機構（如機械臂、滑臺、轉軸等）內部連接。
2.5、可定制性強：根據系統設計需求，可將多根極細同軸線整合成扁平束線、圓束線或帶護套結構，靈活適配不同模塊接口。

三、在 CoaXPress 系統中的應用優勢
在 CoaXPress 高速系統中，極細同軸線束的引入帶來了多方面的工程優勢：
3.1、提升布線靈活性：在緊湊型工業相機或機器人末端裝置中，布線空間極為有限。極細同軸線束可輕松實現彎折、扭曲與密集走線，大幅提升空間利用率。
3.2、減輕系統重量：對于移動檢測設備、無人機平臺或醫療儀器而言，減輕線纜重量能提升結構穩定性與操作精度。極細線束相較傳統同軸線可顯著降低整體重量。
3.3、保障高速信號完整性：CXP 的數據速率高達 12.5 Gbps，對信號完整性要求極高。極細同軸線束憑借精準阻抗與屏蔽結構，能有效抑制串?dāng)_與反射，保障圖像傳輸?shù)那逦c穩定。
3.4、多通道并行簡化系統設計：多路 CXP 信號可通過束線化設計整合在同一結構中，減少外部連接器數量，提升安裝與維護效率。

四、設計中的關鍵挑戰與注意事項
盡管極細同軸線束帶來了諸多優勢，但在應用于 CXP 系統時仍需重點關注以下幾個設計要點：
4.1、阻抗與插損控制：高速信號對阻抗一致性極為敏感。線束中每根線的阻抗偏差、彎折半徑變化都可能引起反射或眼圖畸變。
4.2、屏蔽層處理與串?dāng)_抑制：當多根極細同軸線并行布線時，需要在結構上增加隔離或二次屏蔽層，以防止信號之間的耦合干擾。
4.3、電源與熱設計：CXP 支持通過同軸供電（PoC）。由于極細同軸線導體截面積小，需評估電流承載與溫升特性，防止過熱或壓降過大。
4.4、機械可靠性：在線束反復運動的場景下，須關注護套材料的耐彎折性能及線芯疲勞壽命，必要時應采用專用耐彎線結構。
4.5、長度與速率平衡：極細同軸的信號衰減隨長度增加而顯著，設計時需在速率與傳輸距離間做平衡，必要時引入中繼或放大模塊。

五、典型應用場景
5.1、高速工業相機系統：在 12.5 Gbps CXP 接口的相機與采集卡之間使用極細同軸束線，實現高帶寬與靈活布線。
5.2、運動檢測設備：極細同軸線束可集成于機器人關節、滑軌內部，實現動態視頻數據傳輸。
5.3、醫療影像與檢測模塊：在微型化成像設備中實現高速、低噪聲的信號連接。

極細同軸線束憑借其精密結構、優異信號完整性與柔性特性，已成為 CoaXPress 高速傳輸系統中的關鍵互連方案，它在滿足高速數據鏈路要求的同時，兼顧輕量化、靈活性與抗干擾能力，為下一代機器視覺與圖像采集系統提供了理想的連接基礎。未來，隨著 CXP 接口速率的持續提升與設備模塊的進一步微型化，極細同軸線束將在高速視覺、自動檢測和醫療設備等領域發揮越來越重要的作用。
