一、項目背景

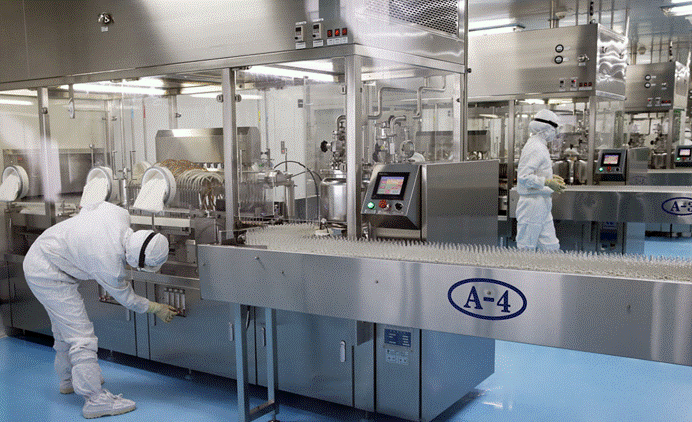

某生物制藥企業凍干機生產線，核心控制設備為三菱 FX5U PLC（CCLKIE 主站），需驅動 3臺松下 A6 EtherCAT協議伺服電機（凍干倉門啟閉電機、擱板升降電機、真空泵調速電機），實現凍干過程的精準控制 ——倉門啟閉定位誤差≤0.5mm、擱板升降速度波動≤±0.1mm/s、真空泵轉速控制精度 ±10rpm，且需滿足 GMP對數據追溯的要求。傳統采用 “CCLKIE轉 RS485+RS485轉 EtherCAT”級聯方案，存在通訊延遲超 120ms、伺服同步誤差超 4ms、數據丟包致追溯斷層等問題，導致凍干周期延長 15%，不合格品率達 3.5%。最終選用遠創智控 YC-ECTM-CCLKIE協議網關（EtherCAT主站 + CCLKIE從站），構建合規且穩定的通訊鏈路。

二、項目痛點

協議異構致控制精度不足：三菱 PLC的 CCLKIE協議與 EtherCAT伺服不兼容，傳統方案通訊成功率僅 88%，倉門啟閉指令延遲超 120ms，定位誤差達 1.2mm，擱板升降速度波動 ±0.3mm/s，影響凍干工藝穩定性。

多軸同步偏差大：倉門啟閉與真空泵啟動需同步（倉門關閉到位后 1s內啟動真空泵），傳統方案同步誤差超 4ms，易出現真空泄漏，凍干藥品受潮報廢。

抗擾與合規性差：車間潔凈區高頻滅菌設備產生電磁干擾，傳統設備數據丟包率超 2.5%，日均通訊中斷 1次，恢復需 2小時；無本地緩存，數據丟失致無法滿足 GMP追溯要求，面臨合規風險。

運維低效成本高：無遠程診斷功能，故障需拆檢凍干機外殼排查（潔凈區拆檢后需重新滅菌），處理時間超 4小時，單次滅菌成本超 5000元。

PLC負載過高：PLC需同時處理凍干邏輯控制與數據轉發，CPU負載≥75%，急停響應延遲≥25ms，增加設備碰撞損壞風險。

三、遠創智控 YC-ECTM-CCLKIE 網關功能簡介

網關深度整合工業網關、物聯網網關、邊緣計算網關、智能網關、數據采集器五大核心能力，適配醫藥行業需求：

工業網關雙協議轉換：作為 EtherCAT主站可管理 8軸伺服，支持 100Mbps以太網傳輸；作為 CCLKIE從站無縫對接三菱 PLC，雙向轉換延遲≤25ms，保障工藝指令實時性，符合凍干過程精準控制要求。

工業級穩定與合規：IP30防護、-40~85℃寬溫（適配凍干機房溫濕度波動）、抗 15kV靜電，符合 EN 61000-6-4電磁標準；支持 GMP合規的數據加密傳輸，避免信息泄露。

邊緣計算網關優化：本地執行同步校準（倉門與真空泵同步誤差≤1ms）、工藝參數濾波（擱板速度波動降至 ±0.1mm/s），減少無效數據傳輸，將 PLC CPU負載降至≤35%。

智能網關遠程運維：支持以太網接入運維平臺，實時監控伺服狀態（轉速、扭矩）、通訊參數（丟包率），遠程修改配置（無需拆檢凍干機），故障處理≤25分鐘，降低滅菌成本。

數據采集器 +物聯網網關：64MB本地緩存（斷電保持 96小時，滿足 GMP數據留存要求），通訊恢復自動補傳；通過物聯網網關將凍干工藝數據（溫度、轉速、時間）上傳至云端 MES，實現全流程追溯。

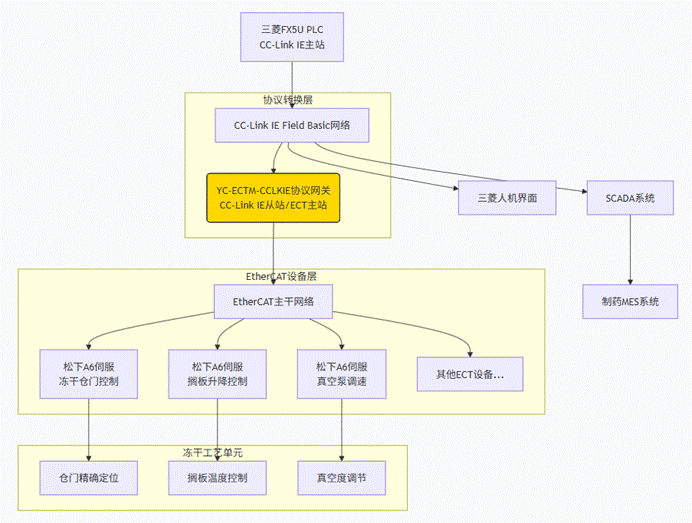

系統結構拓?fù)鋱D

五、解決方案

協議銜接與合規：網關 CCLKIE從站通過 GX Works3組態，映射 32字節輸入（伺服狀態、傳感器數據）與輸出（工藝指令）；EtherCAT主站設 100Mbps以太網，掃描 3臺伺服（ID1-3），啟用分布式時鐘同步，數據傳輸加密符合 GMP要求，形成 “指令 -執行 -追溯”閉環。

同步與抗擾設計：邊緣計算網關運行同步算法，控制倉門與真空泵誤差≤1ms；EtherCAT總線用雙絞屏蔽線（阻抗 100Ω），遠離滅菌設備≥1.8米；雙 24VDC冗余供電，避免斷電致數據丟失。

運維與追溯優化：智能網關遠程監控，減少潔凈區拆檢；數據采集器緩存保障數據完整，物聯網網關上傳 MES，滿足 GMP追溯要求，降低合規風險。

六、實施過程

前期準備：確認伺服 EtherCAT寄存器、PLC映射表，安裝 GX Works3與 YC-Config軟件；制定潔凈區布線方案（避免破壞無菌環境）。

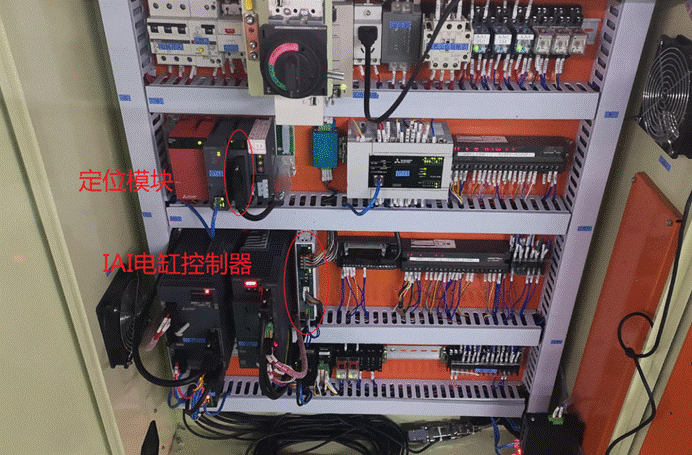

硬件部署：網關固定于凍干機旁獨立控制柜（非潔凈區），通過穿墻板連接 CCLKIE/EtherCAT線纜，接冗余電源與報警器。

參數配置：設網關 IP 192.168.2.10、EtherCAT同步周期 1ms；PLC編寫程序，關聯 HMI工藝參數顯示控件。

聯調測試：驗證指令延遲≤25ms、同步誤差≤1ms、數據加密傳輸；連續 72小時運行，丟包率 0%，數據完整度 100%。

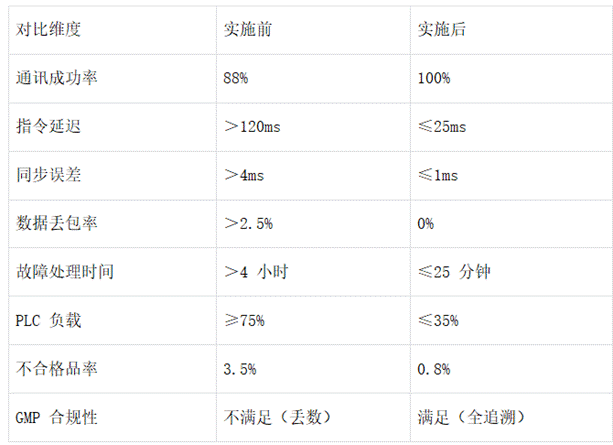

七、應用效果與前后對比

八、前景行業推薦

智能裝備（醫療機器人）：手術機器人關節 EtherCAT伺服與三菱 PLC通訊，網關低延遲（≤25ms）滿足手術精度，智能運維減少停機。

半導體（芯片封裝）：封裝設備貼裝伺服需微米級控制，網關同步誤差≤1ms適配要求，物聯網網關傳數據至云端做預測性維護。

自動化（精密檢測設備）：零部件尺寸檢測設備的伺服定位，網關抗擾設計適配車間環境，數據采集器保障檢測數據完整。

九、總結

本方案以遠創智控 YC-ECTM-CCLKIE智能網關解決醫藥凍干機生產線協議異構、同步精度、合規追溯等痛點，實現 PLC與 EtherCAT伺服的精準控制與 GMP合規。方案不僅適配醫藥行業，更可復制至智能裝備、半導體等前景領域，為工業設備互聯提供 “精準 +合規 +高效”的支撐，助力企業降本增效、推進數字化轉型。
