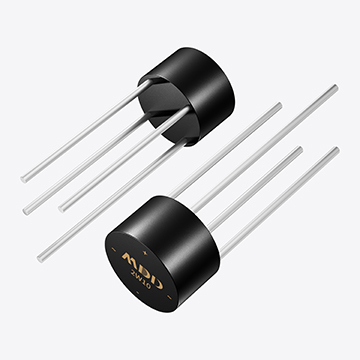

在電源電路中，橋堆（Bridge Rectifier）是將交流電（AC）轉換為直流電（DC）的關鍵器件。它由四個二極管組成，按特定結構連接成全波整流電路，輸出經過濾波后即可得到穩定的直流電壓。然而，在現場應用中，工程師常會遇到橋堆整流輸出電壓異常、波形畸變或不穩定等問題。這類現象不僅影響電源效率，還可能導致后級電路異常甚至損壞。作為 MDD辰達半導體的 FAE，我們需要從器件特性、電路設計、負載匹配等多個角度分析原因并提出對策。

一、常見異?，F(xiàn)象
在現場測試中，整流輸出可能出現以下幾種情況：
輸出電壓偏低；
電壓波動明顯，紋波大；
波形畸變（缺口、尖峰、抖動）；
無輸出或輸出不連續。
這些現象往往提示橋堆或外圍電路存在問題，需要綜合分析。

二、主要原因分析
1. 輸入電壓異常或接線錯誤
橋堆的兩個交流輸入端標識為“~”，若輸入電源接反、接觸不良或電壓偏低，整流后的輸出自然不正常。此外，若誤將直流端（“+”“–”）與交流端混接，也會導致部分二極管無法正常導通。
建議： 使用示波器檢測輸入 AC 波形，確保接線正確且電壓幅度足夠。
2. 橋堆內部二極管損壞
若橋堆內部某只二極管開路，則半波期間電流無法閉合，輸出波形出現周期性缺口；若短路，則可能導致交流側直接短路，保險絲熔斷。
建議： 斷電后使用萬用表二極管檔檢測各引腳間導通情況。正常時，正反向電阻差異應明顯。
3. 濾波電容選型或老化問題
整流后電壓的平滑度高度依賴濾波電容。若電容容量過小、ESR 過大或老化失效，則紋波電壓增大、波形出現明顯鋸齒。
建議：
增加電容容量（常見經驗值為 1000 μF / A 輸出電流）；
選擇低 ESR 電解電容或并聯小容量陶瓷電容改善高頻紋波。
4. 負載過重或變化劇烈
當負載電流超過橋堆額定電流或負載瞬態變化劇烈時，橋堆輸出電壓會明顯下跌，甚至出現周期性波動。
建議： 檢查負載電流是否超限，并考慮在輸出端加入緩沖電容或穩壓電路。
5. PCB 布局不合理
如果橋堆到濾波電容、負載的走線過長或過細，會導致電壓降與高頻噪聲增加，整流波形畸變。尤其在高頻或高電流應用中，寄生電感、電阻都會影響整流波形。
建議：
將橋堆與濾波電容靠近布置；
增加銅箔寬度、減小回路面積；
在關鍵節點處使用地平面屏蔽。
6. 浪涌干擾與電磁噪聲
電網中存在瞬態浪涌或尖峰電壓時，橋堆在反向阻斷時會受到高壓沖擊，產生波形尖峰或抖動。
建議：
在交流輸入端并聯 RC 吸收電路 或 MOV 壓敏電阻；
對高頻噪聲嚴重的應用，可加共模電感或 EMI 濾波器。

三、案例分析
在某工控電源應用中，客戶反饋整流輸出波形存在缺口。經現場測試，發現輸入電源為 220 V，但橋堆交流端接線松動，一只二極管處于間歇性開路狀態。導致半波導通丟失，輸出呈現周期性斷續。更換橋堆并重新焊接后，波形恢復正常，直流輸出穩定在預期值。

四、FAE 設計建議
橋堆選型留足裕量：
耐壓 ≥ 交流峰值 × 1.5；
電流 ≥ 實際負載電流 × 1.5。
合理布局：
橋堆緊鄰濾波電容，走線短而寬；
輸出地線回路集中布置，減少共地干擾。
熱管理：
若橋堆表面溫度長期超 100℃，應加散熱片或?qū)峁柚?br />防護措施：
輸入端并聯 MOV，防止雷擊浪涌；
輸出端適當加入 RC 濾波，減小尖峰。

橋堆整流后電壓異?；虿ㄐ位?，看似是器件問題，實則大多源于輸入異常、負載失配、濾波不當或布局缺陷。在現場分析時，應結合波形、熱像與電路拓撲綜合判斷，從輸入到輸出逐級排查。只有在設計階段充分考慮裕量、布局與防護，才能確保橋堆在長期運行中輸出穩定、波形純凈，為后級電路提供可靠的直流電源基礎。
