水泥混凝土具有耐久性好、抗壓強度高等優點，被廣泛應用于基礎建設、橋梁等大型建筑工程。水泥的水化特性決定著混凝土結構的密實度、抗壓折強度等物理性能，由于水化不充分及疲勞損傷等原因，水泥混凝土內外部會出現麻面、蜂窩和裂縫等缺陷，研究水泥漿體結構的形成并建立一種水泥混凝土損傷檢測的系統是具有重要意義的。壓電超聲傳感器因其結構簡單、成本低廉、適應性好，是目前在混凝土無損檢測中應用最廣的超聲傳感器。

安泰電子ATA-2000系列高壓放大器，其最大輸出電壓1600Vpp，帶寬范圍DC~1MHz能夠驅動市面上大部分壓電超聲傳感器。并且其他需要交流大電壓信號的科學實驗也適配。

實驗名稱：混凝土損傷超聲檢測

實驗原理：

采用信號發生器激勵壓電超聲傳感器，使其發射超聲信號，超聲信號在混凝土中傳播，攜帶混凝土內部信息，被另外的壓電超聲傳感器接收。與相同條件下沒有損傷的混凝土相比，超聲波在有缺陷的混凝土內傳播時，由于超聲波遇到產生的缺陷時會產生繞射現象，使其傳播路徑變的復雜，從而導致超聲波在混凝土中的傳播的時間、波形的幅值及頻率都會發生改變，分析其變化情況判斷混凝土的損傷狀況。

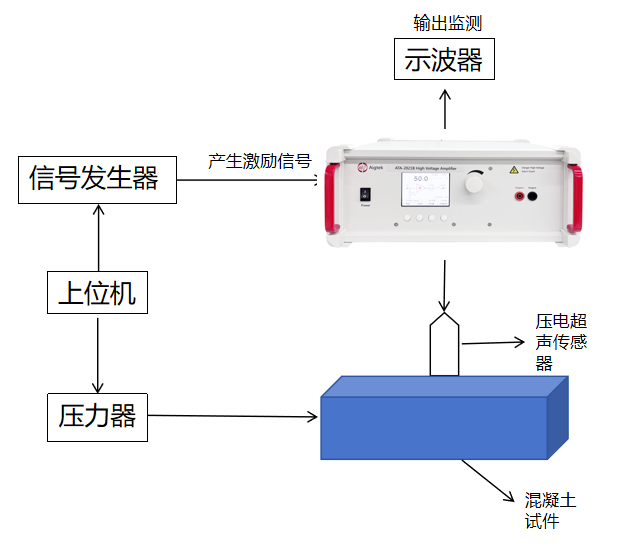

實驗框圖：

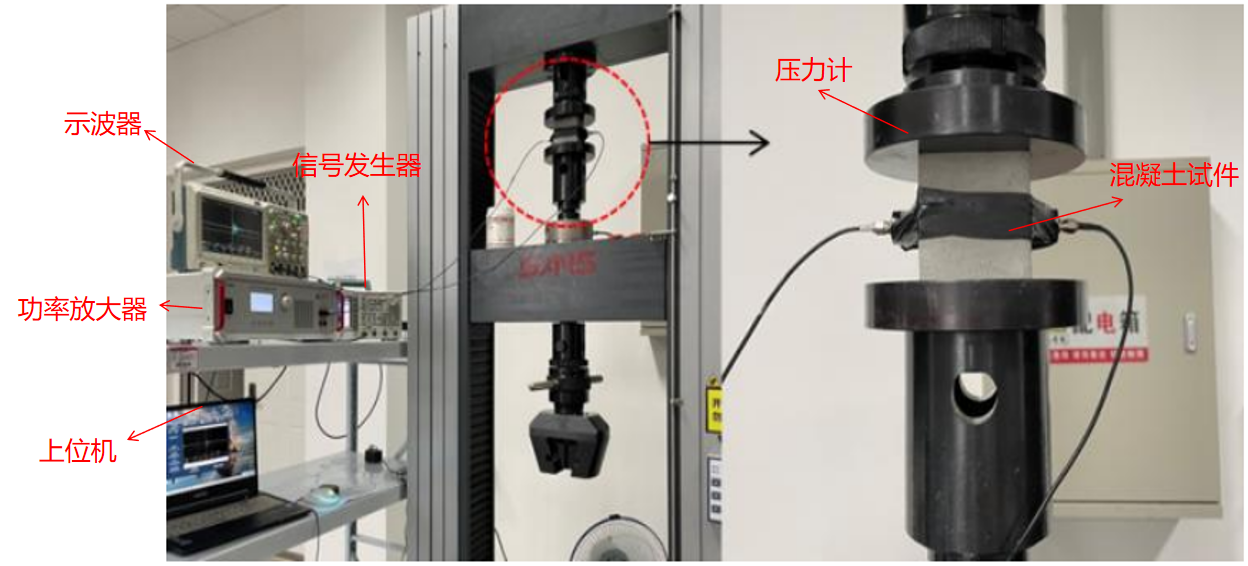

實驗實拍圖：

實驗過程：

信號發生器驅動壓電超聲傳感器，使其發射超聲信號，超聲信號在測試混凝土試件中傳播，攜帶混凝土內部信息，被另外的壓電超聲傳感器接收。同時，使用壓力機為測試混凝土試件施加不同的壓力，使混凝土出現裂紋，測試不同裂紋下的壓電傳感器接收到的回波情況。

實驗結果：

使用壓電超聲傳感器發射電信號的同時，給混凝土試件施加不同的力對混凝土試件進行破壞，在不同力的作用下，混凝土內部產生裂紋，出現了裂紋后通過示波器可以明顯觀察到超聲波信號發生反射、折射現象，波形相互疊加，接收信號出現多個波包。

應用方向：建筑、通信工程、工業

應用場景：地質探測、建筑損傷檢測等

產品推薦：ATA-2000系列高壓放大器

圖：ATA-2000系列高壓放大器指標參數
