不知道大家有沒有想過或遇到過這樣的問題：為什么同樣的光照條件，不同逆變器的發電效率會有差異？答案在MPPT，即最大功率點跟蹤效率，而精準的電流檢測是MPPT算法優化的基礎，如何通過高精度電流檢測技術提升MPPT效率，進而提高光伏系統的發電量和運營收益？下面我們來一起討論這個話題。

光伏系統的“智能管家”——逆變器與MPPT

光伏逆變器是光伏發電系統的核心設備，負責將光伏組件產生的直流電轉換為交流電，并實現并網或離網供電。光伏逆變器中的MPPT（Maximum Power Point Tracking）技術是提升光伏系統發電的核心機制，通過動態調整光伏組件的工作電壓和電流，使其始終運行在IV曲線的最大功率點。MPPT算法的核心是實時計算光伏組件的輸出功率（P= V×I），并通過不斷微調工作點來尋找最大功率點，讓光伏板始終工作在最大功率輸出點上。所以光伏逆變器就兩大核心任務：直流轉交流和最大化發電量。

光伏發電過程中，光照、溫度、云層遮擋等因素會導致光伏板的輸出電流和電壓非線性的，時刻發生變化，因此光伏逆變器MPPT需要借助電流傳感器和電壓傳感器提供實時電流、電壓數據計算功率，為MPPT算法尋找最大功率點。據相關實例顯示，在相同光照條件下，有MPPT的逆變器比無MPPT的逆變器提高10%-20%的發電效率。

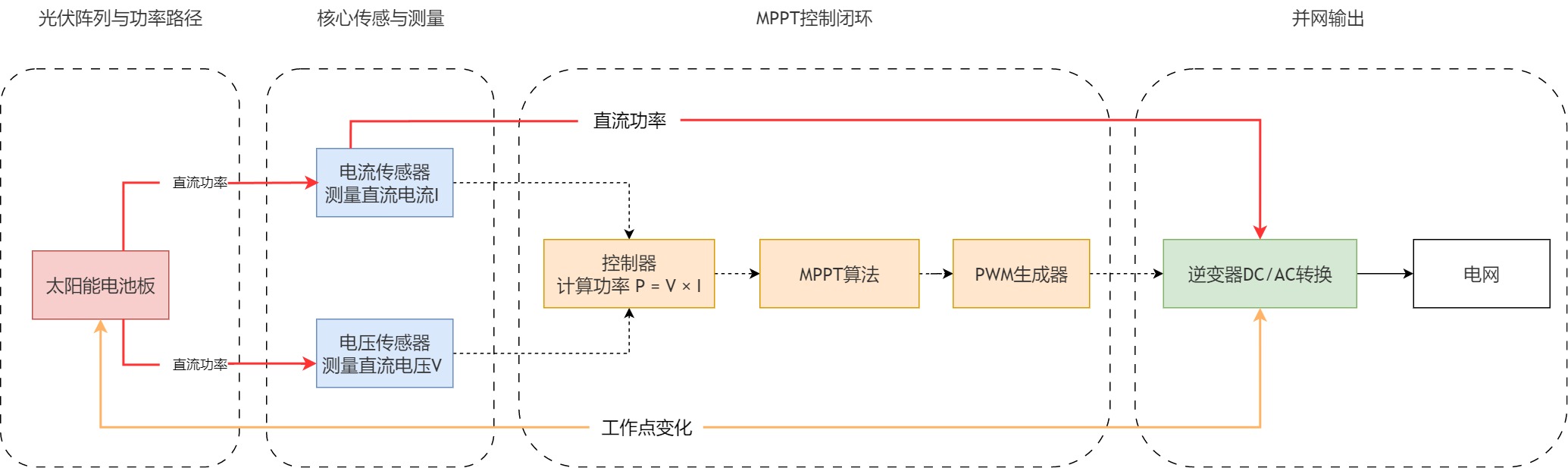

下圖為傳感器在MPPT系統中的應用:

MPPT對電流監測的苛刻需求

高精度

對于MPPT算法來說，電流的微小測量誤差會直接導致功率計算的巨大偏差。一個精確的電流值是算法做出正確決策的基礎。因此MPPT需要高精度電流傳感器提供精準的電流數據。

快速響應

MPPT算法（如擾動觀察法、電導增量法）需以毫秒級采樣周期調整工作點，電流傳感器的帶寬需匹配采樣頻率（通常>1kHz），避免相位延遲導致跟蹤誤差。傳感器信號處理延遲（如濾波、ADC轉換）會降低系統響應速度，影響動態環境下的跟蹤效率。

低功耗與高可靠性

傳感器本身功耗過高會降低系統凈發電量，尤其在小型離網系統中更為關鍵。戶外環境下，傳感器需抗老化、抗電磁干擾（EMI），保證長期運行無漂移。

絕緣與安全性

• 高壓隔離：光伏系統電壓可達數百伏，電流傳感器需提供高壓隔離（如霍爾效應傳感器），確保系統安全。
• 抗干擾能力：逆變器開關頻率（通常10kHz~100kHz）產生的電磁干擾會影響電流測量，傳感器需具備良好的共模抑制比（CMRR）。

集成與兼容性

• 小型化：現代MPPT多集成于逆變器內部，傳感器需體積小、易于PCB集成。
• 數字化接口：支持SPI/I2C等數字輸出，簡化與MCU/DSP的通信，提高系統集成度。

常見技術方案對比

MPPT效率優化要求電流檢測精度至少±1%以內，閉環霍爾和磁通門/Fluxgate傳感器最佳，磁通門/Fluxgate傳感器體積都比較大，成本也較高，這里推薦芯森CR1V系列霍爾閉環電流傳感器。

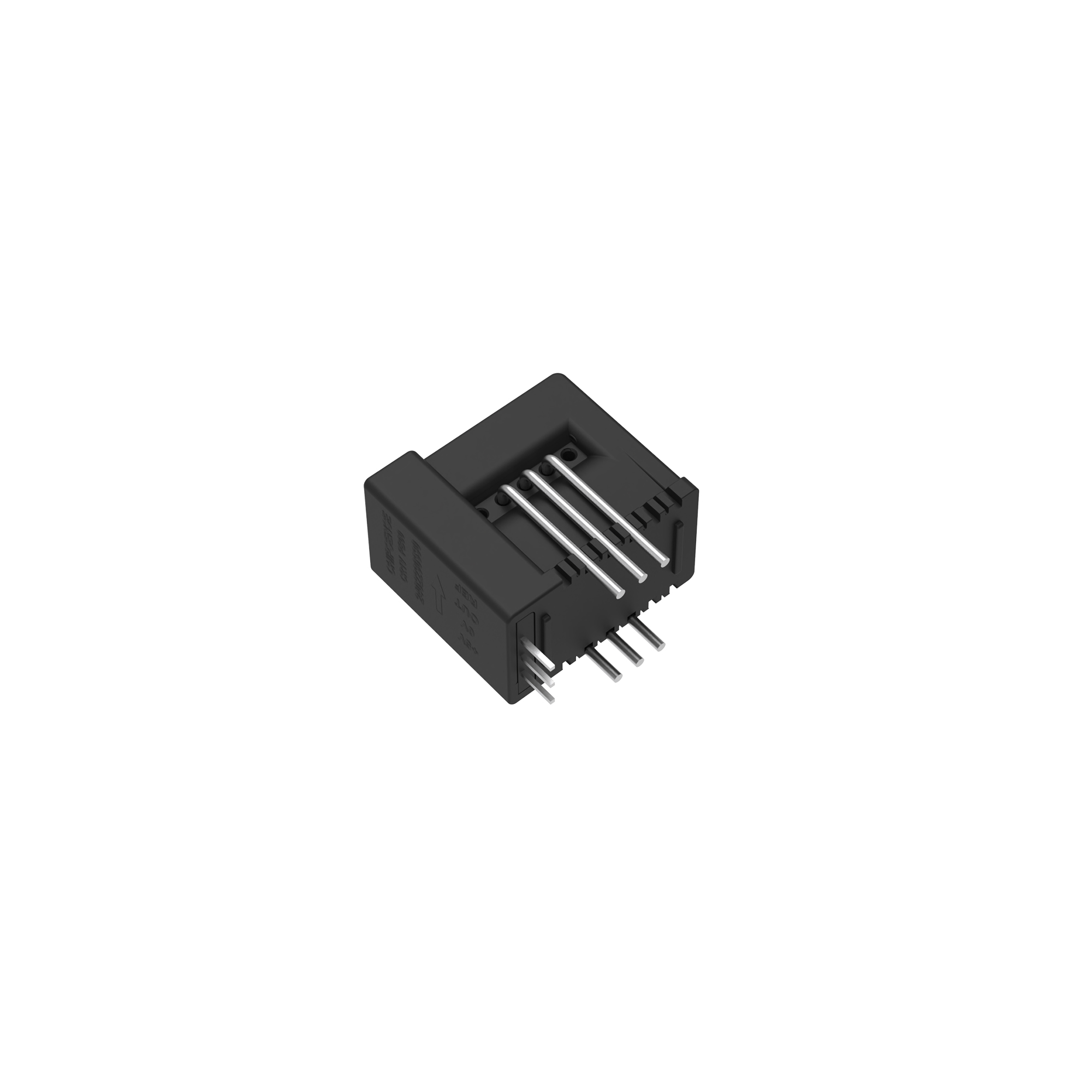

CR1V系列電流傳感器簡介

CR1V系列是芯森電子自主研發的一款基于霍爾原理的閉環（補償）電流傳感器，量程從6-25A，其閉環霍爾原理、高精度、快速響應、高隔離和寬工作溫度范圍等特性，完全滿足了MPPT系統對電流檢測環節的所有關鍵要求。

主要通過以下特性提升MPPT效率：

1.精確電流測量，優化功率點跟蹤：

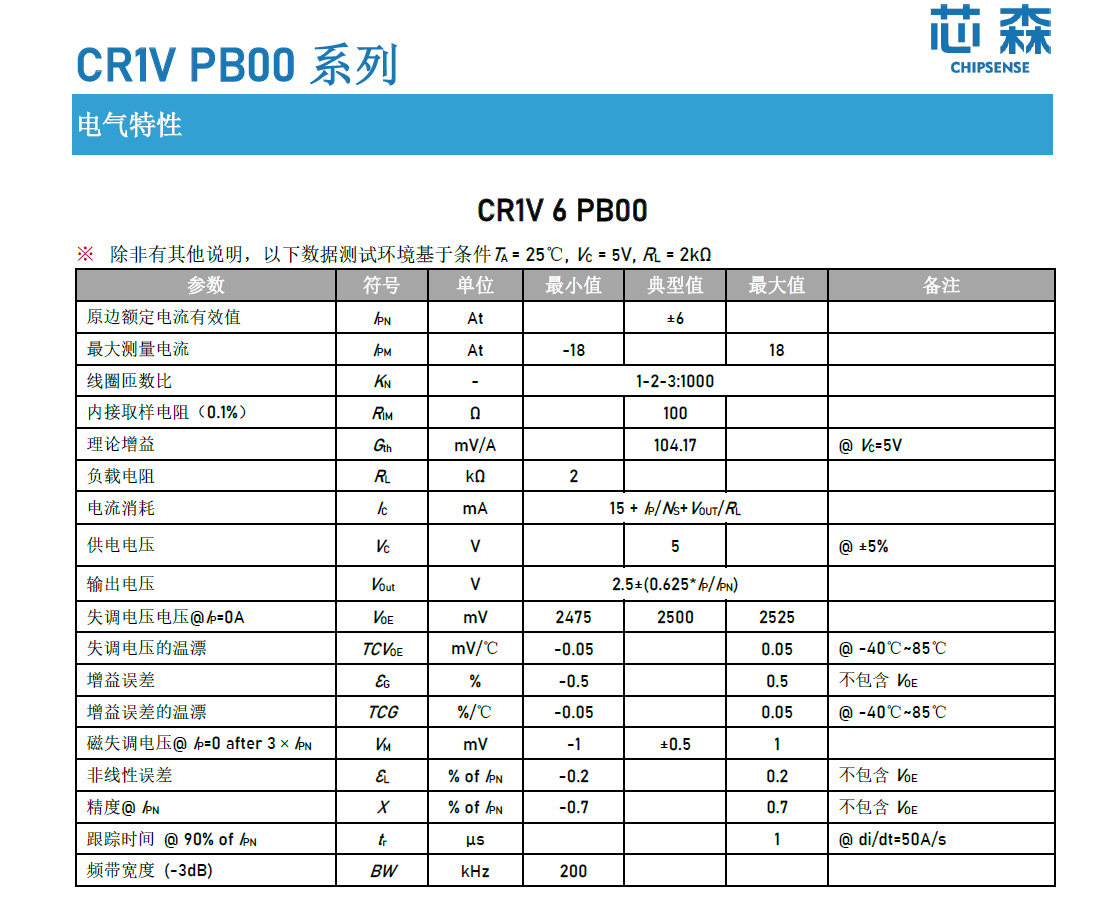

• 高精度電流反饋：精度可達±0.7%，非線性誤差低至±0.2%，能準確測量光伏陣列的輸出電流。MPPT算法（如擾動觀察法、電導增量法）依賴精確的電流數據來識別P-V曲線上的最大功率點（MPP），減少因測量誤差導致的功率損失。
• 避免誤跟蹤：低溫漂（±0.05%/°C）和低失調電壓（±0.5mV@25°C）確保在戶外溫度變化下，傳感器輸出穩定，避免MPPT算法誤判功率點。快速響應：帶寬200kHz足以支持MPPT算法的高頻采樣（如擾動觀察法需毫秒級響應）；跟蹤時間：在di/dt=50A/s條件下，響應時間≤1μs（達到90%額定電流），確保動態光照變化下的實時調整。

2.快速動態響應，適應光照變化

• 實時調整： 閉環霍爾傳感器的帶寬高達200kHz，響應時間≤1μs，能實時捕捉光伏陣列因云層遮擋、日照角度變化等引起的電流波動。MPPT系統可及時調整工作點，最大化能量采集。
• 減少動態損失： 快速響應避免了因光照突變導致的MPP偏離，提高動態環境下的跟蹤效率（尤其是在陰天或多云環境）。

3.寬動態范圍，適配多樣化光伏系統

• 靈活測量范圍： 通過調整原邊匝數（如1/2/3匝），閉環霍爾傳感器可覆蓋從微安到數十安的電流范圍（例如CR1V 6 PB00支持±6A至±18A），適用于不同規模的光伏陣列，確保MPPT在低光照（如清晨）和高光照（如中午）下均能精確工作。
• 無插入損耗： 非接觸式測量避免了分流電阻帶來的功耗損失，提升系統凈效率。

4.高可靠性與長期穩定性

• 抗干擾能力： 閉環設計抑制外部電磁干擾（EMI），確保在逆變器高頻開關環境下，電流信號不失真，MPPT算法不受干擾。
• 長期穩定性： 低老化、低漂移特性（如增益誤差溫漂僅±0.05%/°C）保證傳感器在長期運行中性能不衰減，MPPT效率持續優化。

5.絕緣安全，簡化系統設計

高壓隔離： 閉環霍爾傳感器提供高達2.5kV的隔離耐壓，滿足光伏系統的高壓安全要求（如IEC 61800-5-1標準），無需額外隔離電路，簡化MPPT硬件設計，降低系統復雜度。

建議應用場景

• 家用/小型光伏系統（<5kW）：CR1V 6 PB00適用于家用/小型商用MPPT，精確測量低電流。原邊匝數：1匝：適用于高電流（如并網逆變器直流側）。2–3匝：適用于低電流（如微型離網系統）。MPPT算法優化：擾動觀察法（P&O）：采樣頻率：1–5kHz（利用傳感器200kHz帶寬）。擾動步長：0.1–0.3V（根據陣列電壓范圍調整），避免過大步長導致MPP振蕩。優化點：結合傳感器的低溫漂特性，減少溫度補償算法復雜度。電導增量法（InC）：適用于光照變化頻繁的環境，利用傳感器的快速響應（1μs）實時調整電導比。
• 商用/中型光伏系統（5kW–50kW）：CR1V 15 PB00適合三相逆變器或并聯陣列。原邊匝數：1匝：適用于高功率密度系統。2匝：適用于電流在±7.5A范圍的場景。MPPT算法優化：混合算法（P&O + InC）：靜態光照下使用P&O，動態光照下切換至InC，利用傳感器的寬帶寬（200kHz）快速切換。采樣頻率：5–10kHz，匹配傳感器響應速度。模糊邏輯MPPT：結合傳感器的高精度數據，構建光照–電流–功率的模糊規則庫，提高復雜環境下的跟蹤效率。
• 工業級/大型光伏電站（>50kW）：CR1V 25 PB00適合集中式逆變器或大型并網系統。原邊匝數：1匝（高電流）或3匝（低電流精密測量）。輸出穩定性：低至±0.7%精度，確保大功率下的MPPT準確性。MPPT算法優化：基于模型的MPPT：利用傳感器的高精度數據，實時更新光伏陣列的I-V曲線模型，預測MPP位置。算法：如極值尋優（ES）或神經網絡MPPT，結合歷史數據優化。分布式MPPT：每個子陣列配備獨立的CR1V傳感器，實現局部MPPT，提高整體效率（尤其適用于陰影遮擋場景）。

效率提升預期

結語

閉環霍爾傳感器并非直接“產生”能量來提升MPPT效率，而是通過提供高質量、高保真、高可靠的電流測量信號，為MPPT算法構建了一個堅實可靠的電流數據。這使得MPPT算法能夠：

1. 看得準（高精度） -> 找對點
2. 跟得快（快響應） -> 跟上點
3. 不跑偏（高穩定） -> 盯住點

這三者結合，共同確保了光伏逆變器能夠持續、快速、精確地從太陽能電池板中提取絕對最大值的電能。換句話說，投資一個高性能的閉環霍爾傳感器，是提升整個光伏系統綜合效率（尤其是低光照、變化光照條件下）最具性價比的技術手段之一。
