從“芯”定義智能家電新體驗

在消費升級與智能家居浪潮下，家電產品正從“功能型”向“智能交互型”加速迭代——用戶期待更精準的溫控、更靈敏的觸摸交互、更節能的運行表現，而背后的核心驅動力，正是芯片技術的革新。

深圳晶華智芯微電子專為智能家電場景打造的32位MCU，CB78xx系列芯片以高集成、低功耗、高可靠性、強適配性重新定義家電“芯”標準，成為冰箱、空調、洗衣機等白色家電的“智慧大腦”。

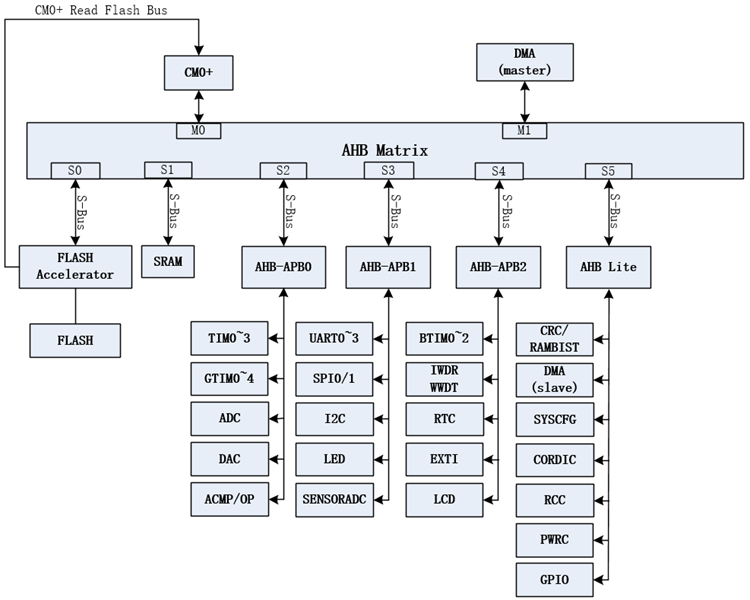

系統框圖

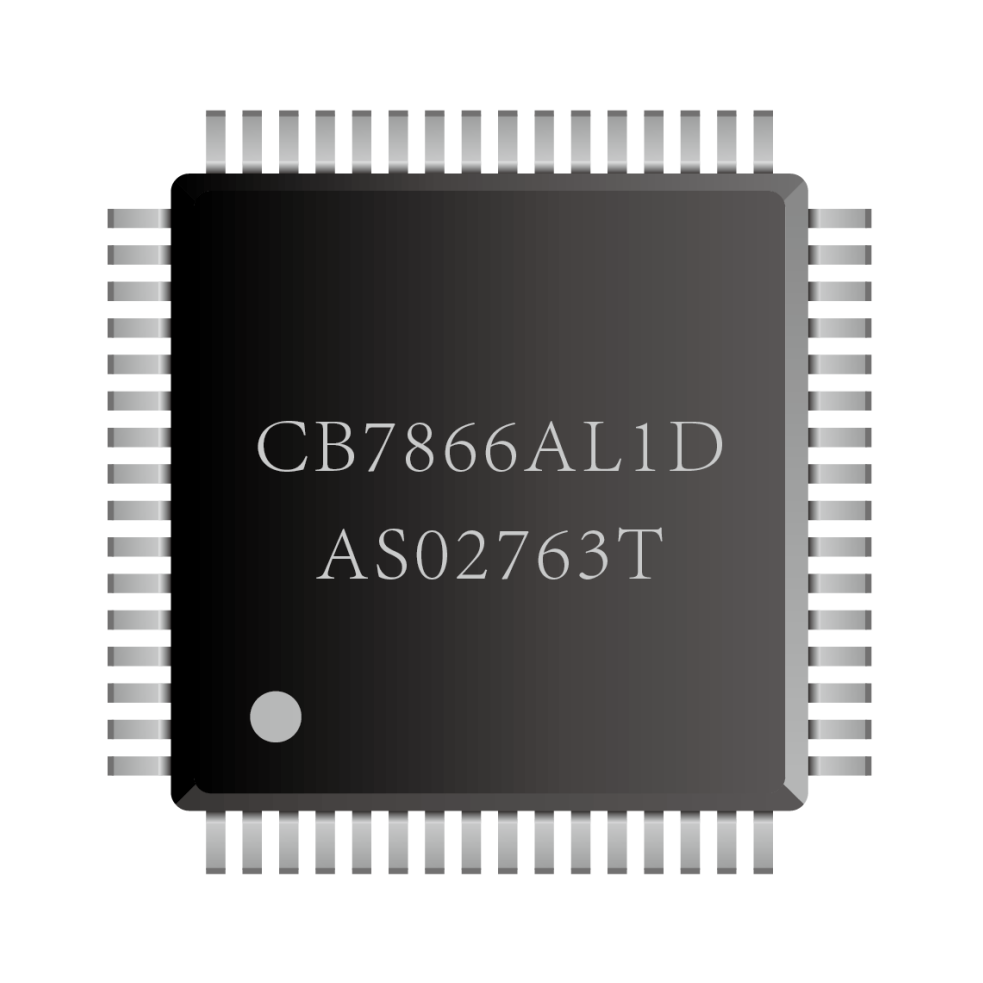

封裝片

一、家電芯片行業背景：

從“能用”到“好用”的進階戰

過去，家電芯片多依賴通用型 MCU，存在功能分散、集成度低、功耗居高不下等痛點——例如，傳統方案需搭配額外觸摸芯片、顯示驅動芯片、電機控制模塊，不僅增加硬件成本，還易因多器件兼容問題導致系統不穩定。

如今，消費者對家電的需求已從“基礎控制”轉向“智能交互+節能降耗”：空調需精準控溫±0.5℃，洗衣機要實現精準控水測量，冰箱需聯動傳感器實現食材保鮮預警……這些需求倒逼芯片向“高集成、低功耗、強適配”升級。而 CB78xx 系列芯片，正是為解決這些行業痛點而生。

二、CB78xx 系列芯片：

適配智能家電的“全能型選手”

基于 ARM Cortex-M0+ 內核打造，CB78xx 系列芯片以“高集成、低功耗、強可靠”三大核心特性，完美契合智能家電復雜應用場景，關鍵參數與功能全面覆蓋家電核心需求：

1內核與存儲：

內核性能：搭載 32 位 Cortex-M0+ 內核，最高主頻 48MHz，支持指令級加速，輕松應對家電復雜控制算法（如BLDC電機算法、多傳感器數據處理）；

存儲配置：256KB Flash+ 32KB SRAM，支持 8KB 獨立 BOOT 區與 4KB 類 EEPROM 用戶區，擦寫10W次+，數據保存20年+，滿足家電程序存儲與數據備份需求；

OTA升級：支持BOOT和AB雙區備份的OTA升級方案，在線升級永不掉線；

低功耗設計：支持 Sleep/Stop 低功耗模式，Stop 模式下功耗低至10uA，適配冰箱、冰柜等需長期待機的家電場景。

2核心功能集成：

“一芯多能”告別“多芯片拼湊”，輕松搞定家電全場景。

GPIO：最大60個GPIO口、支持全功能任意映射復用、支持4檔上拉電阻選擇、支持多檔驅動電流選擇；

觸摸交互：內建 32 通道觸摸按鍵功能，支持觸摸按鍵、滑條，適配洗衣機面板、空調觸控屏等交互場景，抗干擾能力強，可過cs10v動態；

顯示驅動：

LCD段碼屏：支持8×36段~4×40段，多種占空比/偏置可選，SEG/COM任意IO映射

LED數碼管：支持最大8×12矩陣和7×8點陣驅動，支持SEG恒流驅動（8~32mA），COM最高240 mA灌電流，可直接驅動家電顯示屏，無需額外驅動芯片；

TFT屏：支持SPI串行、并行接口，可通過DMA通道傳輸數據，快速刷新控制TFT屏顯示。

Timer：多達13個timer定時器，其中高級定時器（GTIM0~4）支持pwm死區互補輸出，可精準輸出 PWM 信號控制家電電機（如洗衣機變頻電機、空調風扇電機），實現無級調速與節能運行；

模擬接口：最多32通道的12位ADC + 1路DAC + 2 路運算放大器 + 2路比較器 + 外部晶振（M級/K級晶振）；

通訊接口：4路UART + 1路TWI（主從） + 2路SPI（支持并行傳輸）

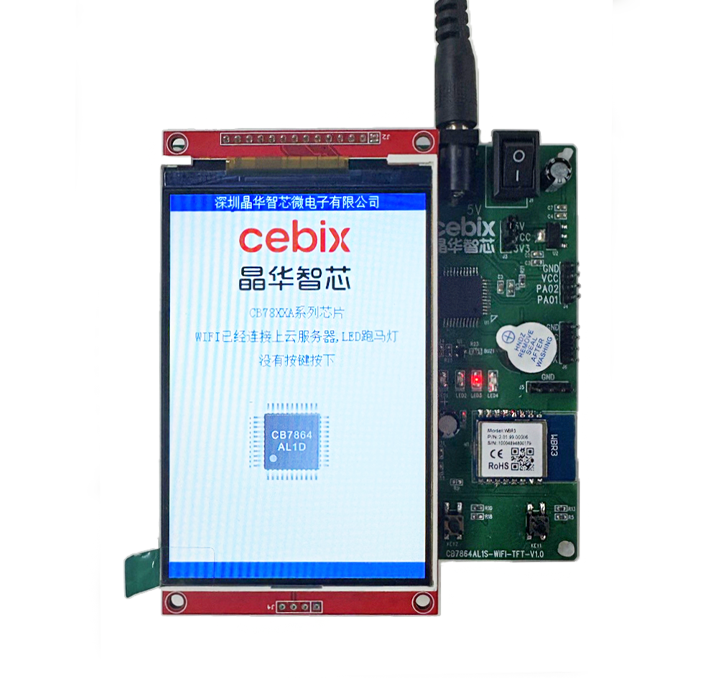

帶TFT屏顯示+OTA升級demo評估版

3可靠性與安全性：

家電長期穩定運行的“守護神”

家電產品需應對潮濕、電磁干擾、寬溫等復雜環境，CB78xx 系列從硬件到軟件全鏈路保障可靠：

寬溫域運行：支持 -40℃~85℃工作溫度，全溫度下時鐘溫漂<±1%，適配廚房、陽臺等溫差大的場景；

強抗干擾：內置 ESD 15kV 、EFT 4.5kV 防護，內置 ESD 檢測電路，應對家電使用中的靜電、電磁干擾；

數據安全：支持Flash代碼的加密保護、ECC糾錯保護機制和crc校驗機制，以及SRAM的March-C/X檢測算法，防止程序泄露與數據錯誤，滿足家電安全認證需求。

三、場景化適配：

四大核心應用方向，覆蓋白色家電、小家電全品類

1白色家電MCU：

全場景控制“芯”中樞

作為家電的“大腦”，CB78xx 可適配冰箱、空調、洗衣機等核心控制場景：

冰箱：通過 ADC 采集冷藏室、冷凍室溫度，聯動壓縮機 PWM 控制，實現 ±0.5℃ 精準控溫；支持多門體觸摸控制，一鍵切換保鮮模式；

空調：集成溫度、濕度傳感器采集功能，配合 GTIM 定時器輸出精準 PWM 信號控制變頻壓縮機，降低運行噪音；支持觸摸滑條調節風速，替代傳統物理按鍵；

洗衣機：通過高級定時器實現電機變頻控制，支持觸摸面板操作與洗衣進度 LCD 顯示，低功耗模式適配待機場景。

2觸摸+MCU：

重構家電交互體驗

告別“按鍵卡頓、誤觸”痛點，CB78xx 觸摸功能適配多場景交互需求：

洗衣機面板：支持32路觸摸按鍵，防水設計適配潮濕環境，觸摸響應時間＜100ms，按壓無延遲；

空調控制面板：觸摸滑條實現風速無級調節，配合 LCD 顯示當前模式，交互流暢度媲美高端消費電子；

廚房家電：抗油污觸摸算法，適配油煙機、電飯煲等油污重的場景，觸摸識別準確率達 99.9%。

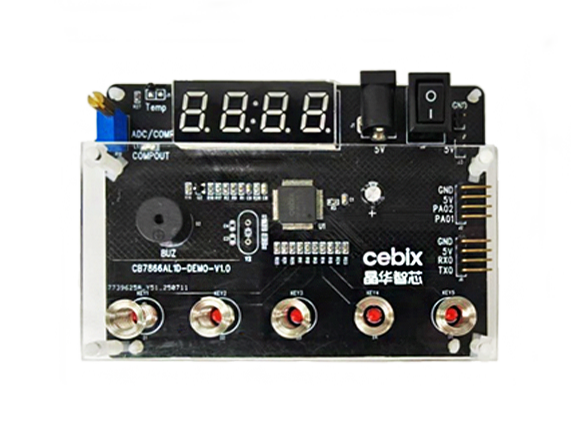

帶5路觸摸+LED顯示demo評估版

3LCD顯示：

清晰呈現家電狀態

集成 LCD 驅動器，支持多段式、點陣式顯示，適配家電狀態顯示需求：

洗衣機：顯示剩余洗衣時間、洗衣模式（標準洗/快洗/大件洗）；

空調：顯示當前溫度、風速、節能等級；

冰箱：顯示冷藏室/冷凍室溫度、食材保鮮天數，無需額外顯示驅動芯片，降低硬件成本。

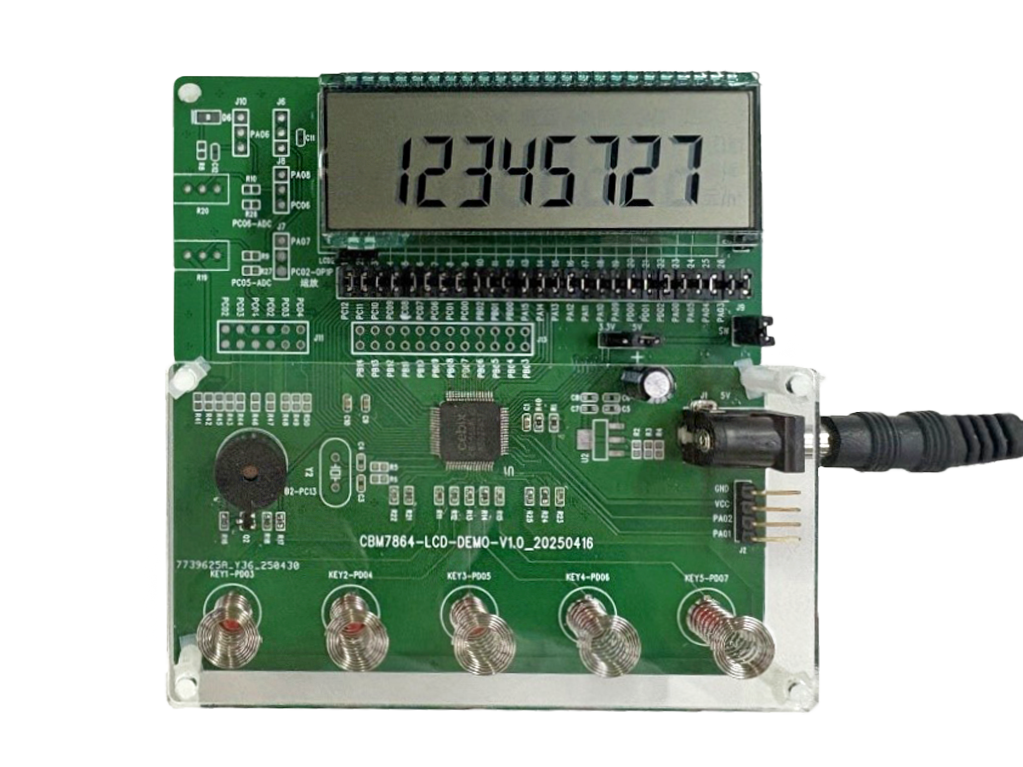

帶5路觸摸+LCD顯示demo評估版

4電機驅動：

節能與靜音的“雙重保障”

通過AD + 比較器 + GTIM 定時器精準輸出PWM控制信號，適配家電電機控制：

風扇電機：支持BLDC變頻控制，根據室溫自動調節轉速，提升節能效率；

小家電電機：支持低功耗模式，待機電流＜10μA，適配長期通電場景（如電飯煲、攪拌電機、充電電池產品）。

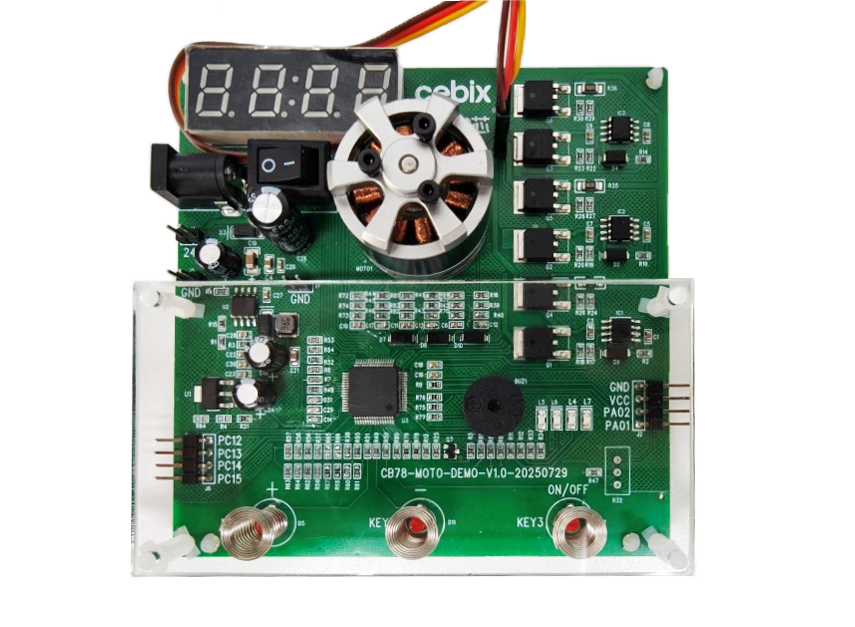

帶3路觸摸+BLDC電機demo評估版

四、為什么選擇CB78XX系列？三大核心優勢

集成度高：觸摸、顯示、電機控制、傳感器采集功能集成，減少 30% 硬件器件數量，降低 PCB 面積與焊接故障風險；

低功耗：Stop 模式功耗低至微安級，洗衣機待機功耗降低 50%，符合新國標能效要求；

強可靠：寬溫域低溫漂、高抗干擾設計，滿足家電長期穩定運行需求，降低售后維護成本。

結語

CB78xx 系列芯片，以“一芯集成多能”重新定義智能家電控制標準。未來，深圳晶華智芯微電子將持續深耕家電場景，以“芯”賦能更多智能家電創新，讓用戶體驗升級，讓廠商研發降本，共同推動白色家電行業向更智能、更節能、更可靠的未來邁進！
