在快充技術飛速發展的今天,65W功率檔位已成為市場主流,而氮化鎵技術的出現,正在重新定義充電器的尺寸與效能邊界。仁懋電子推出的MOT1145G MOSFET,以其卓越性能為65W氮化鎵快充方案注入了全新動能。

突破性的性能表現

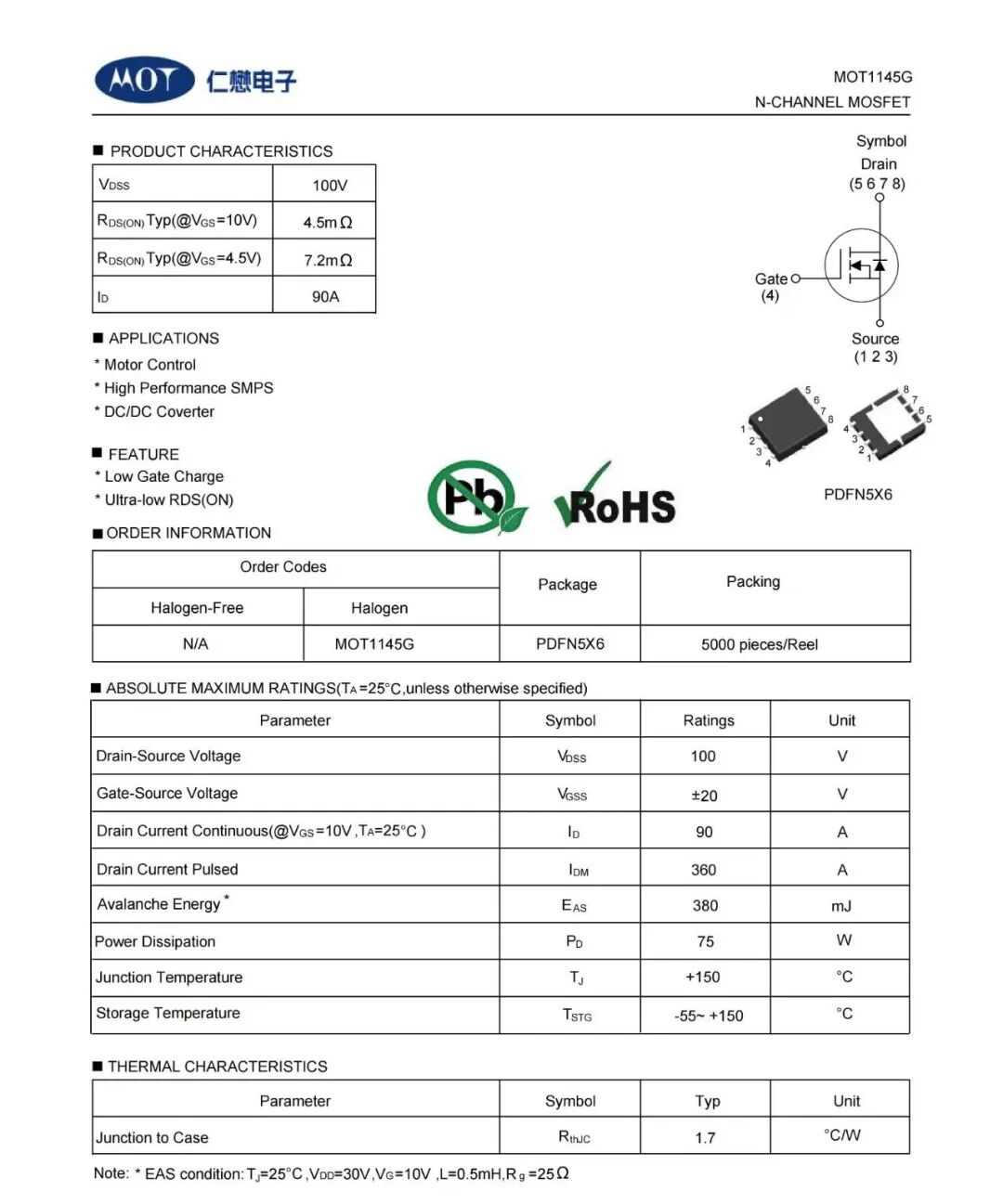

仁懋MOT1145G同步整流NMOS采用先進的溝槽工藝,具備100V耐壓`和4.4mΩ的超低導通電阻,電流承載能力高達90A。這一突破性參數使其在同等規格產品中脫穎而出,為高功率密度設計提供了堅實保障。

賦能小型化設計
在65W氮化鎵快充方案中,MOT1145G的卓越表現主要體現在:
極致效率:4.4mΩ的導通電阻大幅降低開關損耗,整機效率提升顯著
出色散熱:優化的熱設計使器件在滿載狀態下仍能保持低溫運行
空間節約:緊湊的封裝尺寸完美契合高功率密度設計要求
技術優勢凸顯
與傳統方案相比,基于MOT1145G的65W氮化鎵快充方案實現了多重突破:
- 功率密度提升約40%,體積縮小至傳統充電器的50%
- 系統效率達到94%以上,發熱量顯著降低
- 支持多種快充協議,兼容性廣泛
市場應用前景
目前,該方案已實現大規模量產出貨,廣泛應用于:
- 多口氮化鎵快充充電器
- 輕薄筆記本電源適配器
- 移動電源及車載充電設備
- 各類智能設備快充配件

仁懋電子憑借MOT1145G在氮化鎵快充領域的成功布局,展現了其在功率半導體領域深厚的技術積累。未來,隨著快充技術向更高功率、更小體積發展,仁懋將繼續致力于技術創新,為消費者帶來更高效、更便攜的充電體驗。
-
