一、適合范圍

本文檔適用于VisualHMI平臺，Lua腳本語言為V5.3版本，配合工程可以完成大部分的內部邏輯處理。

二、概述

set_uint16_ex(vtype, addr, value1,value2,…, value120)

vtype：數據類型

addr：變量起始地址，最大可以寫120個連續寄存器

value1：寄存器1的值

value2：寄存器2的值

……

value120:寄存器120的值

set_array(vtype, addr, buff)

vtype：數據類型

addr：變量起始地址，最大可以寫120個連續寄存器

buff：word（字）數組，最大120個字

三、功能實現

1、Modbus寄存器應用

放置2個位狀態指示燈，地址為L(zhǎng)W1000對應寫單個寄存器值，地址為L(zhǎng)W1001對應以數組形式寫寄存器值。放置4個數值控件，用以顯示modbus協議保持寄存器值，如圖3-1所示。

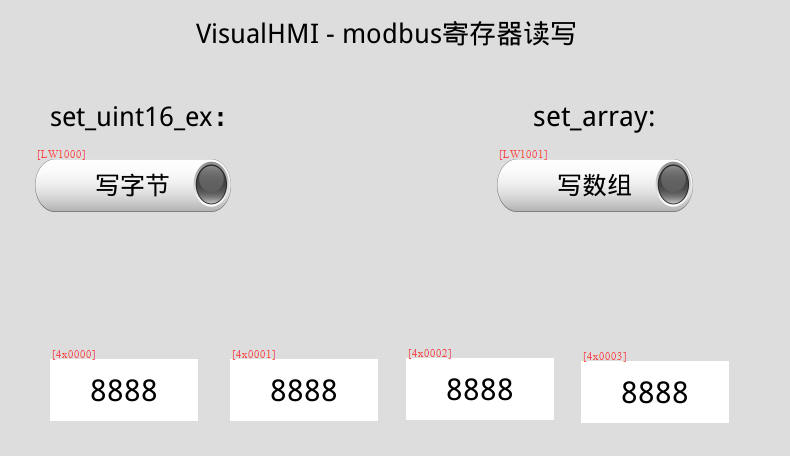

圖3?1 modbus寄存器讀寫配置

腳本運用函數說明

點擊位狀態指示燈0x1000(LW內存變量)，觸發on_update回調，set_uint16_ex(vtype, addr, value1,value2,…, value120)以單個寄存器批量設置4x0000—4x0003(保持寄存器的值）。

點擊位狀態指示燈0x1001(LW內存變量)，觸發on_update回調，set_array(vtype, addr, buff)以數組形式批量設置4x0000—4x0003(保持寄存器的值）。

Lua腳本預覽，如圖3-2所示

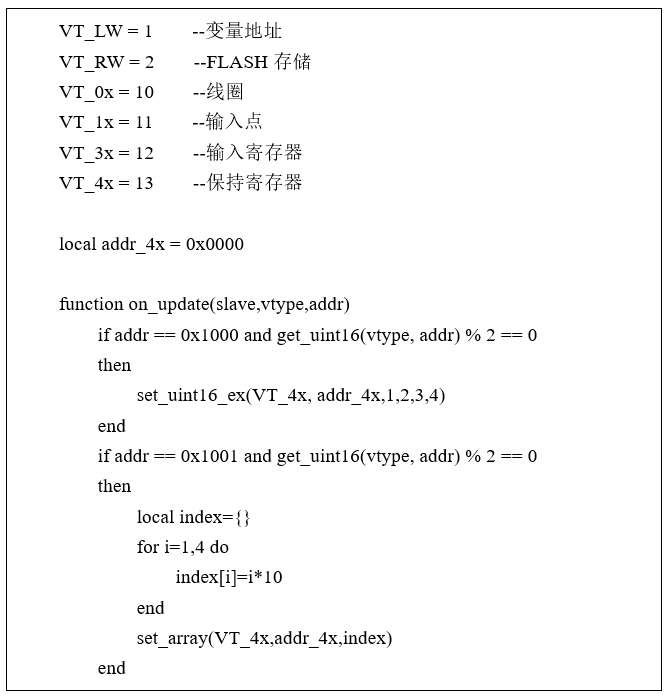

圖3?2 modbus寄存器讀寫lua腳本預覽

2、FX2N寄存器讀寫應用

放置2個位狀態指示燈，地址為L(zhǎng)W1111對應寫單個寄存器值，地址為L(zhǎng)W2222對應以數組形式寫寄存器值。放置4個數值控件，用以顯示FX2N協議D寄存器值,如圖3-3所示。

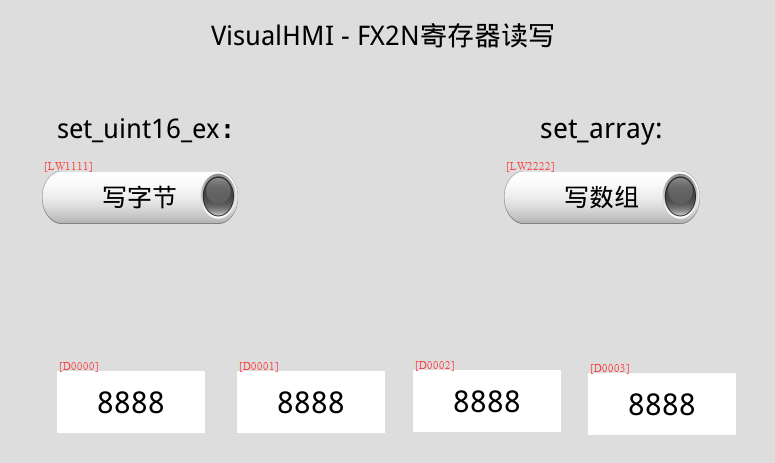

圖3?3 FX2N寄存器讀寫配置

腳本運用函數說明

點擊位狀態指示燈0x1111(LW內存變量)，觸發on_update回調，set_uint16_ex（vtype, addr, value1,value2,…, value120）以單個寄存器批量設置4x0000—4x0003(D寄存器的值）。

點擊位狀態指示燈0x2222(LW內存變量)，觸發on_update回調，set_array(vtype, addr, buff)以數組形式批量設置0x0000—0x0003(D寄存器的值）。

注意FX2N地址為10進制！！

Lua腳本預覽，如圖3-4所示

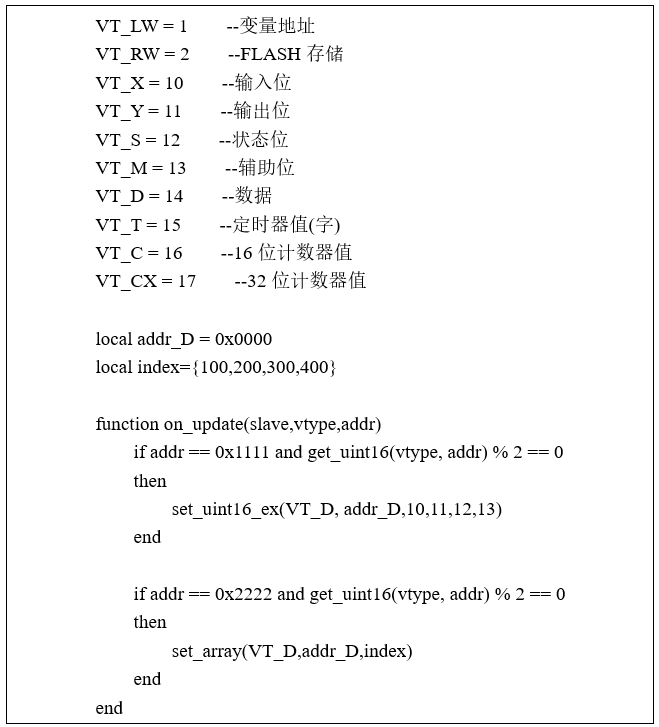

圖3?4 FX2N寄存器讀寫lua預覽
